ARK-1220L-S6A2 là một mã đặt hàng của dòng máy tính công nghiệp không quạt Advantech ARK-1220L. Máy chạy Intel Atom E3940 bốn nhân với xung nhịp tăng tốc tới 1,8 GHz, bộ nhớ DDR3L 1600 MHz với hai khe, tối đa 8 GB, xuất được hai màn hình 4K, nhận nguồn trong dải 12 đến 28 V và làm việc từ -30 đến 70 độ C khi dùng linh kiện chịu nhiệt rộng. Bài viết trình bày thông số, cách đọc dải nguồn khi lắp ngoài hiện trường, các vị trí lắp đặt và nơi đặt mua.
Thông số kỹ thuật ARK-1220L-S6A2
Bảng dưới đây tổng hợp các thông số chắc chắn của mã này. Ô nào hãng không công bố cho mọi cấu hình đặt hàng thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|

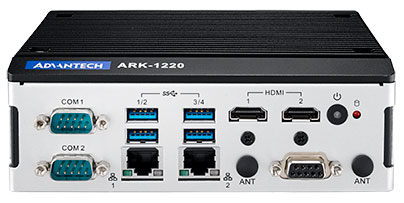

| Kiểu máy | Máy tính công nghiệp không quạt, vỏ kim loại kín |
| Bộ xử lý | Intel Atom E3940 bốn nhân, xung nhịp tăng tốc tới 1,8 GHz |
| Bộ nhớ | DDR3L 1600 MHz, hai khe, tối đa 8 GB |
| Đồ hoạ | Intel HD Graphics 500 tích hợp trong bộ xử lý |
| Màn hình | Hai màn hình độc lập, độ phân giải tới 4K |
| Khe mở rộng truyền dẫn | 1 khe mini PCIe khổ đầy đủ kèm khay thẻ SIM |
| Khe mạng không dây | 1 khe M.2 khổ 2230 |
| Lưu trữ | 1 khay ổ 2,5 inch chuẩn SATA III |
| Nguồn vào | 12 đến 28 V một chiều |
| Nhiệt độ làm việc | -30 đến 70 độ C khi dùng SSD, RAM chịu nhiệt rộng và có luồng gió; với ổ cứng cơ chỉ 0 đến 40 độ C |
| Phần mềm quản lý | Hỗ trợ nền tảng WISE-PaaS của Advantech |

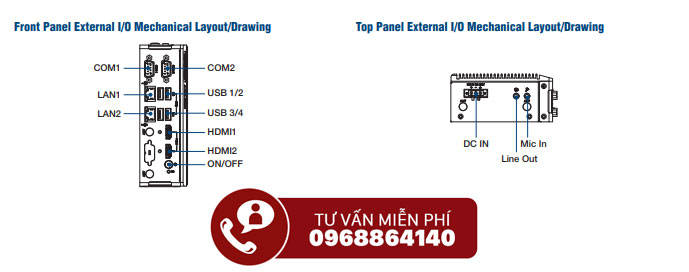

| Cổng vào ra, kiểu giá lắp | Theo tài liệu hãng cho từng cấu hình đặt hàng |
Bộ xử lý Atom E3940 thuộc nhóm tiêu thụ điện thấp, nên toàn bộ nhiệt sinh ra được đưa ra vỏ máy mà không cần quạt. Đổi lại, vỏ máy phải có mặt tiếp xúc thoáng để thoát nhiệt. Bọc kín máy trong hộp nhựa hoặc kê máy nằm giữa hai bó dây điện là hai cách làm phổ biến khiến nhiệt độ bên trong vượt mức thiết kế dù thông số ghi tới 70 độ C.
Điểm đáng chú ý thứ hai là hai khe SO-DIMM nhận bộ nhớ tối đa 8 GB cùng một khay ổ 2,5 inch. Cấu hình này đủ cho phần mềm thu thập dữ liệu, phần mềm hiển thị và các tác vụ ghi nhật ký, nhưng không dành cho phần mềm phân tích ảnh hay cơ sở dữ liệu lớn đặt ngay tại trạm.
Đọc dải nguồn 12 đến 28 V khi lắp ngoài hiện trường
Dải nguồn rộng là thông số hay bị bỏ qua khi so máy, nhưng ở trạm ngoài xưởng nó quyết định trạm chạy được hay phải bổ sung thiết bị. Bốn tình huống dưới đây cho thấy con số 12 đến 28 V có ý nghĩa gì.
Dùng chung nguồn 24 V có sẵn trong tủ điện. Hầu hết tủ điện công nghiệp đã có bộ nguồn 24 V cấp cho cảm biến và bộ điều khiển. Máy nhận trực tiếp mức này nên không phải lắp thêm bộ nguồn riêng, tiết kiệm một chỗ trên ray DIN và bớt một điểm hỏng.
Chịu sụt áp khi tải trong tủ đóng cắt. Khi van điện từ hoặc rơ le đóng cắt, điện áp trên thanh 24 V sụt xuống trong thời gian ngắn. Máy chỉ nhận đúng 24 V danh định sẽ khởi động lại trong các nhịp này. Biên dưới 12 V của ARK-1220L-S6A2 tạo khoảng dự trữ đủ rộng để bỏ qua các nhịp sụt đó.
Lấy điện từ ắc quy trên phương tiện. Hệ điện 12 V trên xe thực tế dao động từ khoảng 11 V khi ắc quy yếu tới trên 14 V khi máy phát đang nạp. Dải nguồn rộng phủ được cả hai đầu, nên máy dùng thẳng nguồn xe mà không cần bộ ổn áp trung gian.
Trạm chạy bằng pin dự phòng. Ở trạm dùng ắc quy dự phòng, điện áp tụt dần theo thời gian xả. Máy có biên dưới thấp giữ được thời gian chạy dài hơn sau khi mất điện lưới, thay vì tắt sớm khi điện áp còn đủ cho các thiết bị khác trong tủ.
Kèm với dải nguồn, dải nhiệt -30 đến 70 độ C mở rộng vùng lắp đặt sang kho lạnh và tủ ngoài trời có mái che, với điều kiện dùng SSD và RAM chịu nhiệt rộng; lắp ổ cứng cơ thì hãng chỉ công bố 0 đến 40 độ C. Hai thông số này thường đi cùng nhau khi chọn máy cho trạm nằm ngoài khu vực có điều hoà.
ARK-1220L-S6A2 dùng cho việc gì
Bốn tình huống dưới đây phản ánh cách dòng máy này được lắp trong thực tế.
- Nút thu thập dữ liệu trên chuyền sản xuất. Máy gắn trong tủ nhỏ cạnh từng cụm máy, đọc trạng thái hoạt động rồi đẩy về máy chủ. Thân máy nhỏ và không quạt nên đặt được trong tủ đã chật, cạnh biến tần và khối cầu chì.
- Trạm giám sát trong kho lạnh. Biên dưới -30 độ C, đạt được khi dùng SSD và RAM chịu nhiệt rộng, cho phép đặt máy ngay trong kho thay vì kéo cáp dài ra ngoài. Vì máy kín, không có luồng khí đi qua bo mạch nên tránh được hiện tượng đọng hơi nước khi cửa kho mở ra đóng vào.
- Trạm ngoài trời có mái che. Máy đặt trong tủ ven đường hoặc tủ tại bãi, dùng mô-đun truyền dữ liệu di động cắm ở khe mini PCIe để gửi số liệu về trung tâm. Nguồn lấy từ bộ nguồn 24 V trong tủ hoặc từ ắc quy.
- Bảng hiển thị sản xuất hai màn hình. Máy treo phía sau hai màn hình, một màn hiển thị sản lượng theo ca, một màn hiển thị cảnh báo. Nhân đồ hoạ tích hợp xuất được hai màn hình 4K nên không cần card rời.
So sánh với các dòng cùng nhóm
Bảng dưới đây đối chiếu ARK-1220L với bốn dòng máy hộp không quạt khác của Advantech đang có trên site, theo bốn tiêu chí quyết định khi lắp ngoài hiện trường. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Model | Bộ xử lý | Khe mở rộng | Dải nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| ARK-1220L | Intel Atom E3940 bốn nhân, tăng tốc tới 1,8 GHz | 1 mini PCIe kèm khay SIM, 1 M.2 khổ 2230 | 12 đến 28 V | -30 đến 70 độ C (linh kiện chịu nhiệt rộng) | Biên nhiệt dưới thấp nhất nhóm, xuất hai màn hình 4K |
| ARK-2121L | Intel Celeron J1900 bốn nhân 2,0 GHz, tăng tốc tới 2,42 GHz | Mini PCIe kèm khay SIM, nhận mô-đun iDoor | 9 đến 36 V | -20 đến 70 độ C (linh kiện chịu nhiệt rộng) | Dải nguồn rộng nhất, có cả mSATA và khay ổ 2,5 inch |
| ARK-2230L | Intel Celeron J1900 bốn nhân 2,0 GHz | Mini PCIe kèm khay SIM, iDoor, mô-đun MIOe hai tầng | 12 V giắc khoá, tuỳ chọn mô-đun 9 đến 36 V | -20 đến 60 độ C (linh kiện chịu nhiệt rộng; với ổ cứng cơ 0 đến 40 độ C) | Thiết kế mô-đun chồng tầng, mở rộng theo nhu cầu |
| ARK-3360F | Intel Atom N450 hoặc D510 1,66 GHz | Mini PCIe và mini PCI | 12 đến 24 V | Theo tài liệu hãng | Tới 3 cổng mạng, 6 cổng nối tiếp có cách ly tới 7,5 kV |
| ARK-3520L | Intel Core i3, i5 hoặc i7 thế hệ 6 dạng dán | Nhận mô-đun iDoor và mô-đun mini PCIe của hãng | Tuỳ chọn mô-đun 9 đến 36 V | Theo tài liệu hãng | Ba màn hình độc lập, bộ nhớ DDR4 tới 32 GB |
Cách chọn theo bài toán như sau. Nếu trạm cần cách ly tín hiệu nối tiếp ở mức cao và nhiều cổng mạng, chọn ARK-3360F. Nếu cần bổ sung cổng vào ra hoặc cổng truyền thông theo từng dự án, chọn ARK-2230L với thiết kế chồng tầng. Nếu phần mềm nặng hoặc cần ba màn hình, chọn ARK-3520L. Nếu chỉ cần dải nguồn rộng hơn ở cùng phân khúc nhỏ, chọn ARK-2121L. ARK-1220L hợp nhất với trạm lạnh sâu hoặc trạm phơi nhiệt, cần thân nhỏ và tự kết nối qua mạng di động. Nhóm máy mỏng hơn nữa được trình bày trong bài ARK-1124U-S1A2.
Mua ARK-1220L-S6A2 ở đâu
Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt, trong đó nhánh máy tính không quạt cho IoT tập hợp các mã có khe truyền dẫn và khay thẻ SIM. Mỗi mã có trang thông số riêng.
Khi gửi yêu cầu báo giá, nên ghi rõ sáu thông tin: mã đầy đủ gồm phần đuôi, kiểu ổ lưu trữ, điện áp nguồn thực tế tại trạm, mô-đun truyền dữ liệu di động hoặc mạng không dây cần lắp, kiểu giá lắp là ray DIN hay gắn tường, và nhiệt độ thấp nhất cùng cao nhất tại vị trí đặt máy. Thông tin cuối quyết định có cần phương án sưởi hoặc che chắn cho tủ hay không. Với dự án cần đối chiếu thêm các dòng nhúng khác của hãng, tham khảo danh mục máy tính nhúng Advantech trên IPC247.
Trường hợp chưa rõ nên chọn máy hộp nhỏ hay máy hộp có khe mở rộng, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về ARK-1220L-S6A2
ARK-1220L-S6A2 là máy gì?
Đây là một mã đặt hàng của dòng máy tính công nghiệp không quạt Advantech ARK-1220L. Máy chạy Intel Atom E3940 bốn nhân với xung nhịp tăng tốc tới 1,8 GHz, bộ nhớ DDR3L 1600 MHz với hai khe, tối đa 8 GB, có một khay ổ 2,5 inch SATA III. Bộ nhớ, ổ lưu trữ và hệ điều hành được lắp theo yêu cầu, nên khi đặt hàng phải ghi đủ mã S6A2 cùng cấu hình cần lắp.
Vì sao máy này bỏ quạt tản nhiệt?
Trong xưởng nhiều bụi và ẩm, khe thông gió của quạt là đường bụi đi vào bo mạch và là chi tiết cơ khí hỏng trước tiên. ARK-1220L-S6A2 tản nhiệt trực tiếp qua vỏ kim loại nên thân máy kín, không có cửa hút bụi và không có bộ phận quay cần thay định kỳ.
Dải nguồn 12 đến 28 V dùng ở đâu?
Dải này phủ cả nguồn 12 V của thiết bị trên xe, nguồn 24 V của tủ điện công nghiệp và mức dao động quanh hai giá trị đó. Nhờ vậy máy dùng chung bộ nguồn có sẵn trong tủ thay vì phải bổ sung bộ đổi nguồn riêng, và chịu được sụt áp khi tải trong tủ đóng cắt.
ARK-1220L-S6A2 xuất được mấy màn hình?
Nhân đồ hoạ Intel HD Graphics 500 tích hợp trong bộ xử lý hỗ trợ hiển thị hai màn hình với độ phân giải 4K. Cấu hình này đủ cho bảng hiển thị sản xuất đặt tại chuyền hoặc cho một cặp màn hình ghép tại phòng trực.
Máy lắp thêm được mô-đun gì?
Máy có một khe mini PCIe khổ đầy đủ kèm khay thẻ SIM cho mô-đun truyền dữ liệu di động, và một khe M.2 khổ 2230 cho mô-đun mạng không dây. Hai khe này cho phép trạm tự kết nối về trung tâm mà không cần kéo cáp mạng tới tận vị trí lắp.
