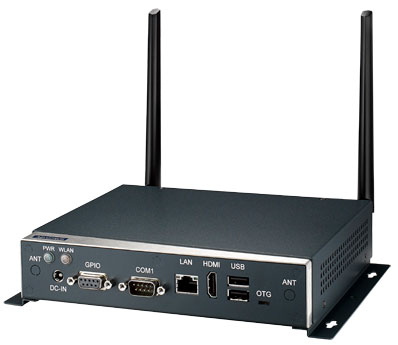

Wi-Fi và ăng ten EPC-R4760CQ-WNA1E là phần quyết định máy có chạy được ở vị trí đã chọn hay không. Nền máy EPC-R4760CQ có sẵn Wi-Fi, Bluetooth và GNSS ngay trên bo, nên phần cứng gần như không phải bàn; thứ hay hỏng việc là chỗ đặt ăng ten. Bảng thông số đầy đủ của nền máy nằm ở bài thông số máy tính nhúng EPC-R4760CQ, còn bài này chỉ bàn chuyện lắp.
Phần không dây nằm trên bo đổi lại được gì
Việc hãng đưa Wi-Fi, Bluetooth và bộ thu định vị lên thẳng bo mạch có hai hệ quả thực tế. Thứ nhất, khe mở rộng của máy được giữ nguyên cho việc khác thay vì bị chiếm bởi một card không dây. Thứ hai, phần không dây trở thành một phần của bo: khi hỏng thì xử lý ở mức cả bo chứ không rút ra thay như một card rời.
Đổi lại, phần việc còn lại của người lắp gọn hơn nhiều. Không phải chọn card, không phải lo trình điều khiển của card lạ, chỉ còn ba việc: chọn kiểu ăng ten, chọn chỗ đặt ăng ten và đo lại mức sóng sau khi đóng tủ. Ba việc này nghe nhỏ nhưng lại là nguyên nhân của phần lớn các ca máy chạy tốt trong xưởng rồi mất kết nối ngoài hiện trường.
Wi-Fi và ăng ten EPC-R4760CQ-WNA1E theo bốn vị trí lắp
Bảng dưới đọc theo chỗ máy sẽ nằm. Cột cuối là rủi ro cần chặn ngay từ bản vẽ, không phải điều xử lý sau khi tủ đã đóng và máy đã treo lên.
| Vị trí lắp | Kiểu ăng ten nên dùng | Cách đi dây | Rủi ro về sóng |
|---|---|---|---|
| Trong tủ điện kim loại kín | Ăng ten gắn xuyên vách tủ, phần thu nằm ngoài vỏ | Dây ngắn từ máy tới vách tủ, giữ tách khỏi dây động lực | Ăng ten để trong tủ thì vỏ kim loại chắn gần hết sóng |
| Sau lưng màn hình biển báo | Ăng ten dán mỏng đặt ở mép ngoài khung màn hình | Dây luồn theo khung, tránh ép sát tấm nền và mạch nguồn màn hình | Tấm nền và khung kim loại của màn hình che hướng phát |
| Trong quầy dịch vụ hoặc bốt tự phục vụ | Ăng ten que gắn ở mặt trên hoặc mặt bên của bốt | Dây đi trong khoang máy, chừa chỗ để mở nắp bảo trì | Người đứng che, xe đẩy hàng đỗ chắn, sóng đổi theo giờ trong ngày |
| Trên cột hoặc trên cao trong nhà xưởng | Ăng ten ngoài trời có đế bắt cột, chọn loại chịu nắng mưa | Dây suy hao thấp, kéo càng ngắn càng tốt, bịt kín đầu nối | Dây dài làm suy hao lớn, đầu nối hở nước gây rớt sóng lúc mưa |
Một nguyên tắc chung cho cả bốn dòng: đo mức sóng ở đúng vị trí cuối cùng, trong điều kiện y như lúc chạy thật. Đo lúc cửa tủ còn mở, hoặc đo khi máy đang nằm trên bàn lắp, đều cho con số đẹp hơn thực tế. Với vị trí đông người qua lại, nên đo hai lần vào hai khung giờ khác nhau.
Bốn lỗi hay gặp khi lắp phần không dây
- Đặt ăng ten cạnh biến tần hoặc dây động lực. Nhiễu từ nhánh động lực làm chất lượng đường truyền tụt hẳn, biểu hiện là mất gói lẻ tẻ chứ không mất hẳn kết nối, nên rất khó truy nguyên. Giữ khoảng cách và đi dây tách máng.
- Kéo dây ăng ten quá dài cho gọn tủ. Dây dài thêm vài mét để đi vòng theo máng cáp trông gọn hơn nhưng làm suy hao đáng kể. Ưu tiên đường đi ngắn nhất, kể cả khi phải khoan thêm một lỗ.
- Không cố định đầu nối ăng ten. Rung động trong nhà xưởng làm đầu nối lỏng dần. Máy vẫn thấy có sóng nhưng chập chờn theo thời gian. Siết đúng lực và cố định dây bằng dây rút ngay sát đầu nối.
- Bỏ qua phần đệm dữ liệu khi rớt sóng. Sóng không dây luôn có lúc rớt. Phần mềm phải đệm số liệu vào bộ nhớ trong rồi gửi bù, kèm nhật ký từng lần rớt, nếu không mỗi lần rớt là một khoảng trống trong dữ liệu.
WNA1E và QNA1E khác nhau ở bộ nhớ
Hai hậu tố WNA1E và QNA1E cùng vi xử lý, cùng thân máy 188 x 150 x 39 mm và dải nguồn 9 tới 36 V, nhưng bộ nhớ hàn trên bo khác nhau: 2 GB và 1 GB. Bài này đi theo phần không dây tầm ngắn cùng cách lắp ăng ten, còn hướng dùng đường truyền di động và khe SIM nằm ở bài kết nối di động và khe SIM của EPC-R4760CQ-QNA1E.
Khi đọc tài liệu cũ cần cẩn thận một điểm: các bài mô tả trước đây trên site chép chung một bảng thông số nền cho cả hai hậu tố, và có chỗ ghi bộ thu phát Ethernet LAN7500 như thể đó là chip không dây. Đó là nhầm lẫn về vai trò linh kiện, không dùng để phân biệt hai mã được. Bản mô tả cũ của chính mã này nằm ở bài máy tính nhúng Advantech EPC-R4760CQ-WNA1E.
Mua EPC-R4760CQ-WNA1E ở đâu
Mã này chưa có trang bán riêng trên site. Các máy hộp không quạt dùng cho hệ thống kết nối nằm ở danh mục máy tính không quạt cho IoT. Trường hợp khu vực lắp chưa có sóng phủ, cần thêm một điểm phát riêng thì tham khảo bộ định tuyến công nghiệp WISE-3240. Một ví dụ về mạng không dây phủ diện rộng trong kho được mô tả ở bài giải pháp truyền thông không dây cho quản lý nhà kho.
Đề nghị báo giá nên nêu bốn thông tin: vị trí đặt máy và vật liệu vỏ tủ, khoảng cách tới điểm phát gần nhất, mức sóng đo được tại vị trí đó và số máy dự kiến lắp. Bốn thông tin này quyết định kiểu ăng ten và có cần thêm điểm phát hay không. Danh sách các dòng máy nhúng cùng hãng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo môi trường lắp đặt và số cổng, dùng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về Wi-Fi và ăng ten EPC-R4760CQ-WNA1E
EPC-R4760CQ-WNA1E có Wi-Fi sẵn trong máy không?
Theo số liệu công bố cho nền máy EPC-R4760CQ, phần Wi-Fi, Bluetooth và GNSS nằm ngay trên bo mạch chứ không phải card cắm thêm. Điều đó tiết kiệm một khe mở rộng, nhưng cũng có nghĩa là không thay được phần không dây khi hỏng, phải xử lý ở mức cả bo.
Ăng ten nên đặt trong tủ hay ngoài tủ?
Ngoài tủ, trong gần như mọi trường hợp tủ kim loại. Vỏ kim loại chắn sóng rất mạnh, nên ăng ten đặt bên trong thường làm mức sóng tụt xuống mức không dùng được. Cách phổ biến là dùng ăng ten gắn xuyên vách tủ, phần thu nằm ngoài, dây nối vào máy bên trong.
Dây nối ăng ten dài bao nhiêu là được?
Càng ngắn càng tốt, vì dây càng dài thì suy hao càng lớn. Khi buộc phải kéo dài để đưa ăng ten lên cao, nên chọn loại dây suy hao thấp và đo lại mức sóng sau khi lắp thay vì tin vào con số ghi trên bao bì.
WNA1E khác QNA1E ở chỗ nào?
Hai hậu tố cùng nền phần cứng EPC-R4760CQ nhưng bộ nhớ LPDDR3 hàn trên bo khác nhau: WNA1E có 2 GB, QNA1E có 1 GB. Bài này đi theo phần không dây tầm ngắn và cách lắp ăng ten, còn phần đường truyền di động và khe SIM nằm ở bài dành cho bản QNA1E. Gói chính xác của từng mã phải tra theo tài liệu hãng khi đặt.
Máy chạy Wi-Fi có ổn định bằng nối dây mạng không?
Không bằng. Đường dây mạng vẫn là lựa chọn ổn định hơn khi vị trí lắp cho phép kéo dây. Wi-Fi hợp với chỗ không kéo được dây, chỗ máy phải dời vị trí thường xuyên, hoặc giai đoạn lắp thử. Với trạm quan trọng nên giữ một đường dây làm phương án chính và Wi-Fi làm phương án dự phòng.
Bài mô tả nào giữ bảng thông số đầy đủ của mã này?
Bảng thông số đầy đủ của nền máy nằm ở bài về EPC-R4760CQ, gồm vi xử lý Qualcomm APQ8016 bốn nhân Cortex-A53, bộ nhớ LPDDR3 hàn trên bo, dải nguồn 9 tới 36 V và dải nhiệt 0 tới 40 độ C. Bài này không lặp lại bảng đó mà chỉ bàn phần lắp đặt không dây.
