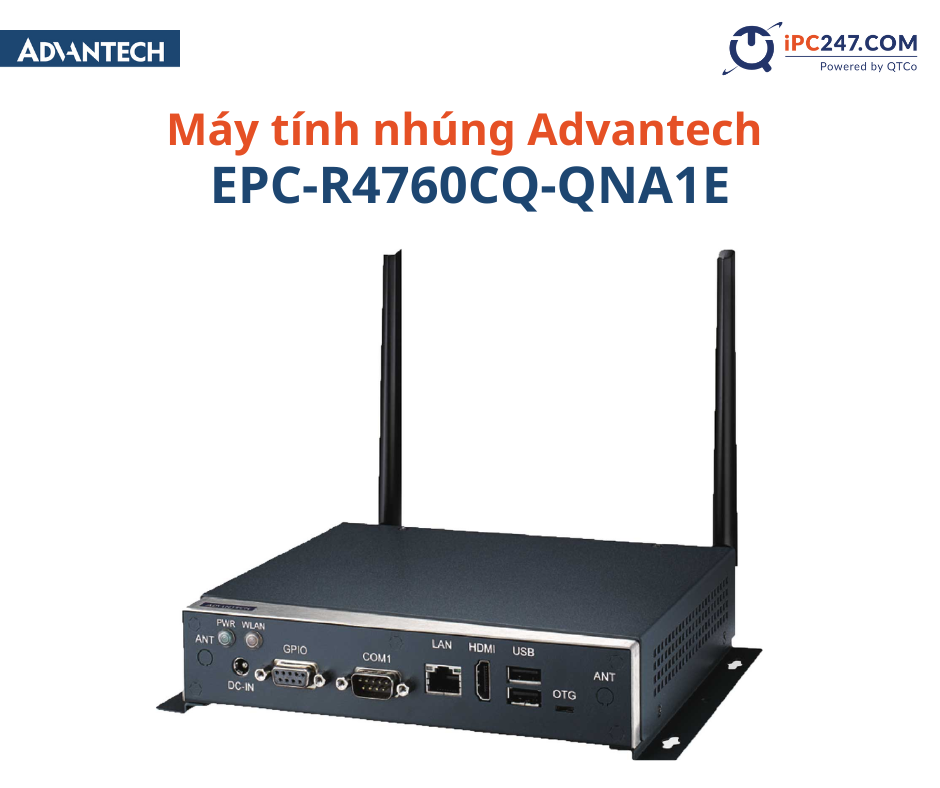

EPC-R4760CQ là máy tính nhúng nền ARM của Advantech, dựng quanh vi xử lý Qualcomm APQ8016 với bốn nhân ARM Cortex-A53. Máy không quạt, tiêu thụ 6,2 W, nhận dải nguồn một chiều rộng 9 tới 36 V và có sẵn Wi-Fi, Bluetooth cùng GNSS trên bo. Đây là bài giữ bảng thông số đầy đủ của mã này; các bài còn lại trên site đi sâu vào từng gói kết nối.
Thông số kỹ thuật EPC-R4760CQ
Catalog sản phẩm trên site chưa mở trang riêng cho mã này, nên bảng dưới lấy theo số liệu đã công bố trong các bài mô tả cùng nền máy. Ô nào chưa có dữ liệu chắc chắn thì ghi theo tài liệu hãng thay vì suy đoán.
| Hạng mục | Thông số EPC-R4760CQ |
|---|---|
| Kiểu máy | Máy tính hộp nhúng nền ARM, không quạt |
| Vi xử lý | Qualcomm APQ8016, bốn nhân ARM Cortex-A53, xung tới 1,2 GHz |
| Bộ nhớ | 1 GB hoặc 2 GB LPDDR3 1066 MHz hàn sẵn trên bo |
| Lưu trữ trong | 8 GB eMMC cho hệ điều hành, 4 MB SPI NOR cho bộ nạp khởi động của hãng |
| Ngõ hình ảnh | 1 cổng HDMI, 1920 x 1080 ở 60 Hz |
| Giải mã video | MPEG-4 ASP, H.264 HP, H.263, MPEG-2 MP, MJPEG BP |
| Cổng mạng | 1 cổng 10/100/1000 Mbps |
| Cổng USB | 4 cổng USB 2.0 |
| Cổng nối tiếp | 1 cổng RS-232, RS-422 hoặc RS-485 (4 dây, đầu D-SUB 9) |
| Vào ra số | 8 chân GPIO |
| Không dây trên bo | Wi-Fi, Bluetooth và GNSS |
| Khe mở rộng | 1 khe mini PCIe kích thước đầy đủ (chỉ tín hiệu USB, hợp mô-đun 4G), 1 khe M.2 2230 Key E, 1 khe thẻ SD |
| Khe SIM | 1 khe |
| Nguồn cấp | 9 tới 36 V một chiều, đầu vào DC |
| Điện tiêu thụ | 6,2 W |
| Nhiệt độ làm việc | 0 tới 40 độ C |
| Độ ẩm | 5 tới 95 phần trăm |
| Kích thước | 188 x 150 x 39 mm |
| Hệ điều hành | Android, Yocto Linux và Debian; gói hỗ trợ bo mạch cho nhân Linux và Windows 10 IoT theo tài liệu hãng |
Ba con số quyết định cách dùng máy. Mức 6,2 W cho phép đặt máy trong hộp kín cỡ nhỏ mà không cần quạt. Dải nguồn 9 tới 36 V bao trùm cả nguồn 12 V lẫn nguồn 24 V nên phần lớn tủ điện không cần bộ chuyển trung gian. Dải nhiệt 0 tới 40 độ C là giới hạn thật sự: máy hợp với trong nhà và tủ có thông gió, không hợp với tủ kín ngoài trời.
Ba mã đặt hàng của cùng một nền máy
Trên site có bốn đường dẫn cùng nói về nền máy EPC-R4760CQ, chia theo hai hậu tố mã đặt hàng. Bảng thông số nền giống nhau, phần khác nằm ở gói kết nối lắp sẵn theo mã. Cách đọc gọn nhất là xem bài này như phần thông số chung, rồi mở bài chuyên đề đúng với gói kết nối cần dùng.
- Bản hậu tố QNA1E. Phần bàn về đường truyền di động, khe SIM và mô-đun 4G nằm ở bài kết nối di động và khe SIM của EPC-R4760CQ-QNA1E.
- Bản hậu tố WNA1E. Phần bàn về Wi-Fi trên bo và cách lắp ăng ten nằm ở bài Wi-Fi và lắp ăng ten cho EPC-R4760CQ-WNA1E, còn bản mô tả cũ của cùng mã nằm ở bài máy tính nhúng Advantech EPC-R4760CQ-WNA1E.
- Tên dòng không hậu tố. Bài máy tính hộp Advantech EPC-R4760 mô tả nền máy ở mức dòng sản phẩm, dùng khi chưa chốt mã đặt hàng.
Một lưu ý khi đọc tài liệu cũ: các bài mô tả trước đây trên site chép chung một bảng thông số nền cho cả hai hậu tố, và có chỗ gọi bộ thu phát Ethernet LAN7500 là chip không dây. Đó là nhầm lẫn về vai trò linh kiện. Gói kết nối chính xác của từng mã đặt hàng phải tra theo tài liệu hãng trước khi ký đơn hàng.
EPC-R4760CQ dùng cho việc gì
- Đầu phát biển báo và bảng thực đơn. Máy xuất HDMI ở 1920 x 1080 và có bộ giải mã video phần cứng, đủ để chạy một màn hình quảng cáo hoặc bảng giá liên tục trong ngày. Thân máy nhỏ nên gắn được sau lưng màn hình.
- Máy đọc mã và quầy tự phục vụ. Bốn cổng USB 2.0 đủ cho đầu đọc mã vạch, máy in hoá đơn và thiết bị thanh toán. Nền Android sẵn có giúp rút ngắn thời gian dựng giao diện chạm cho quầy.
- Cổng thu thập dữ liệu cỡ nhỏ. Cổng nối tiếp RS-232/422/485 cùng tám chân vào ra số cho phép đọc đồng hồ đo và cảm biến tại chỗ rồi đẩy số liệu lên hệ thống trung tâm qua mạng dây hoặc mạng di động.
- Trạm giám sát trên phương tiện. Dải nguồn 9 tới 36 V hợp với hệ điện một chiều trên xe, còn GNSS trên bo cho vị trí mà không cần thêm thiết bị định vị rời. Cần lưu ý dải nhiệt của máy khi đặt trong cabin phơi nắng.
So sánh với các dòng cùng nhóm
Bốn máy dưới đây đều là máy hộp nền ARM của cùng hãng và đều có bài mô tả trên site, nên số liệu đối chiếu được trực tiếp. Bảng giúp thấy EPC-R4760CQ đứng ở đâu khi bài toán đổi sang cần dải nhiệt rộng hơn hoặc nhiều cổng mạng hơn.
| Model | Vi xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| EPC-R4760CQ | Qualcomm APQ8016, bốn nhân Cortex-A53, tới 1,2 GHz | 1 GbE, 4 USB 2.0, 1 cổng nối tiếp, HDMI Full HD, 8 GPIO | 9 tới 36 V một chiều | 0 tới 40 độ C | Chỉ 6,2 W, có Wi-Fi, Bluetooth và GNSS ngay trên bo, thêm khe SIM và M.2 |
| EPC-R3220 | TI Sitara AM3352, ARM Cortex-A8, 800 MHz | 2 GbE, 2 cổng RS-232 và RS-485, 6 GPIO | 12 tới 24 V một chiều | Âm 20 tới 70 độ C | Chỉ 4,7 W, dải nhiệt rộng, gá được thanh ray DIN và gá tường |
| EPC-R3720 | NXP i.MX8M Plus, ARM Cortex-A53 | 2 GbE cùng cụm 4 GbE, USB 3.2 và USB 2.0, RS-485, RS-232, CAN | 12 V một chiều | Âm 40 tới 70 độ C | Dải nhiệt rộng nhất nhóm, HDMI 4K, có cổng CAN cho thiết bị trên xe |
| EPC-R3430 | NXP i.MX6 trên bo RSB-3430 chuẩn UIO40-Express | Theo tài liệu hãng, mở rộng qua bảng UIO40 | Theo tài liệu hãng | Theo tài liệu hãng | Nền ARM mở rộng cổng bằng bảng UIO40-Express ghép tầng |
Cách chọn rút gọn như sau. Cần kết nối không dây sẵn có và khe SIM trong một thân máy nhỏ thì EPC-R4760CQ là bản gọn nhất. Cần đặt máy ngoài trời hoặc trong tủ kín không thông gió thì phải chuyển sang EPC-R3720 hoặc EPC-R3220 vì dải nhiệt rộng hơn hẳn. Cần sức xử lý cao hơn cho giao diện đồ hoạ nặng thì EPC-R3430 là bước kế tiếp.
Mua EPC-R4760CQ ở đâu
Mã này chưa có trang bán riêng trên site. Các máy hộp không quạt dùng cho hệ thống kết nối nằm ở danh mục máy tính không quạt cho IoT, cùng nhóm với các máy hộp nền ARM nêu ở bảng trên.
Đề nghị báo giá nên nêu năm thông tin: dung lượng bộ nhớ cần đặt vì bộ nhớ hàn chết trên bo, hệ điều hành sẽ chạy, gói kết nối không dây theo mã đặt hàng, điện áp tại điểm đấu và nhiệt độ đo được tại vị trí lắp. Năm thông tin này đủ để xác định máy có đáp ứng hay phải chuyển sang dòng khác. Danh sách các dòng máy nhúng cùng hãng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo môi trường lắp đặt và số cổng, dùng công cụ chọn máy theo yêu cầu trước khi liên hệ.
Câu hỏi thường gặp về EPC-R4760CQ
EPC-R4760CQ dùng vi xử lý nào?
Máy dùng Qualcomm APQ8016 với bốn nhân ARM Cortex-A53, xung tới 1,2 GHz. Đây là nền ARM, không phải x86, nên phần mềm chạy trên máy phải có bản biên dịch cho ARM. Điểm cần kiểm trước tiên khi thay máy cũ là phần mềm điều khiển đang dùng có bản ARM hay không.
Máy có bao nhiêu bộ nhớ và lưu trữ?
Bo mạch hàn sẵn 1 GB hoặc 2 GB LPDDR3 1066 MHz tuỳ mã đặt hàng, kèm 8 GB eMMC cho hệ điều hành và 4 MB SPI NOR cho bộ nạp khởi động của hãng. Bộ nhớ hàn chết trên bo nên không nâng cấp được sau khi mua, phải chọn đúng dung lượng ngay từ đơn hàng đầu tiên.
EPC-R4760CQ có mấy cổng nối tiếp và cổng mạng?
Theo số liệu công bố, máy có một cổng nối tiếp RS-232, RS-422 hoặc RS-485 loại 4 dây qua đầu D-SUB 9, một cổng mạng 10/100/1000 Mbps, bốn cổng USB 2.0 và tám chân vào ra số. Khi cần nhiều cổng mạng hơn thì phải đổi sang dòng khác chứ không mở rộng được trên máy này.
Các hậu tố QNA1E và WNA1E khác nhau ra sao?
Hai hậu tố ứng với hai gói kết nối lắp sẵn khác nhau trên cùng một nền phần cứng EPC-R4760CQ. Bài gốc trên site chép chung một bảng thông số nền cho cả hai mã, nên gói kết nối chính xác của từng mã phải tra theo tài liệu hãng đúng mã đặt hàng trước khi đặt.
Máy chạy được hệ điều hành nào?
Số liệu công bố nêu Android, Yocto Linux và Debian, kèm gói hỗ trợ bo mạch cho nhân Linux và Windows 10 IoT. Phiên bản cụ thể đi kèm máy phụ thuộc mã đặt hàng và thời điểm giao hàng, cần xác nhận với hãng khi đặt.
Dải nhiệt 0 tới 40 độ C có đủ cho nhà xưởng không?
Đủ cho phòng điều hành, quầy dịch vụ và tủ có thông gió. Không đủ cho tủ kín ngoài trời hoặc vị trí gần nguồn nhiệt, vì nhiệt trong tủ kín thường cao hơn nhiệt phòng khoảng mười tới mười lăm độ. Trường hợp đó nên chuyển sang máy có dải nhiệt rộng hơn.
