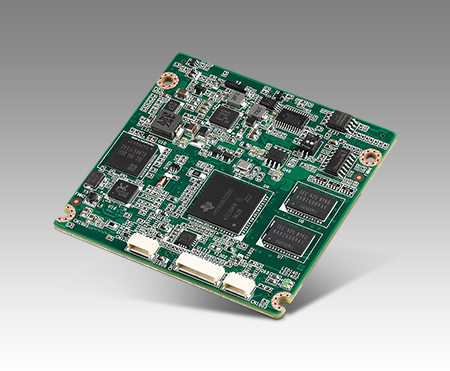

Advantech ROM-3310 là mô-đun máy tính nền TI Sitara AM3352, khổ 70 x 70 x 5 mm. Đây không phải một máy chạy được ngay: mô-đun mang vi xử lý, bộ nhớ, ổ flash và mạch nguồn lõi, còn toàn bộ tín hiệu đi ra một hàng chân cắm nên phải có bo mang mới thành cổng thật. Điểm riêng của mã này nằm ở bộ cổng: nhiều cổng nối tiếp và hai đường CAN, tức là một mô-đun làm việc thu thập và điều khiển chứ không làm việc hiển thị. Bài viết nêu thông số theo tài liệu, bo mang cùng bộ kit đi kèm, chỗ dùng đúng lớp vi xử lý và bảng so mô-đun theo cổng trường.
Thông số kỹ thuật Advantech ROM-3310
Bảng dưới gom các thông số ghi trong tài liệu của mô-đun và của bộ kit đi kèm. Ô nào tài liệu không nêu thì để nguyên là theo tài liệu hãng, vì cấu hình thay đổi theo mã đặt hàng đầy đủ.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Mô-đun máy tính, cắm lên bo mang mới thành máy hoàn chỉnh |
| Chuẩn chân cắm | Mô-đun máy tính khổ 70 x 70 x 5 mm, phiên bản chuẩn theo tài liệu hãng |
| Nền xử lý | TI Sitara AM3352, một nhân ARM Cortex-A8, 1 GHz, thiết kế công suất thấp |
| Bộ nhớ | DDR3 512 MB hàn trên bo |
| Lưu trữ tích hợp | Bộ nhớ flash 4 GB trên mô-đun |
| Cổng nối tiếp | 4 cổng UART |
| Bus hiện trường | 2 đường CAN |
| Chân vào ra số | 10 chân |
| Bus nội bộ | 1 SPI, 1 I2C, 1 I2S |
| Mạng | 1 đường Gigabit |
| Cổng USB và thẻ nhớ | 1 USB 2.0, 1 USB 2.0 hai chiều, 1 SDIO |
| Bộ đếm giám sát | Có, dạng phần cứng, dùng để tự khởi động lại khi phần mềm treo |
| Ngõ hiển thị | Theo tài liệu hãng, không phải phần chính của mã này |
| Nguồn cấp | Điện áp vận hành 5 V, lấy từ bo mang |
| Tiêu thụ điện | Theo tài liệu hãng |
| Nhiệt độ làm việc | 0 đến 60 độ C |
| Chịu rung | 1,5 đến 3 G trong dải tần 17 đến 640 Hz theo tài liệu |
| Hệ điều hành | Linux, có gói hỗ trợ phần mềm và mã tham chiếu của hãng |
Hai dòng đáng đọc kỹ là bộ nhớ và bộ cổng. DDR3 512 MB là mức đủ cho phần mềm điều khiển và thu thập viết gọn, nhưng chật với giao diện đồ hoạ nặng, nên phần mềm phải được đo tải sớm. Bộ cổng thì ngược lại, rộng hơn hẳn mặt bằng của một mô-đun cùng cỡ, và đó chính là lý do chọn mã này.
Ghép ROM-3310 với gì
Mô-đun là một nửa của máy. Với mã này, phần còn lại đã có sẵn trong danh mục, nên khâu chạy thử ít vướng hơn các mã khác cùng dòng.
- Bo mang ROM-DB3900. Đây là bo mang tham chiếu ghép sẵn với ROM-3310, dùng để chạy thử và làm gốc khi vẽ bo mang riêng. Vị trí của bo này trong nhóm bo mang, cùng danh sách bo mang theo chuẩn mô-đun cắm được, nằm ở bài bo mang ROM-DB7503 và bản đồ bo mang cho mô-đun Advantech.
- Bộ kit đánh giá ROM-DK3310. Đây là một trong số ít mã có bộ kit mang đúng tên mô-đun. Bộ gồm mô-đun, bo mang ROM-DB3900, gói cáp và bảng điều khiển, kèm tiện ích kiểm tra và bản ảnh đánh giá. Chi tiết nằm ở bài bộ kit đánh giá ROM-DK3310 cho mô-đun nền TI Sitara.
- Mạch chuyển mức cho cổng trường. Mô-đun đưa ra tín hiệu UART và CAN ở mức logic. Phần chuyển sang RS-485, RS-232 và phần cách ly cho đường CAN nằm trên bo mang, và đây là phần quyết định thiết bị có chịu được nhiễu trong tủ điện hay không.
- Nguồn 5 V ổn định trên bo mang. Mô-đun nhận 5 V chứ không nhận nguồn tủ điện. Bộ hạ áp từ 24 V xuống 5 V, cùng phần lọc và phần bảo vệ ngược cực, phải tính ngay trên bản vẽ bo mang.
Advantech ROM-3310 dùng cho việc gì
Một nhân ARM Cortex-A8 ở mức 1 GHz với 512 MB bộ nhớ đặt mô-đun này vào lớp thiết bị điều khiển và đo đếm chạy nguồn nhỏ. Trong lớp đó, mã này nghiêng hẳn về nhánh thiết bị không có màn hình, lấy số cổng trường làm giá trị chính. Bốn chỗ dùng dưới đây phản ánh đúng nhánh ấy.
- Bộ chuyển đổi giao thức trong tủ điện. Bốn cổng nối tiếp gom số liệu từ đồng hồ đo và bộ điều khiển chạy giao thức nối tiếp, một đường Gigabit đẩy dữ liệu lên mạng nhà máy. Đây là chỗ dùng khớp nhất với bộ cổng của mô-đun.
- Thiết bị đọc mạng CAN trên xe và máy nông nghiệp. Hai đường CAN cho phép đọc cùng lúc hai mạng điều khiển tách biệt, ví dụ mạng động cơ và mạng thiết bị công tác, rồi ghi lại theo thời gian.
- Bộ điều khiển thiết bị phụ trợ không màn hình. Mười chân vào ra số nối thẳng tới cảm biến tiệm cận, công tắc hành trình và rơ-le. Trạm bơm, quạt hút và cụm cấp liệu là các thiết bị hợp với cách dùng này.
- Thiết bị phát thông báo bằng âm thanh. Đường I2S trên mô-đun nối tới mạch giải mã âm thanh trên bo mang, dùng cho bảng gọi số, trạm phát thông báo trong xưởng và thiết bị cảnh báo tại chỗ.
So sánh ROM-3310 theo cổng nối tiếp và bus hiện trường
Trục so sánh của họ mô-đun là chuẩn chân cắm, vì chuẩn quyết định bo mang nào nhận được mô-đun. Bảng dưới nhìn cùng trục đó qua hạng mục quyết định với nhóm thiết bị thu thập: số cổng nối tiếp và số đường bus hiện trường mà mô-đun đẩy ra chân cắm.
| Mã mô-đun | Chuẩn chân cắm và bo mang tham chiếu | Cổng nối tiếp và bus hiện trường | Chân vào ra số | Chọn khi nào |
|---|---|---|---|---|
| ROM-3310 | Khổ 70 x 70 mm, bo mang ROM-DB3900 | 4 UART, 2 CAN, 1 SPI, 1 I2C, 1 I2S | 10 chân | Thiết bị thu thập và điều khiển không màn hình, nhiều đường nối tiếp |
| ROM-3420 | RTX 2.0, bo mang cùng dòng ROM-DB39xx | 2 CAN, số cổng nối tiếp theo tài liệu hãng | Theo tài liệu hãng | Thiết bị lấy nguồn dải rộng 5 đến 24 V thẳng từ tủ điện |
| ROM-5420 B1 | SMARC 1.1, bo mang ROM-DB5900 | 4 UART, 2 CAN, 5 I2C | 12 chân | Thiết bị vừa cần cổng trường vừa cần một màn hình |
| ROM-7720 | Qseven 2.1, bo mang ROM-DB7503 | 3 UART, 1 CAN, 2 I2C, 1 I2S | 8 chân | Thiết bị lấy hình ảnh và camera làm phần chính |
Đọc bảng theo cột chuẩn trước, vì mô-đun khác chuẩn không thay thế cho nhau trên cùng bo mang. Trong nhóm này, ROM-3310 là mã dồn nhiều đường nối tiếp nhất vào một mô-đun không có phần hiển thị nặng, nên hợp với thiết bị gom số liệu. Khi thiết bị cần thêm nguồn dải rộng lấy thẳng từ tủ, mã cùng nhóm được bàn ở bài mô-đun ROM-3420 chuẩn RTX 2.0 nguồn 5 đến 24 V. Danh sách đầy đủ mô-đun theo chuẩn chân cắm nằm ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM.
Mua Advantech ROM-3310 ở đâu
ROM-3310 không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy nhúng đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: số cổng nối tiếp và số đường CAN cần đưa ra ngoài kèm yêu cầu cách ly, dung lượng bộ nhớ và ổ flash, dải nhiệt của chỗ lắp đặt, và sản lượng dự kiến theo năm. Nếu bo mang riêng chưa vẽ, nên đặt bộ kit ROM-DK3310 trước để nhóm phần mềm chạy thử song song. Khi sản lượng chỉ vài chục chiếc mỗi năm, hướng bo mạch đơn có sẵn như bo mạch đơn 3,5 inch RSB-4221 thường hợp lý hơn vì bỏ được khâu thiết kế bo mang.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa chốt được nên tự ghép mô-đun với bo mang hay mua máy hộp có sẵn vỏ và nguồn, dùng công cụ chọn máy theo số cổng và môi trường rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech ROM-3310
Advantech ROM-3310 có chạy được một mình không?
Không. ROM-3310 là mô-đun máy tính, chỉ mang vi xử lý, bộ nhớ, ổ flash và mạch nguồn lõi, rồi đưa tín hiệu ra hàng chân cắm ở cạnh bo. Phải cắm lên một bo mang mới có đầu nối thật để đấu dây. Bo mang tham chiếu của mã này là ROM-DB3900.
Bộ kit đánh giá của ROM-3310 là bộ nào?
Là ROM-DK3310. Bộ này gồm mô-đun ROM-3310, bo mang tham chiếu ROM-DB3900, gói cáp và bảng điều khiển, kèm các tiện ích kiểm tra và bản ảnh đánh giá. Đây là một trong số ít mã trong dòng có bộ kit mang đúng tên mô-đun, nên chạy thử được ngay mà không phải ghép lẻ.
ROM-3310 đưa ra những cổng trường nào?
Theo tài liệu bộ kit, mô-đun đưa qua chân cắm 4 cổng UART, 2 đường CAN, 10 chân vào ra số, 1 SPI, 1 I2C, 1 I2S, 1 Gigabit, USB 2.0 kèm một cổng hai chiều và 1 SDIO. Số cổng thật ra ngoài vẫn do bo mang quyết định, vì mô-đun không mang đầu nối.
Vì sao ROM-3310 hợp với thiết bị không có màn hình?
Bộ cổng của mô-đun này nghiêng hẳn về phần thu thập và điều khiển: nhiều cổng nối tiếp, hai đường CAN, nhiều chân vào ra số. Phần hiển thị không phải thế mạnh của mã này. Thiết bị cần màn hình độ phân giải cao nên chọn mô-đun có ngõ LVDS hoặc HDMI ghi rõ trong tài liệu.
Nền TI Sitara AM3352 chạy được hệ điều hành nào?
Theo tài liệu, mô-đun chạy Linux với gói hỗ trợ phần mềm của hãng, kèm tiện ích kiểm tra và mã tham chiếu. Phần mềm ứng dụng phải biên dịch cho nền ARM, nên hướng này hợp với đội tự viết phần mềm chứ không hợp với phần mềm chỉ có bản cho máy để bàn.
