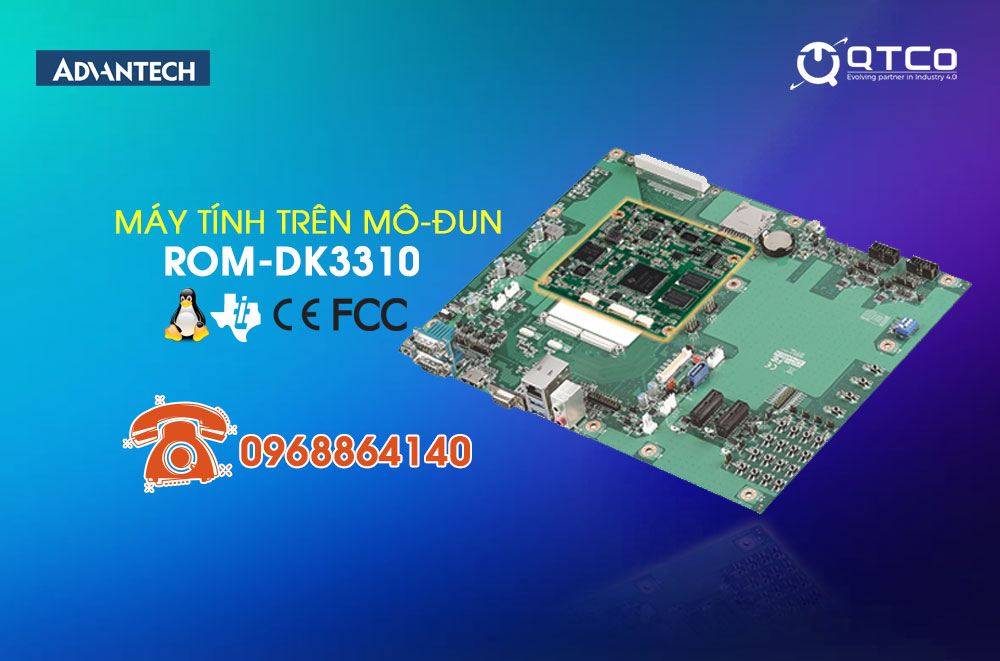

Bộ kit đánh giá ROM-DK3310 là bộ trọn gói để chạy thử mô-đun máy tính ROM-3310, nền TI Sitara AM3352. Đây là một trong số ít bộ kit mà mã bộ và mã mô-đun trùng số hiệu, nên tra tài liệu không bị nhầm. Hộp hàng có mô-đun, bo mang đánh giá ROM-DB3900, gói cáp và bảng điều khiển. Bài viết không nhắc lại danh sách bộ kit của hãng mà tập trung vào một việc: chạy thử theo trình tự nào và dừng ở mốc nào thì coi là xong.
ROM-DK3310 thuộc nhóm sản phẩm nào
ROM-DK3310 là bộ kit đánh giá, tức mô-đun cộng bo mang cộng cáp và nguồn trong một hộp. Nó khác mô-đun lẻ ở chỗ chạy được ngay trên bàn, và khác bo mạch đơn ở chỗ phần tính toán tách rời, thay được. Bảng nối tên từng bộ kit với mô-đun bên trong nằm ở bài trụ bộ kit đánh giá ROM-1210 và bản đồ các bộ kit, còn thông số riêng của phần tính toán nằm ở bài mô-đun máy tính Advantech ROM-3310.
Thông số kỹ thuật bộ kit đánh giá ROM-DK3310
Bảng dưới gom thông số ghi trong tài liệu của bộ kit và của mô-đun bên trong. Ô nào tài liệu không nêu thì giữ nguyên là theo tài liệu hãng, vì cấu hình thay đổi theo mã đặt hàng đầy đủ.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Bộ kit đánh giá cho mô-đun máy tính ROM-3310 |
| Bo mang đi kèm | Bo mang đánh giá ROM-DB3900 |
| Nền xử lý | TI Sitara AM3352, một nhân ARM Cortex-A8, 1 GHz, thiết kế công suất thấp |
| Bộ nhớ và lưu trữ | DDR3 512 MB và flash 4 GB hàn trên mô-đun |
| Cổng nối tiếp | 4 đường UART |
| Bus hiện trường | 2 đường CAN-bus |
| Chân vào ra số | 10 chân |
| Bus nội bộ | 1 SPI, 1 I2C, 1 I2S |
| Mạng và USB | 1 Gigabit Ethernet, 1 USB 2.0, 1 USB 2.0 ở chế độ hai chiều, 1 SDIO |
| Bộ đếm giám sát | Có, dạng phần cứng, dùng để tự khởi động lại khi phần mềm treo |
| Đi kèm trong hộp | Gói cáp và bảng điều khiển; bản ảnh đánh giá cùng tiện ích kiểm tra cài sẵn |
| Hệ điều hành | Linux, kèm gói hỗ trợ phần mềm và mã tham chiếu của hãng |
| Nhiệt độ làm việc | 0 đến 60 độ C |
| Nguồn cấp và tiêu thụ điện | Theo tài liệu hãng |
Đọc bảng này theo hướng đếm cổng chứ không theo hướng đo sức tính toán. Một nhân Cortex-A8 với 512 MB bộ nhớ không dành cho đồ hoạ hay video, nhưng bốn đường UART cùng hai đường CAN trên một mô-đun 70 x 70 mm là con số hiếm. Đó cũng là lý do trình tự chạy thử dưới đây dành phần lớn công sức cho nhóm cổng.
Trình tự chạy thử bộ kit ROM-DK3310 và mốc dừng từng bước
Đợt chạy thử nên đi từ tầng thấp lên tầng cao, mỗi bước có một mốc dừng rõ ràng. Mốc dừng là điều kiện để coi bước đó đã xong; chưa đạt thì không sang bước sau, vì lỗi tầng dưới luôn hiện ra dưới dạng lỗi tầng trên và làm mất thời gian truy tìm.
| Bước | Việc chạy | Số liệu phải ghi | Mốc dừng |
|---|---|---|---|
| 1. Cấp nguồn và khởi động | Cắm nguồn, mở cổng gỡ lỗi, xem bản ảnh cài sẵn khởi động tới dấu nhắc lệnh | Thời gian từ lúc cấp điện tới lúc dùng được, dòng điện lúc khởi động | Khởi động lại 20 lần liên tiếp không lần nào treo |
| 2. Cổng nối tiếp | Đấu vòng và đấu chéo lần lượt 4 đường UART với thiết bị thật của dự án | Tốc độ dùng thật, số khung lỗi trên mỗi nghìn khung | Cả 4 đường truyền nhận đúng ở tốc độ mà sản phẩm sẽ dùng |
| 3. Bus hiện trường và chân vào ra | Đấu 2 đường CAN vào thiết bị đối diện, đóng ngắt 10 chân vào ra số qua khối rơ-le | Tải bus theo phần trăm, độ trễ từ lệnh tới lúc tiếp điểm đổi trạng thái | Không mất khung tin trong một giờ chạy liên tục ở tải dự kiến |
| 4. Mạng, USB và thẻ nhớ | Truyền tệp lớn qua cổng Gigabit, cắm rút ổ USB và thẻ SDIO nhiều lần | Tốc độ truyền trung bình, số lần nhận thiết bị thất bại | Không lần cắm rút nào làm hệ điều hành treo hoặc mất ổ |
| 5. Bộ đếm giám sát | Cho phần mềm ngừng nạp lại bộ đếm, quan sát máy tự khởi động lại | Thời gian từ lúc treo tới lúc chạy lại, trạng thái dữ liệu sau khi khởi động | Máy tự phục hồi đúng số lần thử, không hỏng tệp dữ liệu |
| 6. Chạy dài với phần mềm của dự án | Nạp phần mềm thật, chạy liên tục nhiều ngày ở tải thiết kế | Bộ nhớ còn trống theo thời gian, nhiệt độ vỏ mô-đun, số lần khởi động lại ngoài ý muốn | Bộ nhớ không giảm dần và không có lần khởi động lại nào không giải thích được |
Bước 5 hay bị bỏ qua vì trên bàn thử phần mềm ít khi treo. Nhưng bộ đếm giám sát chính là thứ giữ cho thiết bị lắp ở nơi xa tự phục hồi mà không cần người tới nhấn nút, nên phải thử ngay từ đợt đầu, lúc còn dễ dựng tình huống treo có chủ ý. Bước 6 cũng không nên rút ngắn: các lỗi rò bộ nhớ và lỗi tệp chỉ lộ ra sau nhiều ngày.
Ghi kết quả thế nào cho có ích về sau
Kết quả của đợt chạy thử là đầu vào cho bản thiết kế bo mang riêng, nên cách ghi quyết định giá trị của cả đợt. Ba việc dưới đây nên làm ngay trong lúc chạy.
- Ghi theo cổng, không ghi theo ngày. Mỗi nhóm cổng một dòng, kèm tốc độ dùng thật và số lỗi. Bảng này về sau là căn cứ để bỏ bớt cổng khỏi bo mang của sản phẩm.
- Ghi cả thứ không dùng tới. Cổng nào suốt đợt thử không ai đấu vào thì gần như chắc chắn sản phẩm không cần, và đó là chỗ tiết kiệm diện tích mạch.
- Ghi phiên bản phần mềm kèm mỗi số đo. Cùng một phần cứng, hai phiên bản nhân Linux có thể cho hai kết quả khác nhau về tiêu thụ điện và độ trễ.
Khi bảng kết quả đã đủ, bước tiếp theo là vẽ bo mang riêng dựa trên tài liệu bo mang tham chiếu. Cách một bo mang tham chiếu bố trí các nhóm cổng được trình bày ở bài bo mang ROM-DB7503 cho mô-đun Qseven.
Bộ kit đánh giá ROM-DK3310 hợp với dự án nào
Nền một nhân Cortex-A8 công suất thấp, giàu cổng nối tiếp, đặt bộ kit này vào lớp thiết bị điều khiển và thu thập số liệu. Ba nhóm dự án dưới đây hợp nhất.
- Bộ chuyển giao thức trong tủ điện. Bốn đường UART và hai đường CAN cho phép gom số liệu từ nhiều thiết bị cũ rồi đẩy lên mạng qua cổng Gigabit.
- Thiết bị đo đếm đặt ở nơi khó tới. Bộ đếm giám sát phần cứng cùng mức tiêu thụ thấp phù hợp với trạm đo chạy liên tục, ít người trực.
- Bảng điều khiển máy đơn giản. Mười chân vào ra số đủ cho cụm nút bấm, đèn báo và cảm biến cửa của một máy công cụ.
Nếu dự án cần giao diện đồ hoạ mượt hoặc nhiều luồng hình ảnh, nền này không đủ và nên nhìn sang các mô-đun đời sau trong bản đồ dòng ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM. Nếu sản lượng nhỏ và không cần tự vẽ mạch, hướng bo mạch đơn có sẵn tiết kiệm hơn, xem bo mạch đơn 3,5 inch RSB-4221.
Mua bộ kit đánh giá ROM-DK3310 ở đâu
Bộ kit đánh giá không nằm trong nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy đã đóng vỏ sẵn nằm trong danh mục máy tính không quạt.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: số cổng nối tiếp và số đường CAN mà sản phẩm cần, tốc độ dùng thật của từng đường, hệ điều hành dự kiến, và mốc thời gian phải có mẫu chạy được. Nêu kèm trình tự sáu bước ở trên để thống nhất phạm vi nghiệm thu trước khi đặt hàng.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so nhanh phương án máy hộp có sẵn vỏ và nguồn thay cho việc tự ghép, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về bộ kit đánh giá ROM-DK3310
Bộ kit đánh giá ROM-DK3310 dùng bo mang nào?
Theo tài liệu, bộ kit đi kèm bo mang đánh giá ROM-DB3900. Bo này đưa các đường tín hiệu của mô-đun ROM-3310 ra đầu nối thật, đồng thời là tài liệu tham chiếu khi đội thiết kế vẽ bo mang riêng cho sản phẩm.
Nên chạy thử bộ kit theo trình tự nào?
Đi từ tầng thấp lên tầng cao: cấp nguồn và khởi động, rồi từng nhóm cổng, rồi bộ đếm giám sát, rồi phần mềm của dự án, cuối cùng là đợt chạy dài. Làm ngược lại thì khi phần mềm lỗi sẽ khó biết lỗi nằm ở mã của dự án hay ở đấu nối phần cứng.
Mốc dừng của một bước nghĩa là gì?
Là điều kiện để coi bước đó đã xong và được phép sang bước sau. Ví dụ bước cổng nối tiếp chỉ xong khi cả 4 đường UART đều truyền nhận đúng ở tốc độ mà sản phẩm sẽ dùng. Đặt mốc dừng trước giúp đợt chạy thử kết thúc bằng số liệu chứ không bằng cảm nhận.
Mô-đun ROM-3310 hợp với thiết bị nào?
Nền TI Sitara AM3352 một nhân Cortex-A8 công suất thấp, mạnh về cổng nối tiếp và bus hiện trường chứ không mạnh về đồ hoạ. Nó hợp với bộ thu thập số liệu, cổng chuyển giao thức và tủ điều khiển nhỏ, nơi số cổng quan trọng hơn sức tính toán.
