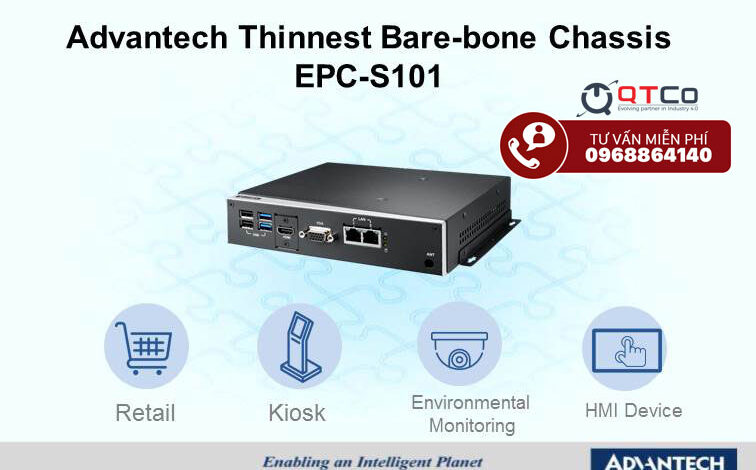

EPC-S101AQ-S0A1 là máy tính nhúng mỏng không quạt của Advantech, thân chỉ bằng lòng bàn tay, dựng cho các trạm điều khiển nhỏ đặt ngay tại chỗ sản xuất. Với một máy cỡ này, câu hỏi quyết định lúc mua không phải là cấu hình mà là chỗ lắp: gá lên thanh DIN trong tủ, treo lên vách, hay giấu sau màn hình. Bài viết đi theo đúng thứ tự đó, kèm khoảng hở cần chừa cho từng kiểu giá đỡ.
EPC-S101AQ-S0A1 là máy gì

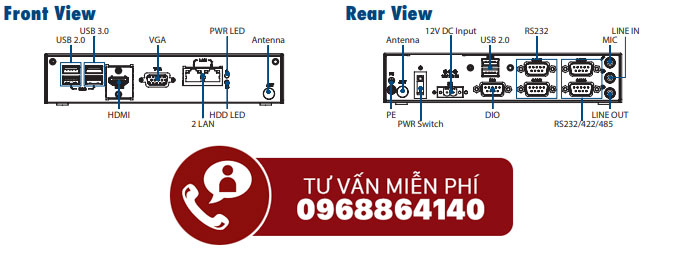

Theo tài liệu hãng, máy dùng vi xử lý Intel Atom E8000 dạng SoC, mức tiêu thụ điện thấp, thân không quạt, vỏ nhôm đóng vai trò bề mặt tản nhiệt. Máy có bốn cổng nối tiếp gồm hai RS-232 và hai RS-232/422/485, hai cổng mạng Gigabit, sáu cổng USB, ngõ VGA và HDMI, hỗ trợ nền quản lý thiết bị từ xa của hãng để theo dõi trạng thái máy qua mạng. Hãng công bố máy hỗ trợ lắp trên thanh DIN và treo tường.
Những mục không nằm trong tài liệu công bố, gồm dung lượng bộ nhớ tối đa, số khe lưu trữ, dải nhiệt làm việc và dải điện áp vào, cần lấy theo tài liệu hãng đúng mã đặt hàng trước khi chốt phương án lắp. Cách đọc mã và cách đối chiếu cấu hình theo dòng nằm trong bài máy tính hộp nhúng Advantech EPC-T2000.
Bốn kiểu giá đỡ và khoảng hở cần chừa
Bảng dưới là cách chọn giá đỡ theo vị trí thật trong nhà máy. Cột khoảng hở là thực hành lắp đặt, không phải thông số hãng: máy không quạt thoát nhiệt qua vỏ, nên không khí quanh vỏ mới là điều kiện làm việc thật.
| Kiểu giá đỡ | Chỗ đặt hợp | Khoảng hở nên chừa | Việc phải chuẩn bị trước |
|---|---|---|---|
| Thanh DIN trong tủ điện | Tủ điều khiển cạnh chuyền, tủ trạm bơm, tủ trạm cân | Chừa khoang trống phía trên và phía dưới máy, không kẹp máy giữa hai thiết bị phát nhiệt | Đo chiều dài thanh DIN còn trống, đặt máy thấp hơn cụm biến tần và cụm nguồn trong tủ |
| Treo tường bằng bộ gá | Vách phòng điều khiển, cột thép trong xưởng | Hướng gờ tản nhiệt theo chiều đứng để không khí đi lên, chừa khe hở giữa lưng máy và vách | Xác định vách chịu lực, tính bán kính uốn của cáp mạng và cáp nối tiếp |
| Gá sau màn hình theo chuẩn VESA | Trạm thao tác, quầy tra cứu, bảng thông tin ca sản xuất | Không ép sát lưng màn hình, chừa khe thoát nhiệt cho cả hai thiết bị | Đo khoảng cách lỗ VESA của màn hình, cộng chiều dày máy vào chiều dài tay đỡ |
| Đặt trên kệ hoặc bàn máy | Phòng kỹ thuật, trạm chạy thử trước khi bàn giao | Không đặt trên vật liệu giữ nhiệt, không chồng thiết bị khác lên nắp máy | Bắt cố định thân máy để không xê dịch theo rung, gom cáp về một phía |
Thứ tự ưu tiên trong thực tế: nếu tủ điện còn chỗ trên thanh DIN thì gá vào tủ luôn, vì tủ đã có cửa chắn bụi và có đường nguồn sẵn. Chỉ treo tường khi tủ đã đầy hoặc khi máy phải đặt gần thiết bị mà nó điều khiển. Gá sau màn hình là phương án gọn cho trạm thao tác, đổi lại việc bảo trì phải tháo cả cụm.
Ba lỗi lắp đặt hay gặp với máy thân mỏng
- Úp mặt gờ tản nhiệt vào vách. Gờ nhôm trên thân máy làm tăng diện tích trao đổi nhiệt. Ép mặt gờ vào tôn tủ hoặc vào tường là bỏ đi phần lớn tác dụng của nó, máy vẫn chạy nhưng nhiệt độ bên trong lên cao và tuổi thọ ổ lưu trữ giảm theo.
- Lắp ngay trên cụm biến tần. Nhiệt trong tủ đi lên. Vị trí phía trên biến tần hoặc phía trên bộ nguồn là chỗ nóng nhất tủ, dành cho thiết bị chịu nhiệt tốt chứ không dành cho máy tính.
- Không tính đường cáp lúc khoan. Máy nhỏ nhưng đầu cáp mạng và đầu cáp nối tiếp cần bán kính uốn. Bắt máy sát góc tủ khiến cáp bị gập, chân cắm chịu lực kéo và tiếp xúc kém dần sau vài tháng rung.
Máy cùng cỡ khi cần kiểu thân hoặc kiểu ổ khác
Khi EPC-S101AQ-S0A1 không hợp kiểu thân hoặc kiểu lưu trữ của trạm, ba mã dưới đây nằm cùng nhóm máy thân nhỏ và có thông số công bố đầy đủ trong danh mục.
| Model | Cỡ thân và kiểu lắp | Cổng và lưu trữ đã công bố | Chọn khi nào |
|---|---|---|---|
| ARK-1122C | Thân cỡ lòng bàn tay 133,8 x 43,1 x 94,2 mm, có bộ gá VESA, thanh DIN hoặc treo tường tuỳ chọn | Bốn cổng nối tiếp, bốn cổng USB 2.0, một cổng VGA, lưu trữ mSATA | Trạm phải nối nhiều thiết bị đo dùng cổng nối tiếp |
| ARK-1123C | Thân nhỏ, có bộ gá VESA, thanh DIN hoặc treo tường tuỳ chọn | Hai cổng Gigabit, hai cổng nối tiếp, một khay ổ 2,5 inch, một khe mSATA | Trạm cần ổ dung lượng lớn đặt ngay trong máy |
| UNO-1150GH | Thân gọn thiết kế cho thanh DIN, đi dây từ mặt trước | Ba cổng nối tiếp, hai cổng mạng, thẻ nhớ CompactFlash bên trong | Tủ chật, thợ bảo trì cần rút cáp từ phía trước mà không tháo máy |
Mua EPC-S101AQ-S0A1 ở đâu
Mã EPC-S101AQ-S0A1 không có trang sản phẩm riêng trong danh mục, nên khi đặt máy cần gửi kèm yêu cầu về kiểu giá đỡ và vị trí lắp để đối chiếu đúng bộ phụ kiện theo mã đặt hàng. Các bản cùng cỡ đang có trang sản phẩm gồm ARK-1122C, ARK-1123C và UNO-1150GH. Danh sách đầy đủ nằm trong danh mục máy tính không quạt.
Máy đặt rải rác trong nhiều tủ thì nên tính phần theo dõi từ xa ngay từ đầu, xem bài phần mềm nhúng DeviceOn-iEdge. Bản thân gọn hơn dùng Celeron N3350 được nêu trong bài máy tính nhúng EPC-S201M00-S1A1E. Nếu vẫn đang cân giữa các dòng máy nhúng, tham khảo danh mục máy tính nhúng Advantech trên IPC247, rồi lọc theo điều kiện lắp đặt bằng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về EPC-S101AQ-S0A1
EPC-S101AQ-S0A1 lắp được theo những kiểu nào?
Theo tài liệu, máy hỗ trợ lắp trên thanh DIN trong tủ điện và treo tường bằng bộ gá. Hai kiểu này phủ hết phần lớn vị trí trong tủ điều khiển và trên vách xưởng. Bộ gá đi kèm phụ thuộc mã đặt hàng nên cần xác nhận khi mua.
Máy không quạt thì có cần chừa khoảng hở không?
Có. Vỏ nhôm của máy chính là bề mặt tản nhiệt, nên nhiệt chỉ thoát được khi không khí quanh vỏ lưu thông. Lắp kẹp giữa hai thiết bị phát nhiệt hoặc úp mặt gờ tản nhiệt vào vách sẽ đẩy nhiệt độ bên trong lên cao dù thông số ghi trong tài liệu vẫn đúng.
Cấu hình của EPC-S101AQ-S0A1 gồm những gì?
Theo tài liệu hãng, máy dùng vi xử lý Intel Atom E8000 dạng SoC, thân mỏng không quạt, có bốn cổng nối tiếp, hai cổng mạng Gigabit, sáu cổng USB, ngõ VGA và HDMI. Máy hỗ trợ nền quản lý thiết bị từ xa của hãng. Các mục còn lại theo tài liệu hãng.
Cần đổi sang máy khác cùng cỡ thì chọn mã nào?
EPC-S101AQ-S0A1 đã có bốn cổng nối tiếp, nên việc đổi máy thường xuất phát từ kiểu thân hoặc kiểu ổ. ARK-1122C cũng có bốn cổng nối tiếp trong thân cỡ lòng bàn tay. ARK-1123C có hai cổng nối tiếp kèm khay ổ 2,5 inch. UNO-1150GH lắp thẳng lên thanh DIN và đi dây từ mặt trước, hợp với tủ chật.
Đặt máy nằm ngang trên kệ có được không?
Được, nhưng nên xem đó là cách đặt tạm khi chạy thử. Khi vào vận hành thật, máy cần được bắt cố định để không xê dịch theo rung của thiết bị xung quanh, và mặt gờ tản nhiệt phải hở ra không khí.
