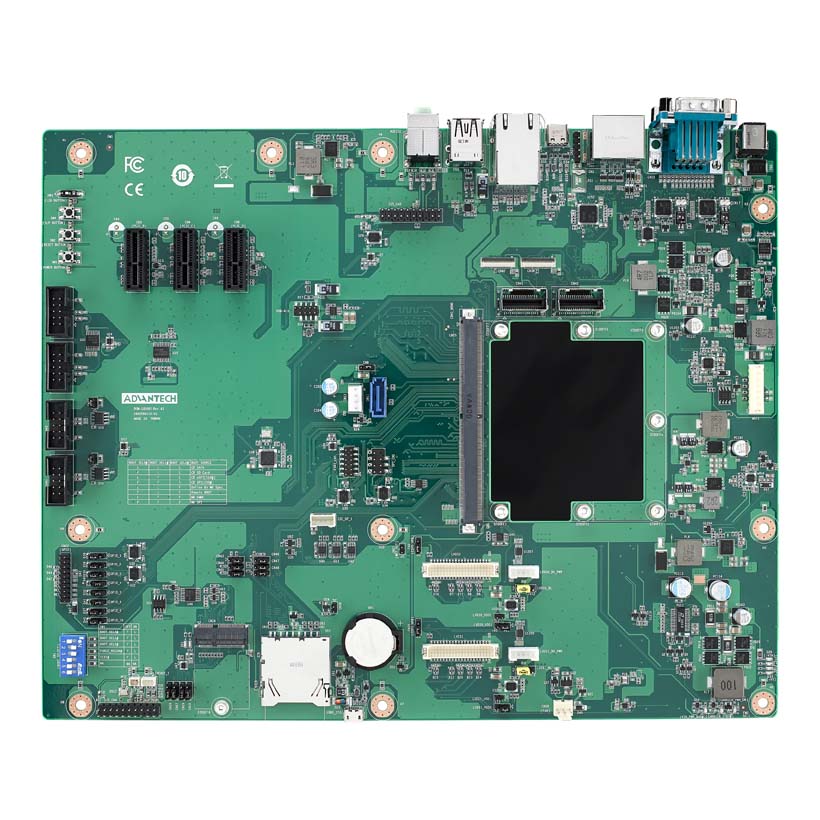

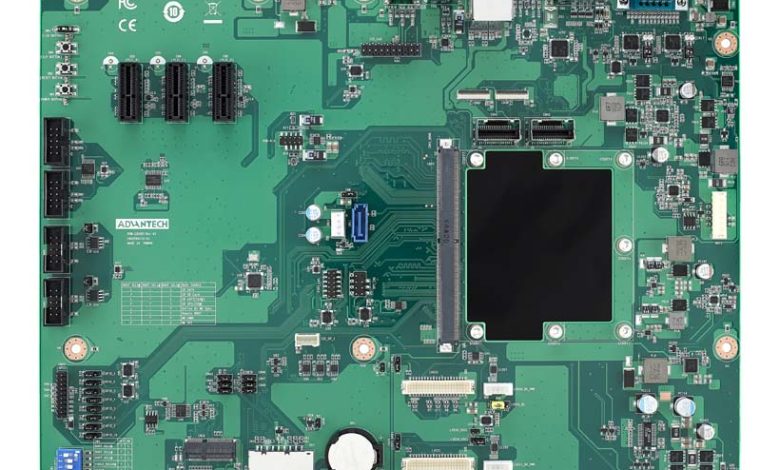

ROM-DB5900 là bo mang của Advantech, tức tấm bo nhận mô-đun máy tính và đưa tín hiệu của mô-đun ra các đầu nối bên ngoài. Bo nhận mô-đun theo chuẩn SMARC phiên bản 1.1, theo tài liệu hãng là mô-đun ROM-5420 bản B1. Bo mang không chạy một mình, phải mua kèm mô-đun.
Bản đồ đầy đủ các bo mang của Advantech, nối tên bo với chuẩn mô-đun cắm được và nhóm cổng đưa ra ngoài, nằm ở bài trụ bo mang ROM-DB7503 cho mô-đun Qseven 2.1. Bài viết này đi vào bo mang cụ thể và trả lời câu hỏi hay gặp nhất khi chọn trong nhánh SMARC: nên lấy bo này hay lấy bo ROM-DB5901.
Thông số kỹ thuật ROM-DB5900
Bảng dưới lấy theo tài liệu của bo. Ô nào tài liệu không nêu thì ghi rõ để hỏi lại nhà cung cấp trước khi đưa vào hồ sơ thiết kế.
| Hạng mục | Thông số |
|---|---|
| Chuẩn mô-đun nhận được | Mô-đun máy tính SMARC phiên bản 1.1 theo quy cách của tổ chức SGeT |
| Nền xử lý | Nằm trên mô-đun cắm vào, không nằm trên bo mang |
| Ngõ hiển thị | 1 HDMI loại A, LVDS 18 hoặc 24 bit kênh kép, 1 ngõ VGA dạng tín hiệu TTL 24 bit |
| Lưu trữ trên bo | 4 GB bộ nhớ eMMC hàn sẵn |
| Khe thẻ nhớ | 1 khe SD |
| Đầu nối ổ | 1 SATA II, có hỗ trợ mô-đun SATA-DOM |
| Cổng USB | 2 USB 2.0 loại A ở chế độ chủ, 1 USB mini loại AB ở chế độ hai chiều |
| Cổng mạng | 1 cổng RJ45 |
| Cổng nối tiếp | 4 cổng UART |
| Âm thanh | 1 giắc cắm 3,5 mm theo chuẩn âm thanh chất lượng cao, 1 đầu cắm SPDIF |
| Bus trường | 2 cổng CAN 2.0B, chế độ vi sai, mức 5 V |
| Chân vào ra số | 12 chân |
| Đầu cắm SPI | 2 đầu cắm |
| Đầu vào camera | 2 đầu nối MIPI |
| Khe mở rộng | 3 khe PCIe x1 |
| Nguồn cấp | 2 đường vào: giắc 12 V một chiều và pin lithium-ion |
| Nhiệt độ làm việc | 0 đến 60 độ C |
| Độ ẩm làm việc | 0 đến 90 phần trăm, không ngưng tụ |
| Khổ bo | 305 x 244 mm |
| Tài liệu thiết kế | Có tài liệu thiết kế bo mang cho mô-đun SMARC nền RISC, theo tài liệu hãng |
Khổ bo 305 x 244 mm cho thấy đây là bo mẫu chứ không phải bo của sản phẩm cuối. Bo mang tham chiếu cố tình đưa ra thật nhiều cổng để đội thiết kế thử hết các phương án, sau đó mới vẽ bo riêng chỉ giữ những cổng thật sự dùng tới, với khổ nhỏ hơn nhiều.
ROM-DB5900 khác ROM-DB5901 ở chỗ nào
Hai bo cùng nhánh SMARC, cùng khổ bo, nhưng phục vụ hai phiên bản chuẩn khác nhau. Đây là điểm phải chốt đầu tiên, vì nó quyết định luôn danh sách mô-đun đặt được.
| Hạng mục | ROM-DB5900 | ROM-DB5901 |
|---|---|---|
| Chuẩn mô-đun | SMARC phiên bản 1.1 | SMARC phiên bản 2.0 |
| Mô-đun theo tài liệu hãng | ROM-5420 bản B1 | ROM-5620, ROM-5721 |
| Ngõ hiển thị | HDMI loại A, LVDS 18 hoặc 24 bit kênh kép, VGA dạng tín hiệu TTL 24 bit | HDMI 2.0 loại A, LVDS 18 hoặc 24 bit, MIPI DSI, DisplayPort |
| Đầu vào camera | 2 đầu nối MIPI | 2 ngõ camera MIPI-CSI2 |
| Lưu trữ | 1 SATA II có hỗ trợ SATA-DOM, 4 GB eMMC trên bo, 1 khe SD | 1 SATA III, 1 khe SD |
| Cổng nối tiếp | 4 cổng UART | 2 cổng RS-232/422/485 bốn dây, 2 đầu cắm RS-232 |
| Khe mở rộng | 3 khe PCIe x1 | Khe PCIe và đầu nối M.2 khoá E |
| Bus trường | 2 cổng CAN 2.0B | Theo tài liệu hãng |
| Dải nhiệt làm việc | 0 đến 60 độ C | Âm 40 đến 85 độ C |
| Khổ bo | 305 x 244 mm | 305 x 244 mm |
Bốn khác biệt có ảnh hưởng thật tới thiết kế:
- Hai phiên bản chuẩn không thay cho nhau. Mô-đun SMARC 2.0 không dùng chung bản đồ chân với phiên bản 1.1, nên chọn bo mang là chọn luôn nhóm mô-đun đặt được về sau. Phải đối chiếu theo tài liệu hãng trước khi đặt hàng.
- Ngõ hiển thị thuộc hai thời kỳ khác nhau. ROM-DB5900 còn giữ ngõ VGA dạng tín hiệu TTL 24 bit, hợp với màn hình và mạch điều khiển hiển thị đời cũ. ROM-DB5901 bỏ ngõ đó và thêm DisplayPort cùng MIPI DSI, hướng tới màn hình đời mới và màn hình nhỏ ghép thẳng vào bo.
- Cách nối thiết bị nối tiếp khác nhau. ROM-DB5900 đưa ra bốn cổng UART ở mức tín hiệu của mô-đun, muốn nối thiết bị RS-485 phải thêm mạch chuyển mức. ROM-DB5901 đã có sẵn cổng RS-232, RS-422 và RS-485 trên bo.
- Dải nhiệt chênh nhau rất xa. Bo 0 đến 60 độ C phục vụ việc chạy thử trong phòng và thiết bị đặt trong nhà. Bo dải rộng phục vụ luôn việc thử ở nhiệt độ khắc nghiệt.
Mô tả kỹ hơn về nhánh SMARC 2.0 và cách chọn giữa hướng mô-đun với máy hộp đóng sẵn nằm ở bài bo mang SMARC ROM-DB5901.
Ghép ROM-DB5900 với gì
Bo mang là một trong ba mảnh của hệ thống. Bốn thứ phải chuẩn bị thêm khi đặt bo này:
- Mô-đun SMARC phiên bản 1.1. Đây là phần mang bộ xử lý, bộ nhớ và phần đồ hoạ, nên nó quyết định gần hết thông số của hệ thống. Bảng mô-đun theo chuẩn chân cắm và nền xử lý nằm ở bài trụ họ mô-đun mô-đun máy tính Advantech ROM-7420.
- Nguồn cấp và pin. Bo có hai đường vào, nên nên thử luôn phương án cấp nguồn của sản phẩm cuối ngay trên bo mẫu thay vì chỉ cắm giắc 12 V.
- Màn hình đúng loại của sản phẩm. Bo đưa ra ba kiểu ngõ hiển thị, nhưng ngõ nào hoạt động còn phụ thuộc mô-đun đang cắm. Thử bằng đúng màn hình dự kiến mới cho kết luận dùng được.
- Tài liệu thiết kế bo mang. Đây là thứ có giá trị lâu dài nhất, vì bo riêng của sản phẩm sẽ vẽ dựa trên nó.
Nếu chỉ cần chạy thử nhanh mà chưa muốn ghép từng mảnh, hướng gọn hơn là mua bộ kit đánh giá đã có sẵn mô-đun, bo mang, cáp và nguồn trong một hộp. Bộ kit cho nhánh SMARC nằm ở bài bộ kit ROM-DK5720.
ROM-DB5900 dùng cho việc gì
Nhánh SMARC nền RISC nhắm vào thiết bị nhỏ, ăn ít điện, chạy liên tục. Bốn nhóm việc hợp với bộ cổng của bo này:
- Thiết bị đo đếm chạy pin. Đường vào pin lithium-ion có sẵn trên bo cho phép thử luôn thời gian chạy pin và cách chuyển giữa nguồn lưới với nguồn pin ngay trong giai đoạn đánh giá.
- Bảng điều khiển nhỏ gắn máy. Ngõ LVDS và ngõ hiển thị dạng tín hiệu TTL 24 bit ghép thẳng vào màn hình nhỏ, không cần mạch chuyển đổi trung gian.
- Thiết bị có camera nhúng. Hai đầu nối camera MIPI cho phép thử phương án hai camera, ví dụ một camera đọc mã và một camera ghi hình quá trình.
- Thiết bị đấu vào mạng trên xe và mạng máy. Hai cổng CAN 2.0B là điểm nhận ra bo này nhắm vào thiết bị đấu bus trường, không phải máy văn phòng.
Nền xử lý cụ thể phụ thuộc mô-đun cắm vào, nên năng lực tính toán phải đo trên chính mô-đun dự kiến dùng, không suy từ tên bo mang. Bối cảnh chung về máy tính nhúng trong nhà máy nằm ở bài máy tính nhúng trong sản xuất.
Chọn bo mang và mua ROM-DB5900 ở đâu
Ba câu hỏi quyết định lấy bo nào. Mô-đun dự kiến dùng theo chuẩn SMARC phiên bản nào, sản phẩm cuối dùng màn hình kiểu gì, và thiết bị có phải thử ở nhiệt độ ngoài dải phòng hay không. Dự án đang chạy đã chốt mô-đun SMARC 1.1 thì lấy ROM-DB5900; dự án mới bắt đầu thì nên xem nhánh SMARC 2.0 trước, vì nhóm mô-đun đặt được về sau rộng hơn.
Bo mang nằm trong nhóm giải pháp nhúng của website này, do chưa có trang bán riêng cho từng mã. Khi hỏi hàng, gửi kèm mã mô-đun dự kiến, loại màn hình và dải nhiệt tại vị trí lắp của sản phẩm cuối.
Nếu dự án không thật sự cần thiết kế bo riêng, hướng thay thế là mua máy nhúng đóng sẵn trong danh mục máy tính không quạt. Nền tảng chung về máy tính nhúng có tại chuyên mục máy tính nhúng Advantech trên IPC247, và công cụ chọn máy theo điều kiện lắp đặt giúp khoanh vùng dòng máy đóng sẵn trước khi quyết định có tự thiết kế hay không.
Câu hỏi thường gặp về ROM-DB5900
ROM-DB5900 có phải là một máy tính hoàn chỉnh không?
Không. Đây là bo mang, tức tấm bo đưa tín hiệu của mô-đun máy tính ra các đầu nối bên ngoài. Bo mang không có bộ xử lý và bộ nhớ riêng, phải cắm mô-đun SMARC lên thì mới thành một hệ thống chạy được. Người mua bo mang là đội đang thiết kế phần cứng, không phải người cần một máy dùng ngay.
ROM-DB5900 nhận mô-đun nào?
Bo nhận mô-đun máy tính theo chuẩn SMARC phiên bản 1.1, theo tài liệu hãng là mô-đun ROM-5420 bản B1. Mô-đun SMARC phiên bản 2.0 không dùng chung bản đồ chân với phiên bản 1.1 nên không thay cho nhau, phải đọc tài liệu hãng để đối chiếu trước khi đặt hàng.
ROM-DB5900 khác ROM-DB5901 ở chỗ nào?
Khác ở phiên bản chuẩn mô-đun và ở nhóm cổng đưa ra ngoài. ROM-DB5900 phục vụ mô-đun SMARC 1.1 và đưa ra ngõ hiển thị kiểu cũ gồm HDMI, LVDS và VGA dạng tín hiệu TTL 24 bit. ROM-DB5901 phục vụ mô-đun SMARC 2.0, đưa ra thêm DisplayPort và MIPI DSI, có đầu nối M.2 khoá E và dải nhiệt rộng hơn.
Hai đường cấp nguồn trên bo dùng để làm gì?
Một đường là giắc nguồn 12 V một chiều dùng khi chạy thử trên bàn hoặc khi thiết bị có nguồn lưới. Đường còn lại nhận pin lithium-ion, dùng cho thiết bị chạy pin hoặc để giữ máy chạy tiếp khi mất nguồn chính. Có sẵn hai đường giúp thử luôn phương án cấp nguồn của sản phẩm cuối ngay trên bo mẫu.
Ba khe PCIe trên bo mang dùng vào việc gì?
Dùng để thử các mạch mở rộng dự kiến đưa vào sản phẩm, ví dụ mạch mạng thứ hai, mạch thu thập tín hiệu hoặc mạch truyền thông không dây. Bo mang tham chiếu chừa nhiều khe hơn mức sản phẩm cuối cần, để đội thiết kế thử rồi mới chốt số khe thật sự giữ lại.
