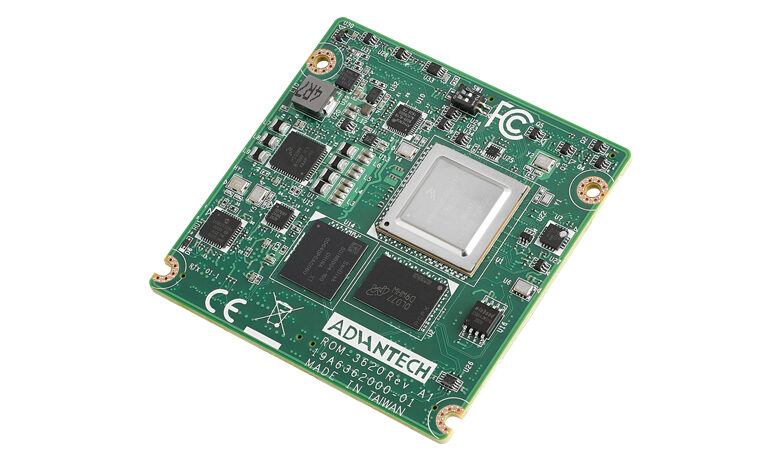

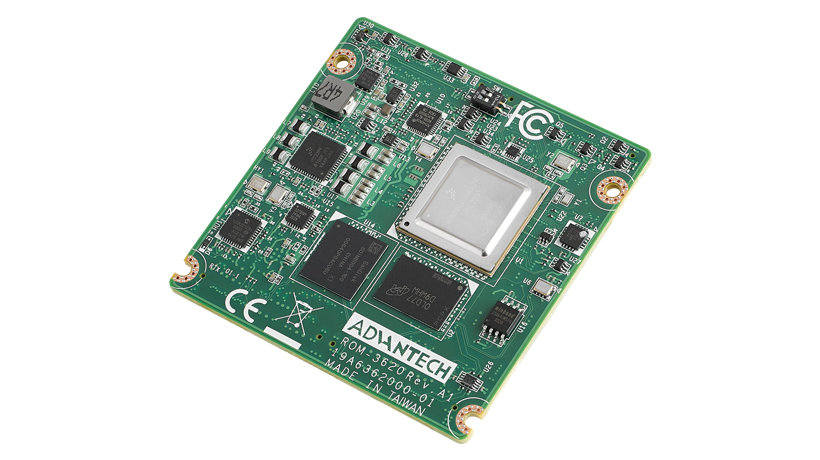

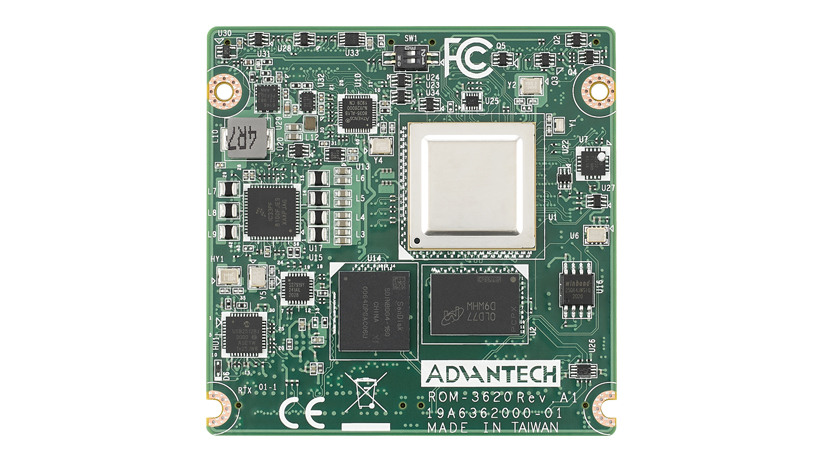

Advantech ROM-3620 là mô-đun máy tính theo chuẩn chân cắm RTX phiên bản 2.1, khổ 68 x 68 mm, nền NXP i.MX 8X Dual Plus. Đây là mô-đun chứ không phải máy chạy được ngay: toàn bộ tín hiệu đi ra một hàng chân cắm, phải cắm lên bo mang mới có cổng để đấu dây. Hai điểm riêng của mã này là nguồn dải rộng 5 đến 24 V, tức bo mang bớt được một tầng hạ áp, và hai cổng Gigabit cho phép tách hai lớp mạng trên cùng một máy. Bài viết nêu thông số theo tài liệu, thứ phải mua kèm, rồi so mã này với các mô-đun cùng chuẩn RTX.
Thông số kỹ thuật Advantech ROM-3620
Bảng dưới gom các thông số ghi trong tài liệu của mô-đun. Dung lượng bộ nhớ và dải nhiệt thay đổi theo mã đặt hàng đầy đủ, nên phải đối chiếu tài liệu hãng trước khi chốt cấu hình.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Mô-đun máy tính, cắm lên bo mang mới thành máy hoàn chỉnh |
| Chuẩn chân cắm | RTX phiên bản 2.1 |
| Kích thước | 68 x 68 mm |
| Nền xử lý | NXP i.MX 8X Dual Plus: hai đến bốn nhân ARM Cortex-A35, kèm nhân Cortex-M4F cho phần thời gian thực và một nhân xử lý tín hiệu số cho âm thanh và giọng nói |
| Bộ nhớ | LPDDR4, dung lượng 2 GB hoặc 4 GB hàn trên mô-đun |
| Lưu trữ tích hợp | eMMC 16 GB, thêm 8 MB flash QSPI NOR |
| Ngõ hiển thị | 2 ngõ LVDS 24 bit kênh đơn hoặc 2 ngõ MIPI DSI bốn làn; bộ điều khiển màn hình 1080p ở 60 khung hình, chạy được hai màn |
| Xử lý đồ hoạ và video | Nhân đồ hoạ Vivante GC7000 Lite; giải mã 4K theo H.265 và H.264, mã hoá H.264 |
| Mạng | 2 đường Ethernet 10/100/1000 Mbps, dùng giao diện RGMII tích hợp trên vi xử lý |
| Cổng USB | 1 USB 3.0, 1 USB 2.0, 1 USB 2.0 ở chế độ OTG |
| Cổng trường | 2 đường CAN-bus, 5 đường I2C, 1 đường I2S, 10 chân vào ra số |
| Khe mở rộng và camera | 1 khe PCIe, 1 cổng camera MIPI CSI bốn làn |
| Bộ đếm giám sát | 256 mức, đặt được từ 0 đến 128 giây |
| Nguồn cấp | Điện áp vào dải rộng 5 đến 24 V, lấy từ bo mang |
| Điều kiện làm việc | 0 đến 60 độ C, bản dải rộng âm 40 đến 85 độ C; độ ẩm 5 đến 95 phần trăm |
| Hệ điều hành | Linux và Android, kèm gói hỗ trợ phần cứng của hãng |
Ba dòng quyết định nhiều nhất. Dải nguồn 5 đến 24 V cho phép cấp thẳng từ tủ điện hoặc từ ắc quy, bỏ được một tầng biến đổi nguồn trên bo mang. Hai cổng Gigabit là thứ hiếm ở khổ 68 x 68 mm, và là lý do chính để chọn mã này. Nhân Cortex-M4F chạy riêng phần thời gian thực, nhưng chỉ có giá trị nếu phần mềm được viết để dùng nó. Bản đồ toàn bộ dòng mô-đun ROM theo chuẩn chân cắm nằm ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM.
Ghép ROM-3620 với gì
Mô-đun là một nửa của máy. Bốn hạng mục dưới đây phải chốt cùng lúc, nếu không đợt chạy thử sẽ dừng giữa chừng.
- Bo mang ROM-DB3900. Tài liệu hãng ghi đây là bo mang đánh giá cho mô-đun chuẩn RTX 2.0 (mã tương thích nêu tên là ROM-3420); dùng cho ROM-3620 theo RTX 2.1 phải xác nhận với hãng bảng chân trước khi đặt, rồi mới lấy làm gốc tham khảo khi vẽ bo mang riêng. Hãng cung cấp kèm sơ đồ tham chiếu, danh sách kiểm tra bố trí mạch, gói hỗ trợ phần cứng Linux và mã tham chiếu. Danh sách bo mang cùng chuẩn mô-đun cắm được nằm ở bài bo mang ROM-DB7503 và bản đồ bo mang cho mô-đun Advantech.
- Cách chạy thử. Danh mục chưa có bộ kit mang mã ROM-3620. Bộ cùng họ gần nhất là bộ kit ROM-DK3420 cho mô-đun chuẩn RTX 2.0, nhưng bộ đó theo phiên bản chuẩn cũ hơn nên chỉ dùng để tham khảo cách bố trí. Muốn chạy thử đúng mã này thì đặt kèm mô-đun lẻ một bo mang đã được hãng xác nhận tương thích.
- Bộ nguồn và cách đấu vào tủ. Dải 5 đến 24 V cho phép nối thẳng nguồn tủ 24 V, nhưng vẫn cần mạch chống ngược cực và mạch chống xung trên bo mang. Đây là phần hay bị bỏ qua khi lấy bo mang đánh giá làm mẫu, vì trên bàn thử nguồn luôn sạch.
- Tấm màn và cáp cho ngõ đã chọn. Hai ngõ hiển thị chạy được ở dạng LVDS 24 bit hoặc dạng MIPI DSI, và hai dạng này dùng tấm màn khác nhau. Chốt dạng ngõ trước khi đặt tấm màn, vì đổi về sau kéo theo sửa cả bo mang.
Advantech ROM-3620 dùng cho việc gì
Bốn nhân ARM Cortex-A35 kèm khối giải mã 4K đặt mô-đun này vào lớp cổng dữ liệu, biển báo và máy đọc mã. Trong lớp đó, mã này nghiêng về nhánh thiết bị lắp ngoài phòng máy: nguồn lấy thẳng từ tủ hoặc từ xe, hai lớp mạng tách rời, dải nhiệt rộng. Bốn chỗ dùng dưới đây phản ánh đúng nhánh ấy.
- Cổng dữ liệu tách hai lớp mạng. Một cổng Gigabit nối mạng thiết bị hiện trường, cổng còn lại nối mạng quản lý. Dữ liệu đi một chiều từ dưới lên, không trộn hai lớp mạng vào một đường. Bối cảnh chung của lớp thiết bị này có tại bài ứng dụng IoT trong quản lý năng lượng nhà máy.
- Thiết bị lắp trên xe và máy công trình. Hai đường CAN-bus đấu thẳng vào mạng điều khiển trên xe, dải nguồn 5 đến 24 V hợp với ắc quy, còn bản dải nhiệt âm 40 đến 85 độ C chịu được nhiệt trong khoang máy.
- Bảng thông tin hai màn tại trạm lẻ. Bộ điều khiển màn hình 1080p ở 60 khung hình chạy được hai màn cùng lúc, khối giải mã 4K lo phần nội dung. Không cần quạt nên vỏ máy kín được.
- Thiết bị điều khiển cần đúng nhịp. Nhân Cortex-M4F chạy vòng lặp điều khiển tách khỏi hệ điều hành, còn bộ đếm giám sát 256 mức tự tắt bật nguồn khi phần mềm ngừng đáp ứng, phù hợp với chỗ không có người trực.
So sánh ROM-3620 với các mô-đun cùng chuẩn RTX
Trục so sánh của họ mô-đun là chuẩn chân cắm. Ba mã dưới đây cùng nằm ở nhánh mô-đun khổ nhỏ, chỉ khác phiên bản chuẩn và nền xử lý; bo mang đánh giá ROM-DB3900 được tài liệu hãng ghi cho mô-đun RTX 2.0 như ROM-3420. Đây là nhóm phải cân khi bo mang còn đang vẽ.
| Mã mô-đun | Chuẩn chân cắm | Nền xử lý | Nguồn và dải nhiệt | Điểm mạnh |
|---|---|---|---|---|
| ROM-3620 | RTX 2.1 | NXP i.MX 8X Dual Plus, nhân Cortex-A35 kèm Cortex-M4F | 5 đến 24 V; 0 đến 60 độ C, bản dải rộng âm 40 đến 85 độ C | Hai cổng Gigabit, giải mã 4K, hai ngõ hiển thị, hai đường CAN-bus |
| ROM-3420 | RTX 2.0 | NXP i.MX6 hai nhân, ARM Cortex-A9, 1 GHz | 5 đến 24 V, tiêu thụ tối đa 6,25 W; 0 đến 60 độ C, bản dải rộng âm 40 đến 85 độ C | Mức tiêu thụ thấp, ba cổng nối tiếp, hợp thiết bị chạy pin |
| ROM-3310 | RTX 2.0, khổ 68 x 68 mm | TI Sitara AM3352, ARM Cortex-A8, 1 GHz | 5 đến 24 V, tiêu thụ tối đa 2,11 W; 0 đến 60 độ C, bản dải rộng âm 40 đến 85 độ C | Bốn cổng UART và hai đường CAN; hãng có bo đánh giá ROM-DB3900 và bộ kit đánh giá ROM-DK3310, đặt hàng riêng |
Phiên bản chuẩn là cột phải đọc trước. RTX 2.0 và RTX 2.1 có thể khác chức năng ở một số chân, nên đổi giữa hai mã trong bảng vẫn phải rà lại bảng chân trên bo mang chứ không cắm thẳng. Trong nhóm này, ROM-3620 là mã duy nhất có hai cổng Gigabit và giải mã 4K; nếu thiết bị chỉ cần một mạng và một màn nhỏ, mã tiêu thụ thấp hơn được trình bày ở bài mô-đun ROM-3420 chuẩn RTX 2.0.
Mua Advantech ROM-3620 ở đâu
ROM-3620 không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy nhúng đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: phiên bản chuẩn RTX mà bo mang đang theo, dung lượng bộ nhớ 2 GB hay 4 GB, điện áp nguồn thật ở vị trí lắp, dải nhiệt cần dùng, và sản lượng dự kiến theo năm. Nếu thiết bị dùng CAN-bus, nêu thêm số đường cần đưa ra ngoài để bo mang tính đủ đầu nối.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa chốt được nên tự ghép mô-đun với bo mang hay mua máy hộp có sẵn vỏ và nguồn, dùng công cụ chọn máy theo số cổng và môi trường rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech ROM-3620
ROM-3620 có chạy được khi chưa có bo mang không?
Không. ROM-3620 là mô-đun máy tính, chỉ mang vi xử lý, bộ nhớ, ổ eMMC và mạch nguồn lõi rồi đưa toàn bộ tín hiệu ra hàng chân cắm chuẩn RTX. Phải cắm lên bo mang mới có cổng thật để đấu dây. Bo mang đánh giá ROM-DB3900 được tài liệu hãng ghi cho mô-đun chuẩn RTX 2.0, nên dùng với ROM-3620 phải xác nhận bảng chân với hãng trước.
Nguồn 5 đến 24 V trên ROM-3620 có ý nghĩa gì?
Đa số mô-đun máy tính chỉ nhận 5 V, nên bo mang phải mang thêm mạch hạ áp từ nguồn tủ điện xuống. ROM-3620 nhận thẳng dải 5 đến 24 V, nên bo mang bớt được một tầng biến đổi nguồn. Với thiết bị lấy điện từ tủ 24 V hoặc từ ắc quy trên xe, đây là điểm rút gọn được mạch.
Nhân Cortex-M4F trên ROM-3620 dùng để làm gì?
Nhân đó chạy phần việc cần đúng nhịp thời gian thực, tách khỏi hệ điều hành trên các nhân Cortex-A35. Cách chia này giữ vòng lặp điều khiển không bị phần mạng và phần giao diện làm trễ. Đổi lại, phần mềm phải viết cho cả hai bên và phải có cơ chế trao đổi dữ liệu giữa chúng.
Hai cổng Gigabit trên ROM-3620 dùng vào việc gì?
Hai cổng cho phép tách mạng thiết bị hiện trường khỏi mạng văn phòng trên cùng một máy, thay vì dồn chung một đường. Đây là cách bố trí thường dùng cho cổng dữ liệu trong nhà máy. Muốn dùng cả hai, bo mang phải đưa đủ hai đầu nối RJ45 ra ngoài.
Có bộ kit đánh giá riêng cho ROM-3620 không?
Danh mục hiện không có bộ kit mang mã ROM-3620. Bộ kit cùng họ gần nhất là ROM-DK3420, nhưng bộ đó chạy mô-đun theo chuẩn RTX phiên bản 2.0 nên chỉ dùng để tham khảo cách bố trí. Muốn chạy thử đúng mã này, hỏi hãng mã bộ kit hoặc bo mang tương ứng; nếu dùng ROM-DB3900, vốn được tài liệu ghi cho chuẩn RTX 2.0, thì xác nhận bảng chân trước khi đặt kèm mô-đun lẻ.
