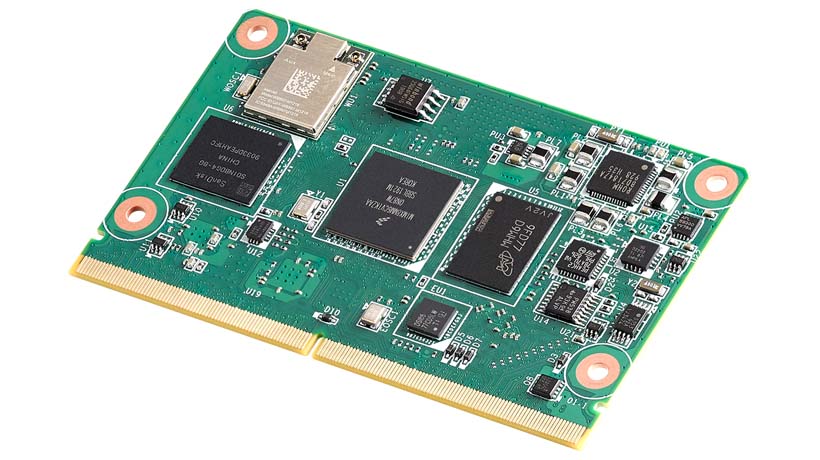

Advantech ROM-5721 là mô-đun máy tính theo chuẩn chân cắm SMARC, nền NXP i.MX 8M Mini với tối đa bốn nhân ARM Cortex-A53. Đây là mô-đun chứ không phải máy chạy được ngay: toàn bộ tín hiệu đi ra một hàng chân cắm ở cạnh bo, phải cắm lên bo mang mới có cổng để đấu dây. Điểm riêng của mã này là thiết kế công suất thấp đi kèm bộ cổng trường khá dày, gồm bốn cổng nối tiếp, bốn đường I2C và 12 chân vào ra số. Bài viết nêu thông số theo tài liệu, thứ phải mua kèm, rồi so mã này với các mô-đun khác chuẩn chân cắm.
Thông số kỹ thuật Advantech ROM-5721
Bảng dưới gom các thông số ghi trong tài liệu của mô-đun. Ô nào tài liệu không ghi rõ thì để nguyên là theo tài liệu hãng, phải xác nhận khi đặt hàng thay vì suy đoán.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Mô-đun máy tính, cắm lên bo mang mới thành máy hoàn chỉnh |
| Chuẩn chân cắm | SMARC |
| Nền xử lý | NXP i.MX 8M Mini, tối đa bốn nhân ARM Cortex-A53 |
| Bộ nhớ | LPDDR4 2 GB hàn trên mô-đun |
| Lưu trữ tích hợp | eMMC 8 GB |
| Ngõ hiển thị | 1 ngõ LVDS kênh đôi |
| Tăng tốc đồ hoạ | Hỗ trợ OpenGL ES 2.0 và OpenGL ES 1.1 bằng phần cứng |
| Đầu vào camera | 1 cổng MIPI-CSI bốn làn |
| Mạng | 1 cổng Gigabit Ethernet |
| Cổng USB | 4 USB 2.0 và 1 USB 2.0 ở chế độ OTG |
| Cổng trường | 4 UART, 4 I2C, 12 chân vào ra số |
| Khe mở rộng | 1 khe PCIe 2.0 |
| Đặc điểm nguồn | Thiết kế công suất thấp; điện áp vận hành và mức tiêu thụ theo tài liệu hãng, lấy từ bo mang |
| Kích thước và dải nhiệt | Khổ mô-đun SMARC; số đo và dải nhiệt theo tài liệu hãng |
| Hệ điều hành | Theo tài liệu hãng, kèm gói hỗ trợ phần cứng của hãng |
Hai dòng đáng chú ý khi thiết kế. Bốn cổng nối tiếp cùng 12 chân vào ra số là bộ cổng trường dày so với một mô-đun công suất thấp, đủ để một thiết bị nói chuyện với nhiều máy hiện trường mà không cần bộ chuyển đổi ngoài. Chỉ có một ngõ hiển thị dạng LVDS kênh đôi, nên thiết bị cần nhiều màn hoặc cần ngõ HDMI phải nhìn sang mã khác. Bản đồ toàn bộ dòng mô-đun ROM theo chuẩn chân cắm nằm ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM.
Ghép ROM-5721 với gì
Mô-đun là một nửa của máy. Bốn hạng mục dưới đây phải chốt cùng lúc, nếu không đợt chạy thử sẽ dừng giữa chừng.
- Bo mang ROM-DB5901. Đây là bo mang tham chiếu cho nhóm mô-đun SMARC phiên bản 2.0, trong đó có ROM-5721. Bo đưa ra HDMI 2.0 loại A, LVDS, MIPI DSI, DisplayPort, hai ngõ camera MIPI-CSI2, hai cổng nối tiếp bốn dây, khe thẻ nhớ, SATA III, đầu nối M.2 khoá E và khe PCIe. Danh sách bo mang cùng chuẩn mô-đun cắm được nằm ở bài bo mang ROM-DB7503 và bản đồ bo mang cho mô-đun Advantech.
- Cách chạy thử. Danh mục chưa có bộ kit mang đúng mã ROM-5721. Bộ gần nhất là ROM-DK5720, chạy mô-đun SMARC dòng ROM-5720 cùng nền NXP i.MX 8M, dùng được để đo trước sức tính toán của lớp này. Muốn thử đúng mã ROM-5721 thì đặt bo mang kèm mô-đun lẻ. Cách một bộ kit trọn gói rút ngắn tiến độ được trình bày ở bài bộ kit đánh giá ROM-1210 và cách chạy thử mô-đun.
- Mô-đun không dây cho khe PCIe. Khe PCIe 2.0 thường dành cho Wi-Fi hoặc mạng di động. Chốt sớm loại mô-đun không dây, vì nó kéo theo chỗ đặt ăng-ten trên vỏ máy và thủ tục chứng nhận vô tuyến.
- Tấm màn LVDS và cảm biến ảnh. Một ngõ LVDS kênh đôi ứng với một tấm màn cùng bảng mạch đèn nền; cổng MIPI-CSI bốn làn ứng với một cảm biến ảnh gắn thẳng. Hai thứ này giao hàng lâu, nên đặt cùng lúc với bo mang.
Advantech ROM-5721 dùng cho việc gì
Bốn nhân ARM Cortex-A53 với thiết kế công suất thấp đặt mô-đun này vào lớp cổng dữ liệu, biển báo và máy đọc mã. Trong lớp đó, mã này nghiêng hẳn về nhánh thiết bị chạy liên tục bằng nguồn nhỏ và có camera gắn trực tiếp. Bốn chỗ dùng dưới đây phản ánh đúng nhánh ấy.
- Máy đọc mã gắn cố định trên chuyền. Cổng MIPI-CSI bốn làn nhận thẳng cảm biến ảnh, không qua bộ chuyển đổi USB, nên độ trễ thấp và cụm mạch gọn. Thiết bị chạy suốt ca mà không cần quạt.
- Cổng dữ liệu không dây trong tủ điện. Bốn cổng nối tiếp gom số liệu từ đồng hồ đo và bộ điều khiển, khe PCIe mang mô-đun mạng di động để gửi dữ liệu ra ngoài khi tủ không có đường mạng. Bối cảnh chung của lớp thiết bị này có tại bài ứng dụng IoT trong quản lý năng lượng nhà máy.
- Bảng điều khiển một màn gắn trên máy. Ngõ LVDS kênh đôi chạy được tấm màn độ phân giải cao, khối tăng tốc OpenGL ES lo phần giao diện. Mười hai chân vào ra số nối thẳng tới nút bấm, đèn báo và cảm biến cửa.
- Thiết bị chạy pin hoặc chạy nguồn dự phòng. Thiết kế công suất thấp giữ được thời gian chạy dài trên một bộ pin nhỏ, và cho phép làm vỏ kín không khe thông gió cho môi trường nhiều bụi.
So sánh ROM-5721 với mô-đun khác chuẩn chân cắm
Trục so sánh của họ mô-đun là chuẩn chân cắm, vì chuẩn quyết định bo mang nào nhận được mô-đun. Ba mã dưới đây có sức tính toán gần nhau nhưng theo ba chuẩn khác nhau, nên không thay thế cho nhau trên cùng một bo mang. Đây là bảng dùng khi bo mang chưa vẽ và đội thiết kế còn được quyền chọn chuẩn.
| Mã mô-đun | Chuẩn chân cắm và bo mang nhận được | Khổ bo mô-đun | Ngõ hiển thị và camera | Việc hợp nhất |
|---|---|---|---|---|
| ROM-5721 | SMARC, bo mang ROM-DB5901 | Khổ mô-đun SMARC, số đo theo tài liệu hãng | 1 LVDS kênh đôi, 1 camera MIPI-CSI bốn làn | Thiết bị một màn, công suất thấp, nhiều cổng trường |
| ROM-3620 | RTX 2.1, bo mang ROM-DB3900 | 68 x 68 mm | 2 LVDS 24 bit hoặc 2 MIPI DSI bốn làn, 1 camera MIPI CSI bốn làn | Thiết bị lấy nguồn thẳng từ tủ 24 V, cần hai cổng Gigabit |
| ROM-7720 | Qseven 2.1, bo mang ROM-DB7503 | 70 x 70 mm | 1 HDMI 2.0 và 2 LVDS 24 bit, 2 camera MIPI CSI | Thiết bị nhiều màn và nhiều camera, cần mã hoá H.265 |
Chọn chuẩn trước rồi mới chọn mã. Khi bo mang đã vẽ theo SMARC, nhóm mã thay thế trực tiếp cho ROM-5721 nằm trong bài mô-đun SMARC ROM-5780 và bảng so các mô-đun SMARC. Khi thiết bị không có ràng buộc chặt về hình dáng và sản lượng chỉ vài chục chiếc mỗi năm, hướng dùng bo mạch đơn có sẵn thường rẻ hơn vì bỏ được hẳn khâu thiết kế bo mang.
Mua Advantech ROM-5721 ở đâu
ROM-5721 không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy nhúng đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: phiên bản SMARC mà bo mang đang theo, loại tấm màn và độ phân giải, có dùng camera MIPI hay không, loại mô-đun không dây dự kiến cắm vào khe PCIe, và sản lượng dự kiến theo năm. Nếu bo mang riêng chưa vẽ xong, nêu thêm mốc thời gian phải có mẫu chạy được.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa chốt được nên tự ghép mô-đun với bo mang hay mua máy hộp có sẵn vỏ và nguồn, dùng công cụ chọn máy theo số cổng và môi trường rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech ROM-5721
ROM-5721 chạy được một mình không?
Không. ROM-5721 là mô-đun máy tính theo chuẩn SMARC, chỉ mang vi xử lý, bộ nhớ, ổ eMMC và mạch nguồn lõi rồi đưa tín hiệu ra hàng chân cắm ở cạnh bo. Phải cắm lên bo mang SMARC mới có cổng thật để đấu dây. Mua mô-đun mà chưa có bo mang thì chưa chạy thử được.
Bo mang nào nhận ROM-5721?
Bo mang tham chiếu của hãng cho nhóm mô-đun SMARC phiên bản 2.0, trong đó có ROM-5721, là ROM-DB5901. Bo này đưa ra HDMI 2.0, LVDS, MIPI DSI, DisplayPort, hai ngõ camera MIPI-CSI2, cổng nối tiếp, SATA III, đầu nối M.2 và khe PCIe, đủ để đấu thử toàn bộ bộ cổng của mô-đun.
ROM-5721 khác ROM-5620 ở chỗ nào?
Hai mã cùng theo chuẩn SMARC nên cùng họ bo mang, khác ở nền xử lý và bộ cổng. ROM-5721 dùng NXP i.MX 8M Mini với tối đa bốn nhân Cortex-A53, thiên về mức tiêu thụ thấp. ROM-5620 dùng NXP i.MX8X, có hai cổng Gigabit và chip bảo mật TPM 2.0, hợp với thiết bị cần hai mạng tách rời.
Khe PCIe trên ROM-5721 dùng để làm gì?
Khe PCIe 2.0 thường dùng cho mô-đun không dây, tức Wi-Fi hoặc mạng di động, khi thiết bị phải gửi dữ liệu mà không kéo dây mạng. Muốn dùng được, bo mang phải đưa khe đó ra đúng dạng đầu nối và phải chừa chỗ cho ăng-ten trên vỏ máy.
Có bộ kit đánh giá riêng cho ROM-5721 không?
Danh mục hiện không có bộ kit mang đúng mã ROM-5721. Bộ kit gần nhất là ROM-DK5720, chạy mô-đun SMARC dòng ROM-5720 cùng nền NXP i.MX 8M. Muốn chạy thử đúng mã này, cách chắc chắn là đặt bo mang ROM-DB5901 kèm mô-đun lẻ, hoặc hỏi hãng mã bộ kit tương ứng khi gửi yêu cầu báo giá.
