PPC-3060S-PN80A là máy tính bảng điều khiển công nghiệp cỡ 6,5 inch của Advantech, mã nhỏ nhất trong nhóm panel PC thân mỏng của hãng. Máy chạy Intel Celeron N2807 hai nhân, màn hình 1024 x 600, khối máy chỉ 197,6 x 150,6 x 41 mm và nặng 1,5 kg, nhận nguồn 12 đến 24 VDC với mức tiêu thụ 11 W. Bài viết trình bày bảng thông số, giới hạn về giao diện của màn cỡ nhỏ, các vị trí lắp thực tế, so sánh với những mã cùng dòng và nơi đặt mua.
Nhóm panel PC thường bắt đầu từ cỡ 10 inch. Mã 6,5 inch nằm dưới mức đó, và điều này thay đổi cách dùng máy chứ không chỉ thay đổi kích thước. Trên một màn hình nhỏ như vậy, việc thiết kế giao diện quan trọng ngang với việc chọn cấu hình phần cứng, nên phần đó được nói riêng ở dưới.
Thông số kỹ thuật PPC-3060S-PN80A
Bảng dưới tổng hợp theo thông số công bố của mã này. Phần bộ nhớ và ổ lưu trữ thay đổi theo đơn đặt nên cần xác nhận lại khi lập cấu hình.
| Hạng mục | Thông số |
|---|---|
| Vi xử lý | Intel Celeron N2807 hai nhân, 1,58 GHz |
| Bộ nhớ trong | 1 khe SODIMM DDR3L 1333 MHz, tối đa 4 GB |

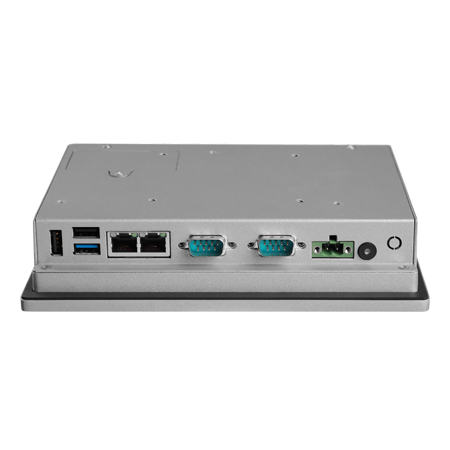

| Mạng | 2 cổng Ethernet 10/100/1000 Mbps, chip Intel I211 |
| Cổng nối tiếp | 2 cổng: 1 cổng RS-232 và 1 cổng RS-232/422/485 chọn chế độ trong BIOS |
| Cổng khác | 2 cổng USB |
| Khe mở rộng | 1 khe mini PCIe kích thước đầy đủ |

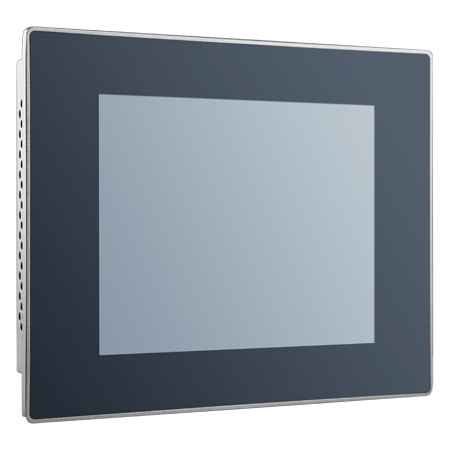

| Màn hình | LCD TFT 6,5 inch, đèn nền LED |
| Độ phân giải | 1024 x 600 |
| Cảm ứng | Bộ điều khiển giao tiếp RS-232, độ truyền sáng 80 phần trăm cộng trừ 5 |
| Vỏ máy | Hợp kim nhôm, thiết kế không quạt, đặt bàn hoặc treo tường |
| Nguồn cấp | 12 đến 24 VDC, tiêu thụ 11 W |
| Kích thước | 197,6 x 150,6 x 41 mm |
| Trọng lượng | 1,5 kg |
| Nhiệt độ làm việc | 0 đến 50 độ C với ổ thể rắn, 0 đến 40 độ C với ổ cứng cơ |
| Nhiệt độ lưu kho | Âm 30 đến 60 độ C |
| Độ ẩm | 10 đến 95 phần trăm ở 40 độ C, không ngưng tụ |
| Chống sốc và rung | Theo IEC 60068-2-27 và IEC 60068-2-64 |
| Chứng nhận an toàn | CB, CCC, BSMI, UL |
| Chứng nhận tương thích điện từ | CE, FCC nhóm B, BSMI |
| Hệ điều hành | Windows 7 bản 32 và 64 bit, Windows 10 bản 64 bit, WES7P, WEC7, Windows 10 IoT LTSC, Linux, Android 6.0 |
Ba con số trong bảng định hình cách dùng máy. Trần bộ nhớ 4 GB là mức thấp so với các mã lớn hơn cùng dòng, đủ cho một giao diện vận hành và một tiến trình thu thập dữ liệu, nhưng không dành cho cơ sở dữ liệu tại chỗ hay phần mềm phân tích. Mức tiêu thụ 11 W cho phép cấp nguồn từ chính bộ nguồn 24 V trong tủ mà không phải tính lại toàn bộ phụ tải. Trọng lượng 1,5 kg là con số quyết định khi máy treo tường: một giá đỡ thông thường chịu được mà không phải khoan vào kết cấu chịu lực.
Màn 6,5 inch chứa được bao nhiêu thông tin
Đây là câu hỏi nên trả lời trước khi đặt hàng, vì phần cứng không sửa được sai lầm ở khâu thiết kế giao diện. Diện tích hiển thị của màn 6,5 inch chỉ khoảng một phần ba màn 10,4 inch, trong khi ngón tay người dùng vẫn giữ nguyên kích thước.
Một nút bấm cảm ứng dùng được cần cạnh tối thiểu khoảng một centimet rưỡi, tức khoảng 60 điểm ảnh trên tấm nền này. Với độ phân giải 1024 x 600, sau khi trừ thanh tiêu đề và dòng trạng thái, phần còn lại chứa vừa khoảng sáu đến tám nút cỡ đó, kèm một vùng hiển thị số liệu lớn. Đó là giới hạn thực tế, và nó gợi ra ba nguyên tắc khi làm giao diện.
- Chia trang thay vì nén nội dung. Ba trang đơn giản dễ dùng hơn một trang dày đặc. Người vận hành nhớ vị trí nút theo thói quen, nên số trang không phải là vấn đề, còn nút quá nhỏ thì luôn là vấn đề.
- Chỉ một con số lớn mỗi trang. Màn nhỏ hợp với việc hiển thị một đại lượng chính, ví dụ khối lượng, nhiệt độ hoặc số đếm, đọc được từ khoảng cách hai mét.
- Đưa bảng biểu ra nơi khác. Danh sách và báo cáo nên xem trên máy tính văn phòng qua mạng, còn panel PC làm nhiệm vụ vận hành tại chỗ. Hai cổng Ethernet của máy đủ để vừa nối mạng nhà máy vừa nối riêng với thiết bị điều khiển.
Nếu giao diện bắt buộc phải hiện bảng nhiều cột, cỡ 6,5 inch không phải lựa chọn đúng và nên chuyển lên nhóm 10 inch trở lên, chẳng hạn PPC-3100S-PBE với độ phân giải 1024 x 768.

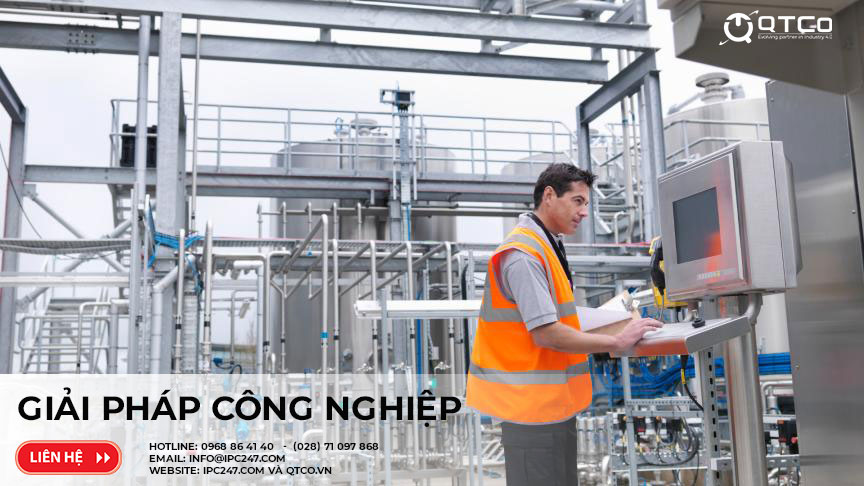

PPC-3060S-PN80A dùng cho việc gì
Mã này hợp với vị trí mà chỗ trống rất hạn chế và nhiệm vụ vận hành đơn giản. Bốn tình huống dưới đây thường gặp ở dự án trong nước.
- Trạm hiển thị tại từng vị trí thao tác. Mỗi công đoạn một máy nhỏ, hiện lệnh sản xuất và số lượng đã làm. Cách này rẻ hơn dùng một màn lớn dùng chung cho cả chuyền và người vận hành không phải rời vị trí.
- Bảng điều khiển máy phụ trợ. Máy pha trộn, máy nạp liệu, tủ khí nén. Vỏ máy vốn nhỏ nên không có chỗ cho panel PC cỡ lớn, còn nội dung hiển thị chỉ gồm vài thông số.
- Thiết bị lắp trên xe và trên giá di động. Xe đẩy kiểm kê trong kho, giá dụng cụ di động, xe nâng nhỏ. Khối lượng 1,5 kg và dải nguồn 12 đến 24 VDC cho phép lấy điện trực tiếp từ ắc quy của phương tiện.
- Cổng vào ra và điểm chấm công tại xưởng. Máy treo tường cạnh cửa, đọc thẻ qua đầu đọc nối cổng nối tiếp, hiển thị xác nhận cho người ra vào.
Toàn bộ nhóm máy này nằm trong danh mục máy tính màn hình cảm ứng trên site. Nếu cần phân biệt panel PC với màn hình rời nối vào máy tính đặt trong tủ, bài màn hình IPC cảm ứng là gì nêu rõ ranh giới giữa hai nhóm.
So sánh với các dòng cùng nhóm
Bảng dưới đặt mã 6,5 inch cạnh ba panel PC lớn hơn đang có trên trang cửa hàng của site, theo trục kích thước thân máy và khả năng đấu nối.
| Model | Màn hình | Vi xử lý và bộ nhớ | Cổng nối tiếp và mở rộng | Kích thước và khối lượng | Điểm mạnh |
|---|---|---|---|---|---|
| PPC-3060S-PN80A | 6,5 inch, 1024 x 600 | Celeron N2807 hai nhân 1,58 GHz, tối đa 4 GB | 2 COM, 1 khe mini PCIe | 197,6 x 150,6 x 41 mm, 1,5 kg | Nhỏ và nhẹ nhất nhóm, tiêu thụ 11 W, đặt bàn hoặc treo tường |
| PPC-3100S | 10,4 inch, 1024 x 768 hoặc 800 x 600 | Celeron N2930 bốn nhân 1,83 GHz, tối đa 8 GB | 2 COM, 1 khe mini PCIe | 272 x 217 x 46 mm, 1,9 kg | Bốn nhân, mặt trước IP66 phẳng liền khối, có đèn báo trạng thái E-Eye |
| PPC-3120-RAE | 12,1 inch, XGA | Atom D2550 hai nhân 1,86 GHz, tối đa 4 GB | 4 COM, 1 mini PCIe, 1 PCIe x1 và 1 PCI | Theo tài liệu hãng | Nhiều cổng nối tiếp và có khe cắm card tiêu chuẩn |
| TPC-1251T | 12,1 inch, XGA | Atom E3827 hai nhân 1,75 GHz, 4 GB | 2 COM, 1 mini PCIe hỗ trợ mô-đun iDoor | Theo tài liệu hãng | Dải nhiệt âm 20 đến 60 độ C, mặt trước IP66 bản mặt phẳng |
Ba hướng chọn từ bảng này. Nếu giao diện cần thêm chỗ mà vị trí lắp vẫn hẹp, PPC-3100S lớn hơn một bậc, thân chỉ dày thêm 5 mm và nặng thêm 0,4 kg. Nếu phải đấu nhiều thiết bị nối tiếp hoặc cần cắm card chuyên dụng, PPC-3120-RAE có bốn cổng nối tiếp cùng khe PCI và PCIe. Nếu vị trí lắp lạnh hoặc nóng vượt ngưỡng 0 đến 50 độ C, TPC-1251T có dải nhiệt rộng hơn hẳn, đổi lại khối máy lớn hơn.
Mua PPC-3060S-PN80A ở đâu
Mã này là hàng đặt theo dự án, không nằm trong danh sách hàng sẵn của trang cửa hàng, nên cấu hình và thời gian giao xác nhận theo từng đơn. Thời gian bảo hành tiêu chuẩn cho nhóm máy này là 24 tháng.
Bốn thông tin nên nêu khi gửi yêu cầu báo giá: kiểu lắp là đặt bàn, treo tường hay khoét mặt tủ; điện áp thực tế tại vị trí lắp; số thiết bị nối tiếp cần đấu vào hai cổng có sẵn; và phần mềm vận hành chạy trên hệ điều hành nào. Với mã cỡ nhỏ, nên gửi kèm bản phác giao diện dự kiến, vì đó là căn cứ rõ nhất để xác nhận màn 6,5 inch có đủ chỗ hay phải chuyển lên cỡ lớn hơn.
Để đối chiếu cấu hình với các dòng máy tính công nghiệp khác trước khi chốt, xem bài cấu hình máy tính công nghiệp trên IPC247. Nếu chưa rõ nên chọn cỡ màn nào cho vị trí hiện có, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về PPC-3060S-PN80A
PPC-3060S-PN80A là máy gì?
PPC-3060S-PN80A là máy tính bảng điều khiển công nghiệp cỡ 6,5 inch của Advantech, gộp màn hình cảm ứng và máy tính không quạt vào một khối nặng 1,5 kg. Máy chạy Intel Celeron N2807 hai nhân 1,58 GHz, vỏ hợp kim nhôm, nhận nguồn 12 đến 24 VDC và tiêu thụ 11 W.
Màn 6,5 inch độ phân giải 1024 x 600 hiển thị được bao nhiêu thông tin?
Đủ cho một trang giao diện gọn: khoảng sáu đến tám nút bấm cỡ ngón tay, một vùng số liệu lớn và một dòng trạng thái. Không đủ cho bảng nhiều cột hay sơ đồ công nghệ. Khi thiết kế giao diện cho cỡ này, nên chia thành nhiều trang đơn giản thay vì nhồi mọi thứ vào một màn hình.
Máy nhận tối đa bao nhiêu bộ nhớ?
Máy có một khe SODIMM DDR3L 1333 MHz và nhận tối đa 4 GB. Đây là trần cứng, không nâng thêm được vì chỉ có một khe. Với phần mềm vận hành thông thường và hệ điều hành nhúng, mức này đủ dùng; còn phần mềm cần nhiều bộ nhớ thì nên chọn mã có trần 8 GB.
PPC-3060S-PN80A lắp đặt theo kiểu nào?
Máy đặt được trên bàn hoặc treo tường tuỳ vị trí, ngoài ra khoét mặt tủ như các panel PC khác. Khối máy chỉ 197,6 x 150,6 x 41 mm và nặng 1,5 kg nên giá đỡ không cần gia cường đặc biệt. Cần chừa khoảng hở phía sau cho cụm cổng và dây nguồn.
Bộ điều khiển cảm ứng giao tiếp RS-232 có ảnh hưởng gì khi cài đặt?
Bộ điều khiển cảm ứng dùng một đường RS-232 nội bộ chứ không dùng USB, nên khi cài lại hệ điều hành phải cài đúng trình điều khiển cảm ứng và giữ nguyên cổng đã gán. Nếu bỏ qua bước này, màn hình vẫn hiển thị nhưng thao tác chạm không nhận.
