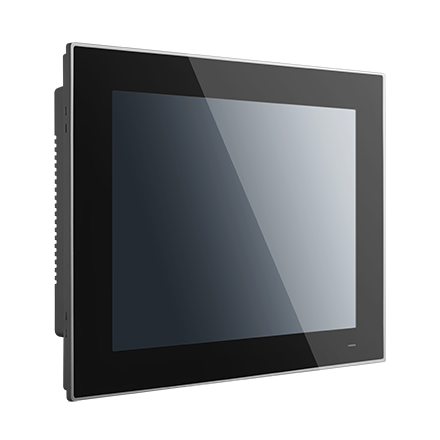

PPC-3100S-PBE là máy tính bảng điều khiển công nghiệp 10,4 inch của Advantech, gộp màn hình cảm ứng điện dung và một máy tính không quạt vào cùng một khối. Máy chạy Intel Celeron N2930 bốn nhân, vỏ hợp kim nhôm, mặt trước phẳng đạt IP66, nhận nguồn 12 đến 24 VDC và tiêu thụ 16 W. Bài viết trình bày bảng thông số, khác biệt giữa hai hậu tố PBE và RAE, các vị trí lắp thực tế, so sánh với những mã cùng dòng và nơi đặt mua.
Trong danh mục panel PC của hãng, dòng PPC-3000S là nhóm thân mỏng dành cho tủ điều khiển chật. Khối máy chỉ dày 46 mm và nặng 1,9 kg, tức là gá được lên tay đỡ VESA 75 mà không cần khung phụ. Điểm cần chú ý ngay từ đầu: cùng một dòng PPC-3100S có hai bản khác nhau ở lớp cảm ứng và tấm nền, và hậu tố trong mã đặt hàng chính là chỗ phân biệt.
Thông số kỹ thuật PPC-3100S-PBE
Bảng dưới tổng hợp theo thông số công bố của bản PBE. Phần cấu hình bộ nhớ và ổ lưu trữ thay đổi theo đơn đặt nên cần xác nhận lại khi lập cấu hình.
| Hạng mục | Thông số |
|---|---|
| Vi xử lý | Intel Celeron N2930 bốn nhân, 1,83 GHz, bộ nhớ đệm 2 MB |
| Bộ nhớ trong | 1 khe SODIMM DDR3L 1333 MHz, tối đa 8 GB |
| Lưu trữ | 1 khay SATA 2,5 inch và 1 khe mSATA |
| Mạng | 2 cổng Ethernet 10/100/1000 Mbps, chip Realtek 8119i |
| Cổng nối tiếp | 2 cổng: 1 cổng RS-232 và 1 cổng RS-232/422/485 chọn chế độ trong BIOS |
| Cổng khác | 2 cổng USB 2.0 và 1 cổng USB 3.0 |
| Khe mở rộng | 1 khe mini PCIe kích thước đầy đủ |
| Bộ đếm giám sát | 255 mức, đặt bằng phần mềm |
| Màn hình | LCD TFT 10,4 inch, đèn nền LED, độ phân giải 1024 x 768 |
| Độ sáng và tương phản | 350 cd/m2, tỷ lệ tương phản 1200:1 |
| Góc nhìn | 88 độ ở cả bốn hướng |
| Số màu | 262 nghìn hoặc 16,2 triệu tuỳ chế độ |
| Tuổi thọ đèn nền | 30.000 giờ |
| Cảm ứng | Điện dung chiếu 5 điểm chạm, bộ điều khiển giao tiếp USB, mặt kính độ cứng trên 7H, truyền sáng 88 phần trăm cộng trừ 2 |
| Cấp bảo vệ mặt trước | IP66, mặt phẳng liền khối |
| Vỏ máy | Hợp kim nhôm, thiết kế không quạt, gá VESA 75 |
| Nguồn cấp | 12 đến 24 VDC, tiêu thụ 16 W |
| Kích thước | 272 x 217 x 46 mm |
| Trọng lượng | 1,9 kg |
| Nhiệt độ làm việc | 0 đến 50 độ C với ổ thể rắn, 0 đến 40 độ C với ổ cứng cơ |
| Nhiệt độ lưu kho | Âm 40 đến 60 độ C |
| Độ ẩm | 10 đến 95 phần trăm ở 40 độ C, không ngưng tụ |
| Chống rung và sốc | Rung ngẫu nhiên 5 đến 500 Hz mức 2 Grms khi dùng ổ thể rắn, theo IEC 60068-2-64; sốc 10 G trong 11 mili giây theo IEC 60068-2-27 |
| Chứng nhận an toàn | CB, CCC, BSMI, UL |
| Chứng nhận tương thích điện từ | CE, FCC nhóm B, BSMI |
| Hệ điều hành | Windows 7, Windows 8.1, Windows 10, WES7, WEC7, Linux, Android |
Ba chi tiết trong bảng đáng chú ý khi lập cấu hình. Thứ nhất, máy có cả khay 2,5 inch và khe mSATA, cho phép đặt hệ điều hành trên mSATA còn khay 2,5 inch dành cho phân vùng ghi liên tục; cách này giảm rủi ro hỏng dữ liệu khi mất điện đột ngột. Thứ hai, dải nguồn 12 đến 24 VDC hẹp hơn nhóm 9 đến 32 VDC của một số mã khác, nên nếu nguồn tại chỗ hay sụt áp thì phải kiểm tra ngưỡng dưới. Thứ ba, tuổi thọ đèn nền 30.000 giờ tương đương khoảng ba năm rưỡi chạy liên tục, con số nên đưa vào kế hoạch thay thế nếu trạm hoạt động ba ca.
Hậu tố PBE và RAE quyết định những gì
Đây là phần hay gây nhầm nhất khi đặt hàng dòng PPC-3100S. Phần máy tính của hai bản giống nhau: cùng Celeron N2930, cùng bộ nhớ, cùng bộ cổng, cùng khe mở rộng. Khác biệt nằm hoàn toàn ở khối hiển thị và cảm ứng.
| Hạng mục | Bản PBE | Bản RAE |
|---|---|---|
| Kiểu cảm ứng | Điện dung chiếu, 5 điểm chạm | Điện trở 5 dây |
| Bộ điều khiển cảm ứng | Giao tiếp USB | Giao tiếp RS-232 |
| Độ bền cảm ứng | Mặt kính độ cứng trên 7H | Trên 35 triệu lần chạm tại một điểm |
| Độ phân giải | 1024 x 768 | 800 x 600 |
| Độ sáng | 350 cd/m2 | 400 cd/m2 |
| Tương phản | 1200:1 | 700:1 |
| Góc nhìn | 88 độ bốn hướng | 80 độ trái phải, 70 độ trên dưới |
| Độ truyền sáng | 88 phần trăm cộng trừ 2 | 80 phần trăm cộng trừ 5 ở bước sóng 550 nm |
| Nhiệt độ làm việc | 0 đến 50 độ C với ổ thể rắn, 0 đến 40 độ C với ổ cơ | 0 đến 50 độ C với ổ thể rắn, 0 đến 45 độ C với ổ cơ |
Cách chọn giữa hai bản dựa trên một câu hỏi duy nhất: người vận hành có đeo găng tay khi thao tác hay không. Nếu có, bản RAE là lựa chọn bắt buộc, vì cảm ứng điện trở nhận lực ấn chứ không phụ thuộc tính dẫn điện của ngón tay. Nếu không, bản PBE cho hình ảnh sắc nét hơn nhờ độ phân giải cao hơn một bậc, tương phản gấp gần hai lần và góc nhìn rộng đều bốn hướng. Ngoài ra, mặt kính trên 7H của bản PBE chịu xước tốt hơn màng phủ của cảm ứng điện trở, phù hợp với trạm có nhiều người dùng lạ.
PPC-3100S-PBE dùng cho việc gì
Cỡ 10,4 inch tỷ lệ 4:3 nằm ở ranh giới: đủ để hiện một trang giao diện có bảng, nhưng không đủ cho nhiều cửa sổ cùng lúc. Bốn tình huống dưới đây thường gặp ở dự án trong nước.
- Trạm thao tác trên máy đơn lẻ. Máy đóng gói, máy dán nhãn, máy kiểm tra chi tiết. Giao diện chỉ gồm vài trang thông số và nút chạy dừng, khối máy mỏng 46 mm gá vừa vào cánh tủ của chính máy đó.
- Bàn kiểm tra cuối chuyền. Nhân viên nhập kết quả và quét mã sản phẩm. Cảm ứng điện dung cho thao tác vuốt cuộn danh sách nhanh, còn hai cổng nối tiếp đủ để đấu đầu đọc mã và cân điện tử.
- Tủ điều khiển thiết bị phụ trợ. Trạm khí nén, hệ thống nước làm mát, hệ thống hút bụi. Nguồn tại chỗ thường là 24 VDC lấy thẳng từ bộ nguồn trong tủ, đúng dải cấp của máy.
- Quầy tra cứu và thiết bị điểm bán. Máy treo lên tay đỡ VESA 75, người dùng phổ thông thao tác như trên điện thoại. Mặt trước IP66 lau rửa được nhiều lần mỗi ngày.
Nếu môi trường lắp đặt có nhiệt độ dưới 0 độ C hoặc rung mạnh kéo dài, nên xem sang dòng có dải nhiệt rộng hơn, chẳng hạn TPC-1551T làm việc từ âm 20 độ C. Toàn bộ nhóm máy này nằm trong danh mục máy tính màn hình cảm ứng trên site.
So sánh với các dòng cùng nhóm
Bảng dưới đặt PPC-3100S-PBE cạnh ba mã panel PC khác đang có trên trang cửa hàng của site, theo trục bộ cổng và dải nguồn.
| Model | Màn hình và cảm ứng | Vi xử lý | Cổng chính | Nguồn | Điểm mạnh |
|---|---|---|---|---|---|
| PPC-3100S-PBE | 10,4 inch 1024 x 768, điện dung 5 điểm | Intel Celeron N2930 bốn nhân 1,83 GHz | 2 Gigabit, 2 COM, 1 USB 3.0, 2 USB 2.0 | 12 đến 24 VDC, 16 W | Thân mỏng 46 mm, nặng 1,9 kg, tương phản 1200:1, gá VESA 75 |
| PPC-3100S-RAE | 10,4 inch 800 x 600, điện trở 5 dây | Intel Celeron N2930 bốn nhân 1,83 GHz | 2 Gigabit, 2 COM, 1 USB 3.0, 2 USB 2.0 | 12 đến 24 VDC, 16 W | Thao tác được khi đeo găng, độ bền trên 35 triệu lần chạm |
| PPC-3100-RE9A | 10,4 inch SVGA, điện trở | Intel Atom E3940 bốn nhân 1,6 GHz | 2 Gigabit Intel I210, 5 COM gồm 1 cổng RS-422/485 cách ly, 4 USB 3.0, VGA và HDMI | 9 đến 32 VDC | Bộ cổng dày nhất nhóm 10,4 inch, dải nguồn rộng, có ngõ vào ra số tuỳ chọn |
| PPC-3120S | 12,1 inch XGA, điện trở 5 dây | Intel Celeron N2930 bốn nhân 1,83 GHz | 2 Gigabit, 2 COM, 1 USB 3.0, 2 USB 2.0 | Theo tài liệu hãng | Cùng nền tảng trên màn lớn hơn một cỡ, mặt trước IP66 phẳng liền khối |
Ba hướng chọn từ bảng này. Nếu phải đấu nhiều thiết bị nối tiếp, hoặc nguồn tại chỗ dao động mạnh, PPC-3100-RE9A có năm cổng nối tiếp, bốn cổng USB 3.0 và dải nguồn 9 đến 32 VDC. Nếu giao diện chật trên màn 10,4 inch, PPC-3120S lớn hơn một cỡ mà giữ nguyên nền tảng và bộ cổng. Còn nếu chỉ cần thay lớp cảm ứng cho phù hợp với găng tay, bản RAE cùng mã thân máy là phương án đơn giản nhất, không phải đổi thiết kế cơ khí.
Mua PPC-3100S-PBE ở đâu
Dòng máy này có trang sản phẩm riêng trên site: máy tính công nghiệp màn hình cảm ứng PPC-3100S, kèm bảng thông số đối chiếu hai bản PBE và RAE. Thời gian bảo hành tiêu chuẩn cho nhóm máy này là 24 tháng.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: người vận hành có đeo găng tay hay không, kích thước lỗ khoét trên cánh tủ hoặc kiểu gá VESA, điện áp thực tế tại vị trí lắp và mức sụt áp khi tải nặng, số thiết bị nối tiếp cần đấu, và phần mềm vận hành chạy trên hệ điều hành nào. Thông tin đầu tiên quyết định chọn bản PBE hay RAE, và đây là lựa chọn không đổi được sau khi máy đã giao.
Để đối chiếu với các dòng panel PC khác của hãng, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu chưa rõ nên chọn panel PC hay tách riêng màn hình với máy tính, bài màn hình IPC cảm ứng là gì nêu ranh giới giữa hai phương án, còn công cụ chọn máy theo yêu cầu đưa ra danh sách mã phù hợp với điều kiện lắp đặt cụ thể.
Câu hỏi thường gặp về PPC-3100S-PBE
PPC-3100S-PBE là máy gì?
PPC-3100S-PBE là máy tính bảng điều khiển công nghiệp 10,4 inch của Advantech, gộp màn hình cảm ứng và máy tính không quạt vào một khối dày 46 mm. Máy chạy Intel Celeron N2930 bốn nhân 1,83 GHz, vỏ hợp kim nhôm, mặt trước phẳng đạt IP66 và nhận nguồn một chiều 12 đến 24 VDC.
Hậu tố PBE và RAE trên cùng dòng PPC-3100S khác nhau ở đâu?
Hai hậu tố quyết định lớp cảm ứng và tấm nền. Bản PBE dùng cảm ứng điện dung chiếu 5 điểm, độ phân giải 1024 x 768, độ sáng 350 cd/m2, tương phản 1200:1, góc nhìn 88 độ bốn hướng. Bản RAE dùng cảm ứng điện trở 5 dây, độ phân giải 800 x 600, độ sáng 400 cd/m2, tương phản 700:1. Phần máy tính bên trong giống nhau.
Bản PBE có thao tác được khi đeo găng tay không?
Cảm ứng điện dung chiếu nhận thao tác kém khi người vận hành đeo găng tay dày hoặc găng cao su ướt. Nếu công việc bắt buộc đeo găng, nên chọn bản RAE dùng cảm ứng điện trở 5 dây, loại này nhận lực ấn nên không phụ thuộc vào tính dẫn điện của ngón tay.
E-Eye trên nắp sau của máy dùng để làm gì?

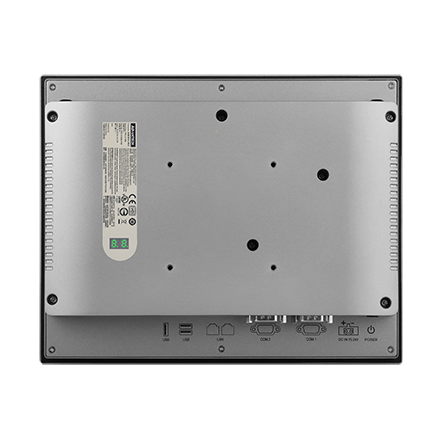

E-Eye là đèn báo trạng thái hệ thống đặt ở mặt sau máy. Đèn cho biết máy đang khởi động, đang chạy hay đã dừng, giúp người bảo trì phân biệt lỗi nguồn với lỗi phần mềm mà không phải tháo máy khỏi tủ hay cắm màn hình phụ.
PPC-3100S-PBE chịu được nhiệt độ và rung động tới mức nào?
Dải nhiệt làm việc là 0 đến 50 độ C khi dùng ổ thể rắn, thu hẹp còn 0 đến 40 độ C khi dùng ổ cứng cơ. Nhiệt độ lưu kho là âm 40 đến 60 độ C. Máy chịu rung ngẫu nhiên 5 đến 500 Hz mức 2 Grms khi dùng ổ thể rắn, theo IEC 60068-2-64, và chịu sốc 10 G trong 11 mili giây theo IEC 60068-2-27.
