PPC-3210SW-PAE là panel PC không quạt của Advantech, màn hình Full HD 21,5 inch cảm ứng điện dung, mặt trước đạt cấp bảo vệ IP65 và vỏ sau bằng hợp kim nhôm. Máy lấy nguồn một chiều từ tủ điện, nên phần hay gây lỗi tại hiện trường không nằm ở cấu hình mà ở tuyến cấp nguồn. Bài viết nêu thông số, cách tính sụt áp trên dây, các vị trí lắp thực tế, so sánh với những mã cùng nhóm và nơi đặt mua.
Thông số kỹ thuật PPC-3210SW-PAE
Bảng dưới lấy theo tài liệu sản phẩm của hãng.
| Hạng mục | Nội dung | Ghi chú |
|---|---|---|

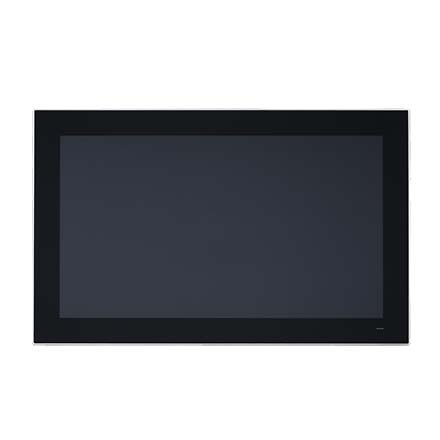

| Màn hình | LED 21,5 inch, Full HD 1920 x 1080 | Đủ chỗ cho giao diện nhiều khung số liệu |
| Cảm ứng | Cảm ứng điện dung đa điểm, mặt phẳng liền khối | Mặt trước phẳng, dễ lau chùi |
| Cấp bảo vệ mặt trước | IP65 | Áp cho phần lộ ra ngoài cánh tủ |
| Vỏ máy | Hợp kim nhôm, thân kim loại mỏng, thiết kế không quạt | Vỏ làm luôn nhiệm vụ tản nhiệt |
| Vi xử lý | Intel Celeron N2930, xung cơ bản 1,83 GHz | Dòng tiết kiệm điện, không cần quạt |
| Bộ nhớ | Tối đa 8 GB DDR3L | Đủ cho phần mềm vận hành và thu thập dữ liệu |
| Cổng nối tiếp | 2 cổng | Nối bộ điều khiển, cân hoặc đầu đọc mã |
| Cổng USB | 3 cổng | Dùng cho bàn phím công nghiệp và ổ sao lưu |
| Mạng | 2 cổng Gigabit | Tách mạng vận hành khỏi mạng văn phòng |

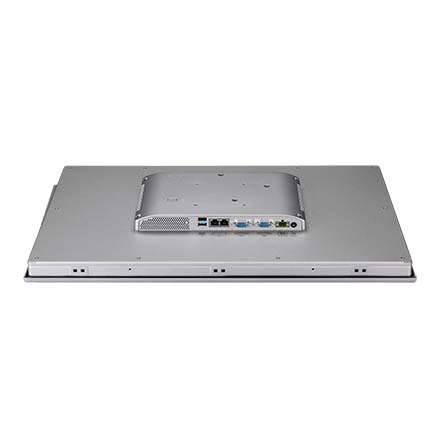

| Chỉ báo trạng thái | Đèn E-Eye ở nắp sau máy | Đọc được từ phía sau cánh tủ |
| Nguồn cấp | Nguồn một chiều lấy từ tủ điện | Dải điện áp xác nhận khi báo giá |
| Kiểu lắp | Khoét mặt tủ hoặc gá lên tay đỡ | Kích thước lỗ khoét gửi kèm khi báo giá |
| Bảo hành | Bảo hành chính hãng theo từng dòng máy | Thời hạn ghi rõ trên báo giá |
Cấp nguồn và tính sụt áp cho PPC-3210SW-PAE
Panel PC nhóm này không cắm vào ổ điện xoay chiều mà lấy nguồn một chiều từ bộ nguồn đặt trong tủ. Cách cấp đó gọn về đi dây nhưng nhạy với hai thứ: chiều dài tuyến dây và các tải đóng cắt dùng chung thanh cái.
Sụt áp trên tuyến dây tính theo công thức mạch một chiều hai dây: lấy hai lần chiều dài tuyến nhân dòng điện, nhân điện trở suất của đồng khoảng 0,0175 ôm nhân milimét vuông trên mét, rồi chia cho tiết diện dây. Lấy ví dụ một tải khoảng 48 oát ở mức 24 vôn (máy tính cùng màn hình và thiết bị ngoại vi), dòng làm việc xấp xỉ 2 ampe. Bảng dưới cho thấy tiết diện dây đổi kết quả nhiều tới mức nào.
| Tuyến dây | Tiết diện | Sụt áp tính được | Điện áp còn lại tại máy |
|---|---|---|---|
| 5 mét | 0,75 mm vuông | Khoảng 0,47 vôn | Khoảng 23,5 vôn |
| 20 mét | 0,75 mm vuông | Khoảng 1,87 vôn | Khoảng 22,1 vôn |
| 20 mét | 1,5 mm vuông | Khoảng 0,93 vôn | Khoảng 23,1 vôn |
| 40 mét | 1,5 mm vuông | Khoảng 1,87 vôn | Khoảng 22,1 vôn |
Con số trong bảng là mức tĩnh, tính ở dòng làm việc ổn định. Thực tế còn hai thành phần nữa. Thành phần thứ nhất là dòng khởi động: lúc cấp điện, máy hút dòng cao hơn dòng làm việc trong thời gian ngắn, nên mức sụt tức thời lớn hơn con số trong bảng. Thành phần thứ hai là dao động do tải khác gây ra: mỗi lần cuộn hút của van hoặc rơ le đóng cắt, điện áp trên thanh cái tụt xuống trong vài mili giây. Nếu điểm làm việc đã sát ngưỡng dưới, hai thành phần này cộng lại là đủ làm máy khởi động lại.
Bốn việc nên làm khi thiết kế tuyến cấp nguồn. Một là chọn tiết diện dây theo chiều dài tuyến chứ không theo dòng làm việc, vì với dòng nhỏ thì sụt áp mới là ràng buộc quyết định. Hai là cấp cho máy tính một nhánh riêng có cầu chì riêng, tách khỏi nhánh nuôi van và rơ le. Ba là đấu điốt hoặc mạch dập xung cho các cuộn hút trong tủ. Bốn là dự phòng mất điện ngắn bằng mô-đun đệm hoặc bộ lưu điện một chiều, nhất là với máy ghi dữ liệu liên tục.
Về nối đất, thân máy bằng hợp kim nhôm nên nối về thanh nối đất của tủ bằng dây riêng, không mượn đường qua giá đỡ hoặc qua bản lề cánh tủ. Cáp nguồn và cáp tín hiệu nên đi hai máng khác nhau, cách xa biến tần trong cùng tủ.
PPC-3210SW-PAE dùng cho việc gì
Màn 21,5 inch Full HD đủ chỗ cho giao diện nhiều khung số liệu, hợp với bàn điều khiển hoặc cánh tủ cỡ lớn.
- Bàn vận hành máy đơn lẻ trong xưởng. Giao diện gồm vài trang thao tác, người vận hành đứng sát máy nên cỡ màn này đủ dùng.
- Trạm giám sát ngành điện và trạm bơm. Máy lấy nguồn một chiều sẵn có trong tủ, không cần thêm ổ cắm xoay chiều trong ngăn thiết bị.
- Trạm quan trắc và thu thập dữ liệu ngoài hiện trường. Thiết kế không quạt loại bỏ chi tiết quay, giảm việc bảo trì ở nơi ít người trực.
- Điểm kiểm soát ra vào và trạm cân. Hai cổng nối tiếp đủ để nối cân và đầu đọc thẻ mà không cần card mở rộng.
Toàn bộ nhóm thiết bị này nằm trong danh mục máy tính màn hình cảm ứng trên site.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu bốn panel PC không quạt cùng phân khúc, theo cỡ màn và điều kiện cấp nguồn.
| Model | Cỡ màn | Vi xử lý | Nguồn cấp và dải nhiệt | Điểm mạnh |
|---|---|---|---|---|
| PPC-3210SW-PAE | 21,5 inch, Full HD | Celeron N2930, 1,83 GHz | Nguồn một chiều từ tủ | Màn lớn nhất nhóm, mặt trước IP65, cảm ứng điện dung đa điểm |
| PPC-3120S | 12,1 inch, định dạng XGA | Celeron N2930, 1,83 GHz | Nguồn một chiều từ tủ | Có khe mini PCIe kích thước đầy đủ, gá được giá VESA 75 |
| PPC-3150 | 15 inch, định dạng XGA | Atom E3845 bốn nhân, 1,91 GHz | Dải rộng 9 đến 32 vôn một chiều; nhiệt độ -20 đến 60 độ C | Dải nguồn và dải nhiệt rộng, có khe PCI hoặc PCIe x1 |
| PPC-3100S | 10,4 inch | Celeron N2930, 1,83 GHz | Nguồn một chiều từ tủ | Chiếm ít diện tích cánh tủ nhất trong nhóm |
Cách chọn theo hai ràng buộc. Ràng buộc thứ nhất là điện áp tại điểm lắp: nếu tuyến dây dài hoặc thanh cái dao động nhiều, mã có dải nguồn rộng như PPC-3150 chịu được biên độ lớn hơn. Ràng buộc thứ hai là nhiệt độ tại cánh tủ: nơi phơi nắng hoặc gần lò cần mã ghi rõ dải nhiệt mở rộng. Khi cánh tủ chỉ đủ chỗ cho màn nhỏ hơn, mã cùng nền tảng Celeron N2930 là PPC-3120S cỡ 12,1 inch, và phần đối chiếu với dòng máy thị giác được trình bày ở bài so sánh AIIS-5410P và PPC-3120S. Khi trạm chỉ cần vài nút thao tác, PPC-3100S-PBE là mức tối giản hợp lý.
Mua PPC-3210SW-PAE ở đâu
Mã này thuộc nhóm panel PC không quạt của hãng. Các mã cùng nhóm còn niêm yết trên site nằm trong danh mục máy tính màn hình cảm ứng, trong đó mã cùng nền tảng cỡ 12,1 inch là PPC-3120S. Máy được bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá.
Năm thông tin nên gửi kèm yêu cầu báo giá: mức điện áp một chiều có sẵn trong tủ, chiều dài tuyến dây từ bộ nguồn tới vị trí lắp, kích thước lỗ khoét trên cánh tủ, danh sách thiết bị sẽ đấu vào cổng nối tiếp, và nhiệt độ đo được tại mặt tủ vào giờ nóng nhất. Năm thông tin đó quyết định tiết diện dây, mã máy phù hợp và việc có cần mô-đun đệm nguồn hay không. Để đối chiếu thêm với các dòng bảng điều khiển khác của hãng, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu chưa chốt được cỡ màn và mức nguồn cho tủ hiện có, chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về PPC-3210SW-PAE
PPC-3210SW-PAE cấp nguồn bằng cách nào?
Nhóm panel PC không quạt của Advantech nhận nguồn một chiều lấy thẳng từ bộ nguồn trong tủ điện, thay vì cắm ổ điện xoay chiều. Dải điện áp cho phép của từng mã được IPC247 xác nhận khi báo giá. Đầu nối thường có vít khoá để chống tuột khi tủ rung.
Tính sụt áp trên dây cấp nguồn thế nào?
Dùng công thức sụt áp cho mạch một chiều hai dây: lấy hai lần chiều dài tuyến nhân dòng điện, nhân điện trở suất của đồng, rồi chia cho tiết diện dây. Ví dụ tuyến 20 mét, dòng 2 ampe, dây 0,75 mm vuông cho mức sụt khoảng 1,9 vôn; đổi sang dây 1,5 mm vuông thì mức sụt còn khoảng 0,9 vôn.
Máy dùng chung bộ nguồn 24 vôn với van và rơ le được không?
Dùng chung được nhưng nên tách nhánh. Cuộn hút của van và rơ le tạo xung dòng khi đóng cắt, kéo điện áp trên thanh cái sụt xuống trong vài mili giây. Cách xử lý thông dụng là cấp cho máy tính một nhánh riêng có cầu chì riêng, và đấu điốt hoặc mạch dập xung cho các cuộn hút.
Vì sao màn hình khởi động lại khi động cơ lớn trong xưởng khởi động?
Nguyên nhân thường gặp là điện áp một chiều tụt xuống dưới ngưỡng làm việc trong thời gian ngắn, do dòng khởi động của tải lớn kéo theo cả thanh cái. Hướng xử lý gồm tăng tiết diện dây, tách nhánh cấp cho máy tính, và bổ sung mô-đun đệm hoặc bộ lưu điện một chiều cho nhánh đó.
Đèn E-Eye ở nắp sau máy dùng để làm gì?
Đó là chỉ báo trạng thái hệ thống đặt ở mặt sau máy. Khi máy đã gá vào cánh tủ, người bảo trì đứng phía sau đọc được trạng thái hoạt động mà không phải mở phần mềm hay tháo máy ra. Chỉ báo này giúp tách nhanh lỗi nguồn khỏi lỗi phần mềm.
