Advantech DS-370GF-U0A1E: đồ họa tích hợp chạy được gì

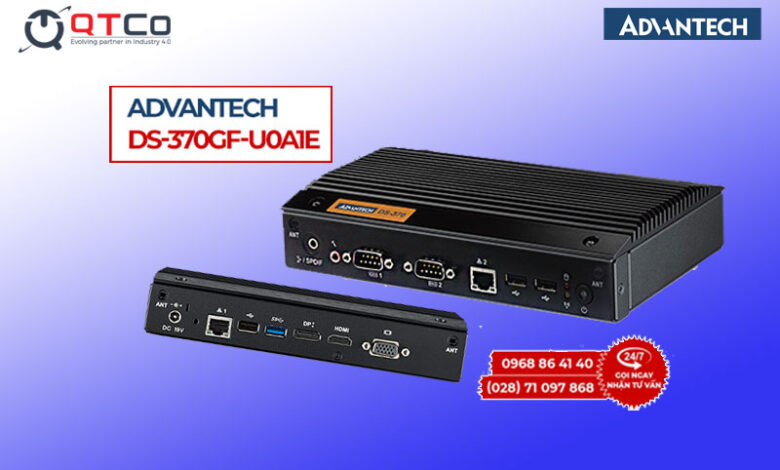

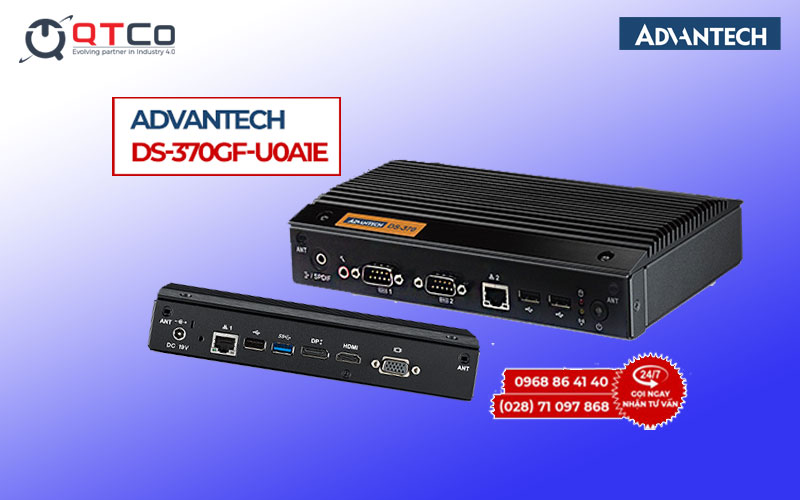

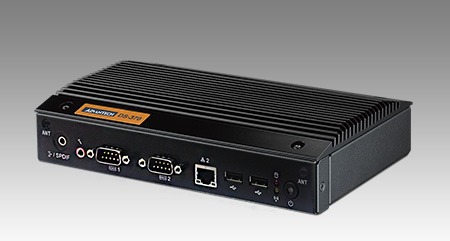

Advantech DS-370GF-U0A1E là đầu phát biển báo kỹ thuật số cấp nhập môn của dòng DS-370. Máy chạy không quạt và dùng nhân đồ họa tích hợp sẵn trong bộ xử lý Intel thay vì card đồ họa rời. Đó là điểm quyết định phạm vi dùng của model: nó phát trơn danh sách ảnh và video nén sẵn ở mức phổ thông, nhưng không phải là máy để dựng đồ họa nặng. Bài viết đo ranh giới đó bằng bảng mức nội dung, rồi nêu cách chuẩn bị tệp cho đúng phần cứng.

1. Thông số nền của Advantech DS-370GF-U0A1E

Bảng dưới ghi các mục chắc chắn theo tài liệu dòng DS-370 và bài giới thiệu gốc của model. Ô nào chưa có số liệu công bố rõ ràng thì ghi là theo tài liệu hãng, để người đọc còn kiểm lại khi đặt hàng.

Ba hạng mục trong bảng này gắn với nhau và cần đọc cùng lúc. Không quạt nghĩa là toàn bộ nhiệt phải thoát qua vỏ, nên hãng chọn nền tảng công suất thấp. Nền tảng công suất thấp thì đồ họa phải là nhân tích hợp. Nhân tích hợp thì bộ nhớ đồ họa lấy từ bộ nhớ hệ thống. Chuỗi ba ràng buộc này giải thích vì sao model rẻ, chạy êm và bền, đồng thời giải thích vì sao nó có trần nội dung.

2. Đồ họa tích hợp làm được tới đâu

Nhiều đơn hàng chọn sai vì so sánh đồ họa tích hợp với card rời theo cách của máy tính chơi trò chơi. Trong biển báo số, phép so sánh đúng phải tách thành ba việc riêng.

• Giải mã video. Việc này do khối giải mã phần cứng nằm trong nhân đồ họa đảm nhiệm. Nếu tệp dùng đúng chuẩn nén mà khối đó hỗ trợ, tải bộ xử lý gần như không tăng và máy chạy mát. Nếu tệp dùng chuẩn nén lạ, phần mềm phải giải mã bằng bộ xử lý, và đây là nguyên nhân số một khiến video giật trên đầu phát cấp nhập môn.
• Ghép lớp và xuất khung hình. Một mẫu nội dung biển báo thường có nền, một khung video, một dải chữ chạy và một vùng ảnh. Nhân đồ họa tích hợp ghép được số lớp vừa phải ở mức Full HD. Càng nhiều lớp trong suốt chồng lên nhau thì càng tốn, dù dung lượng tệp không đổi.
• Dựng đồ họa thời gian thực. Đây là việc đồ họa tích hợp yếu nhất: dựng biểu đồ động theo dữ liệu, hiệu ứng ba chiều, bản đồ tương tác. Nếu nội dung nằm trong nhóm này thì phải tính cấu hình khác ngay từ khâu thiết kế, không phải khâu mua máy.

Điểm cần nhớ: đồ họa tích hợp không có bộ nhớ riêng. Khi máy chạy hai màn cùng lúc, phần bộ nhớ dành cho đệm khung hình tăng lên và phần còn lại cho phần mềm phát nội dung giảm đi. Vì vậy hai màn Full HD là một cấu hình khác hẳn về tải so với một màn Full HD, dù cùng một máy và cùng một danh sách phát.

3. Bảng mức nội dung chạy được

Bảng dưới xếp nội dung biển báo theo mức tải tăng dần, kèm nhận định về việc một đầu phát đồ họa tích hợp cấp nhập môn có kham nổi hay không. Đây là bảng để chốt kịch bản nội dung trước khi chốt model, không phải bảng thông số của hãng.

Cách dùng bảng: đọc từ trên xuống, dừng lại ở dòng mô tả đúng nội dung định phát trong hai năm tới, không phải nội dung của tuần khai trương. Nếu dòng đó nằm trong hai dòng cuối, chi phí đổi máy về sau lớn hơn nhiều so với chênh lệch giá mua ban đầu.

4. Chuẩn bị tệp cho đúng phần cứng

Phần lớn sự cố hiển thị tại điểm không đến từ máy mà đến từ khâu xuất tệp. Bốn quy tắc dưới đây xử lý được hầu hết trường hợp trên đầu phát dùng đồ họa tích hợp.

• Xuất đúng độ phân giải màn. Video 3840 x 2160 phát trên màn Full HD buộc máy phải giải mã khung hình lớn rồi thu nhỏ, tốn gấp nhiều lần mà người xem không thấy khác biệt. Xuất thẳng ở 1920 x 1080 là cách giảm tải rẻ nhất.
• Chọn chuẩn nén phổ thông. Ưu tiên chuẩn nén mà khối giải mã phần cứng của máy nhận. Trước khi phát hàng loạt, chép một tệp mẫu vào máy, mở lên và xem mức chiếm dụng bộ xử lý; nếu tải cao bất thường thì tệp đang bị giải mã bằng phần mềm.
• Hạ tốc độ bit thay vì hạ độ phân giải. Với nội dung quảng cáo có nhiều cảnh tĩnh, giảm tốc độ bit ít làm hỏng hình mà giảm rõ tải đọc và tải giải mã. Giữ tốc độ khung hình ở mức 25 tới 30 hình mỗi giây; mức 60 hình chỉ cần cho nội dung chuyển động nhanh.
• Giảm số vùng động trong một mẫu. Mỗi vùng động là một luồng phải dựng lại liên tục. Một mẫu nội dung có một khung video, một dải chữ chạy và phần còn lại là ảnh tĩnh sẽ chạy ổn định hơn hẳn mẫu có bốn khung video nhỏ.

5. So sánh trong dòng DS

Ranh giới chọn khá gọn. Nếu nội dung chỉ ở mức Full HD và phần mềm hiển thị chạy trên Windows, nhóm DS-370 là lựa chọn rẻ và bền. Nếu cần điều khiển màn hình qua cổng nối tiếp hoặc hẹn giờ tắt mở theo giờ mở cửa, bản có cổng RS-232 tiết kiệm được một bộ hẹn giờ ngoài. Nếu nội dung là video 4K mà không cần ứng dụng Windows, nhóm nền ARM cho cùng mức hiển thị với giá thấp hơn. Cách chia vai trò từng khối trong hệ thống nằm ở bài hệ thống bảng hiệu kỹ thuật số Advantech, còn cách đọc đuôi mã khi đặt hàng nằm ở bài dòng đầu phát DS-370.

6. Advantech DS-370GF-U0A1E dùng cho việc gì

• Màn thực đơn và bảng giá trong cửa hàng. Nội dung là ảnh và chữ, đổi theo tuần. Đây là kịch bản model chạy đúng sở trường, thân không quạt giấu được sau màn và không hút bụi bếp.
• Bảng thông tin trong nhà máy và toà nhà văn phòng. Lịch sản xuất, thông báo an toàn, bảng chỉ dẫn tầng. Nội dung ít thay đổi và không nặng đồ họa.
• Màn quảng cáo tại điểm lẻ của chuỗi. Mỗi điểm một hoặc hai màn, phát danh sách video Full HD nén sẵn theo lịch. Chi phí trên một điểm là yếu tố quyết định khi số điểm nhiều.
• Điểm thử nghiệm trước khi mở rộng. Dựng vài điểm bằng cấu hình nhập môn để đo xem nội dung nào có tác dụng, rồi mới quyết định có nâng cấu hình cho toàn chuỗi hay không.

7. Mua Advantech DS-370GF-U0A1E ở đâu

Trên site này, màn hình đi kèm nằm ở danh mục màn hình công nghiệp, còn nhóm máy tính không quạt dùng chung kiểu kết cấu với đầu phát nằm ở danh mục máy tính không quạt. Đầu phát dòng DS không nằm trong nhóm mã bán sẵn trên site nên được đặt theo yêu cầu dự án.

Khi hỏi hàng, ba thông tin quyết định cấu hình: số màn tại mỗi điểm và độ phân giải thực của màn, kịch bản nội dung theo bảng mức ở mục ba, và phần mềm hiển thị hiện có chạy trên nền nào. Có ba thông tin này thì việc chốt bản mã chỉ mất một lượt trao đổi. Phần nền tảng về cách chọn cấu hình phần cứng cho hệ hiển thị có tại bài cấu hình máy tính công nghiệp trên IPC247. Khi cần lọc nhanh theo số ngõ hình, dải nhiệt và kiểu gắn, dùng công cụ chọn máy theo nhu cầu.

Câu hỏi thường gặp về Advantech DS-370GF-U0A1E

Advantech DS-370GF-U0A1E dùng đồ họa rời hay đồ họa tích hợp?

Model dùng nhân đồ họa tích hợp sẵn trong bộ xử lý Intel, không có card đồ họa rời. Cách làm này bỏ được quạt tản nhiệt và giảm điện năng tiêu thụ, đổi lại khả năng dựng hình bị giới hạn ở mức nội dung biển báo phổ thông. Với danh sách phát gồm ảnh tĩnh và video nén sẵn, giới hạn đó không phải là trở ngại.

Đồ họa tích hợp có chạy được video 4K không?

Phải xét hai việc riêng biệt. Việc thứ nhất là giải mã tệp, do khối giải mã phần cứng trong nhân đồ họa đảm nhiệm và phụ thuộc chuẩn nén mà khối đó hỗ trợ. Việc thứ hai là xuất tín hiệu ra màn, phụ thuộc ngõ hình của máy. Với nhóm đầu phát phổ thông của dòng DS-370, nội dung nên chuẩn bị ở mức Full HD; nội dung 4K nên đưa sang model chuyên cho mức đó.

Vì sao video chạy giật dù tệp nhẹ?

Nguyên nhân thường gặp nhất là tệp nén bằng chuẩn mà khối giải mã phần cứng không nhận, nên phần mềm phải giải mã bằng bộ xử lý. Lúc đó tải bộ xử lý tăng vọt và khung hình rơi, dù dung lượng tệp nhỏ. Cách xử lý là xuất lại tệp theo chuẩn nén mà máy hỗ trợ, giữ nguyên độ phân giải và hạ tốc độ bit.

Đồ họa tích hợp lấy bộ nhớ ở đâu?

Nhân đồ họa tích hợp không có bộ nhớ riêng mà chia sẻ bộ nhớ hệ thống với bộ xử lý. Vì vậy dung lượng bộ nhớ lắp trên máy ảnh hưởng trực tiếp tới khả năng hiển thị, nhất là khi chạy hai màn hoặc mở trình duyệt cùng lúc với danh sách phát.

Khi nào phải bỏ đầu phát đồ họa tích hợp và chuyển lên cấu hình cao hơn?

Khi nội dung có ba dấu hiệu: độ phân giải vượt Full HD, nhiều lớp video chồng nhau trong cùng khung hình, hoặc phần hiển thị phải dựng đồ họa thời gian thực theo dữ liệu. Ba trường hợp này vượt mức của đầu phát cấp nhập môn và nên chuyển sang model có đồ họa mạnh hơn trong dòng DS.
