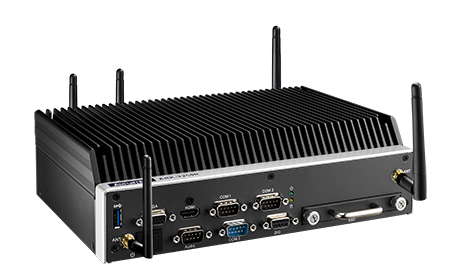

Advantech ARK-2250R là một bản dựng của dòng máy tính hộp không quạt ARK-2250, chạy Intel Core i7-6822EQ hoặc Core i5-6442EQ bốn nhân, nhận nguồn một chiều 24 V theo EN 50155 và làm việc trong dải -40 đến 70 độ C khi dùng linh kiện chịu nhiệt rộng (ổ, RAM). Bài viết xét máy ở vai trò trạm thu thập dữ liệu đặt cố định trong tủ điều khiển: thông số, cách chọn mô-đun iDoor theo tín hiệu cần đọc, các vị trí lắp đặt, đối chiếu với dòng cùng nhóm và nơi đặt mua. Bản lắp trên phương tiện di động được trình bày ở bài riêng.
Thông số kỹ thuật Advantech ARK-2250R
Bảng dưới gom thông số hãng công bố cho bản dựng này. Ô nào thay đổi theo cấu hình đặt hàng thì ghi rõ là tuỳ chọn.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy hộp không quạt, vỏ kim loại, thiết kế xếp chồng cho bộ mở rộng tuỳ chọn |
| Bộ xử lý | Intel Core i7-6822EQ bốn nhân hoặc Intel Core i5-6442EQ bốn nhân, dạng hệ thống trên một chip |
| Bộ nhớ trong | DDR4 2133 MHz, tối đa 32 GB |
| Đồ hoạ | DirectX 11.3, OpenGL 4.4, OpenCL 2.1; mã hoá H.264, MPEG2, MPEG4, VC1, WMV9; giải mã H.264, MPEG2 và H.265 |
| Ngõ hình | Hai ngõ HDMI ở bản tiêu chuẩn, hoặc VGA và HDMI theo dự án |

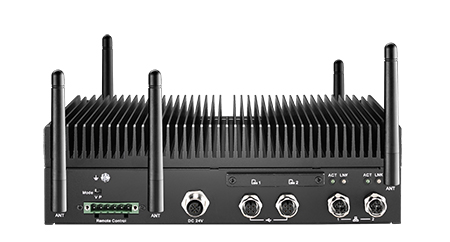

| Cổng mạng | 2 cổng 10/100/1000 Mbps đầu M12 mã X, một cổng chip Intel i219 và một cổng chip Intel i210, có hỗ trợ đánh thức qua mạng |
| Âm thanh | Realtek ALC888S, ngõ ra loa, ngõ vào micro, ngõ vào đường truyền |
| Lưu trữ | 1 khay ổ 2,5 inch chuẩn SATA cho ổ cứng hoặc ổ thể rắn; 1 khe mSATA khổ đầy đủ dùng chung với khe mini PCIe thứ nhất |
| Cổng nối tiếp | 3 cổng, đặt được RS-232, RS-422 hoặc RS-485, có điều tiết luồng tự động |
| Cổng USB | 2 cổng USB 2.0 kiểu A và 1 cổng USB 3.0 kiểu A |
| Vào ra số | 8 bit vào ra số lập trình được; tuỳ chọn cổng CANBus |
| Khe mở rộng | Khe mini PCIe thứ nhất khổ đầy đủ dùng chung SATA, PCIe và USB, có khay thẻ SIM đưa ra ngoài; khe mini PCIe thứ hai khổ đầy đủ, có khay thẻ SIM đưa ra ngoài; 1 khe M.2 2230 chuẩn E-key |
| Nguồn cấp | Một chiều 24 V theo EN 50155 S2/C1; tuỳ chọn 48, 72 hoặc 110 V một chiều; có hỗ trợ đầu vào nguồn dự phòng |
| Quản lý nguồn | Đặt được ngưỡng điện áp bật, ngưỡng điện áp tắt và thời gian trễ bật tắt |
| Công suất tiêu thụ | 22 W ở mức thường gặp, 55 W ở mức cao nhất |
| Nhiệt độ làm việc | -40 đến 70 độ C khi dùng linh kiện chịu nhiệt rộng (ổ, RAM), tuân thủ EN 50155 TX |
| Rung và sốc | IEC 61373 Category 1 Class B |
| Chứng nhận | Tương thích điện từ CE và FCC Class B, CCC, BSMI, EN 50121-3-2, EN 50121-4 |
| Hệ điều hành | Windows 10, Windows 8.1, WES7, Windows 7; Linux theo dự án |
| Phần mềm quản lý | Advantech WISE-PaaS/RMM cho theo dõi và điều hành từ xa |
| Chỉ tiêu môi trường khác | Nhiệt độ bảo quản, độ ẩm, mức rung và sốc theo tài liệu hãng |
Ba dòng trong bảng quyết định vai trò trạm thu thập dữ liệu. Thứ nhất là ba cổng nối tiếp đặt được cả ba chuẩn, đủ để đọc thẳng đồng hồ đo, biến tần hoặc bộ điều khiển nhỏ. Thứ hai là cụm vào ra số 8 bit, dùng cho tiếp điểm cảnh báo và tín hiệu điều khiển đơn giản. Thứ ba là khung máy xếp chồng cùng chỗ gá mô-đun, cho phép đổi bộ cổng mà không đổi máy.
Chọn mô-đun iDoor theo tín hiệu cần đọc
Một trạm thu thập dữ liệu hiếm khi dừng ở bộ cổng có sẵn trên thân máy. Số thiết bị hiện trường tăng dần theo từng đợt cải tạo, và mỗi đợt lại thêm một chuẩn tín hiệu khác. iDoor là bộ mô-đun gắn thêm của Advantech dựng cho tình huống đó: mô-đun bắt vào chỗ gá trên máy, dùng chung nguồn và bus của máy, không phải đặt thêm tủ.
Bảng dưới lập theo nhu cầu thực tế hay gặp trong tủ điều khiển, đối chiếu với nhóm mô-đun tương ứng và những thứ phải kiểm trước khi đặt hàng.
| Nhu cầu cổng thêm | Nhóm mô-đun tương ứng | Phải kiểm trước khi chốt |
|---|---|---|
| Đọc thêm đồng hồ đo, biến tần hoặc bộ điều khiển qua đường nối tiếp | Mô-đun truyền thông iDoor bổ sung cổng nối tiếp, có bản cách ly | Ba cổng sẵn có đã dùng hết chưa; đường RS-485 là hai dây hay bốn dây; điện trở đầu cuối đặt ở đâu |
| Nhận tiếp điểm cảnh báo, tín hiệu cửa tủ, tín hiệu chạy dừng của thiết bị | Mô-đun vào ra số iDoor, có bản cách ly quang | Mức điện áp của tiếp điểm; dòng ra cần cho mỗi kênh; số kênh dự phòng cho lần cải tạo sau |
| Đọc cảm biến tương tự dòng 4 đến 20 mA hoặc cặp nhiệt | Mô-đun vào ra tương tự iDoor, hoặc bộ thu thập đặt ngoài nối qua mạng | Số kênh; độ phân giải cần đạt; chiều dài và cách đi dây tín hiệu để tránh nhiễu |
| Nối vào mạng hiện trường của hệ điều khiển đang chạy | Mô-đun mạng hiện trường iDoor theo giao thức | Giao thức bộ điều khiển đang dùng; địa chỉ trạm còn trống; ai giữ quyền cấu hình mạng đó |
| Tách mạng thiết bị khỏi mạng văn phòng | Mô-đun mạng iDoor thêm cổng, hoặc switch công nghiệp đặt ngoài | Số vùng mạng cần tách; quy tắc định tuyến; nơi đặt tường lửa |
| Giữ dữ liệu khi mất điện đột ngột | Mô-đun lưu trữ iDoor theo tài liệu hãng | Lượng dữ liệu sinh ra mỗi phút; thời gian trạm phải chạy độc lập khi mất đường truyền |
| Thêm kết nối không dây hoặc mạng di động | Hai khe mini PCIe khổ đầy đủ kèm khay thẻ SIM và khe M.2 2230 E-key | Vị trí đặt ăng-ten; đường đi cáp ăng-ten ra khỏi tủ kim loại; mức sóng đo tại chỗ |
Ranh giới giữa hai cách mở rộng nằm ở khoảng cách. Mô-đun iDoor hợp với tín hiệu phát sinh ngay trong tủ hoặc cách vài mét, vì lúc đó kéo dây tín hiệu về máy là việc đơn giản. Khi cảm biến rải rác quanh khu vực, bộ thu thập đặt ngoài như ADAM-6017 cho kênh tương tự hoặc ADAM-6060 cho kênh số thường rẻ hơn về phần thi công, vì chỉ còn một đường mạng chạy về máy. Nhiều trạm dùng cả hai lớp cùng lúc.
Hai điểm hay bị bỏ sót khi lập cấu hình. Thứ nhất là công suất: mỗi mô-đun cộng thêm phần tiêu thụ vào con số 22 W thường gặp của máy, nên bộ lưu điện trong tủ phải tính theo tổng chứ không theo riêng máy tính. Thứ hai là chỗ gá: khung máy chỉ có số vị trí hữu hạn, và một mô-đun đã chiếm chỗ thì mô-đun khác phải chuyển sang đường mở rộng khác. Cách đối chiếu ba đường mở rộng của dòng ARK-2000 được trình bày trong bài ba đường mở rộng cổng của ARK-2231R.
Advantech ARK-2250R dùng cho việc gì
Bốn tình huống dưới đây đều là máy đặt cố định, có nguồn tủ ổn định và có người bảo trì tới được.
Tủ gom dữ liệu bên cạnh chuyền lắp ráp. Máy đọc bộ đếm sản phẩm, trạng thái chạy dừng của từng cụm máy và các tiếp điểm cảnh báo, rồi đẩy dữ liệu về hệ thống quản lý sản xuất. Ba cổng nối tiếp và cụm vào ra số 8 bit xử lý phần lớn tín hiệu, phần còn thiếu bổ sung bằng mô-đun. Vì đặt ngay cạnh chuyền, thiết kế không quạt tránh được việc hút bụi kim loại vào thân máy.
Tủ thiết bị bên đường ray và trong nhà ga. Các chứng nhận EN 50121-3-2 và EN 50121-4 cùng dải nhiệt -40 đến 70 độ C nhắm vào nhóm ứng dụng đường sắt. Ở vai trò tủ cố định, máy làm trạm gom tín hiệu của thiết bị tín hiệu, cửa chắn và cảm biến dọc tuyến. Bản lắp trực tiếp trên toa xe là một bài toán khác, trình bày trong bài máy tính không quạt trên xe ARK-2250V-U0A1E.
Trạm quan trắc và tủ điện ngoài trời. Nguồn 24 V một chiều với tuỳ chọn 48, 72 hoặc 110 V cho phép lấy thẳng nguồn có sẵn của trạm thay vì đặt thêm bộ đổi nguồn. Đầu vào nguồn dự phòng giữ máy chạy khi một nhánh cấp mất điện. Ngưỡng điện áp tắt đặt đúng sẽ tránh việc máy tắt đột ngột lúc nguồn suy yếu.
Trạm giám sát trong phòng kỹ thuật. Hai ngõ hình cho phép treo một màn hiển thị trạng thái và một màn tra cứu, hai cổng mạng cho phép tách vùng thiết bị khỏi vùng văn phòng. Phần mềm WISE-PaaS/RMM lo việc theo dõi tình trạng máy từ xa, giảm số lần phải mở tủ.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu ARK-2250R với các máy hộp không quạt khác đang có trang sản phẩm trên site, xét theo khả năng mở rộng cổng chứ không theo sức tính toán. Ô nào hãng không công bố cho mọi mã thì ghi theo tài liệu hãng.
| Model | Bộ xử lý | Cổng sẵn trên thân máy | Đường mở rộng | Nguồn và nhiệt độ |
|---|---|---|---|---|
| ARK-2250R | Core i7-6822EQ hoặc i5-6442EQ bốn nhân | 3 cổng nối tiếp, 3 cổng USB, vào ra số 8 bit, 2 cổng mạng | Mô-đun iDoor, bộ mở rộng xếp chồng, 2 khe mini PCIe kèm khay SIM, 1 khe M.2 2230 | 24 V một chiều theo EN 50155, tuỳ chọn 48, 72 và 110 V; -40 đến 70 độ C với linh kiện chịu nhiệt rộng |
| ARK-2250L | Core i3-6100U hoặc i7-6600U hai nhân | Hai ngõ hình VGA và HDMI, tuỳ chọn ngõ thứ ba | Mô-đun iDoor, mô-đun ARK Plus xếp hai tầng, 2 khe mini PCIe khổ đầy đủ | 12 V một chiều đầu nối khoá được, mô-đun 9 đến 36 V tuỳ chọn; -20 đến 60 độ C |
| ARK-2121L | Celeron J1900 bốn nhân 2,0 GHz | Hai ngõ hình VGA và HDMI, bộ cổng vào ra nhiều | Mô-đun iDoor, mô-đun EMIO mini PCIe, khe mini PCIe kèm khay SIM | 9 đến 36 V một chiều; -20 đến 70 độ C |
| ARK-2121F | Celeron J1900 bốn nhân 2,0 GHz | 6 cổng nối tiếp, 6 cổng USB, vào ra số cách ly | Khe mini PCIe kèm khay SIM | 9 đến 36 V một chiều; -20 đến 70 độ C |
| ARK-3360F | Intel Atom N450 hoặc D510 1,66 GHz | Tối đa 3 cổng mạng, 6 cổng USB 2.0, 6 cổng nối tiếp có cách ly tới 7,5 kV | Khe mini PCIe và mini PCI cho mô-đun truyền thông | 12 đến 24 V một chiều; theo tài liệu hãng |
Cách chọn rút gọn như sau. Nếu số cổng nối tiếp cần dùng đã biết trước và không đổi, ARK-2121F có sẵn sáu cổng và không phải mua mô-đun. Nếu bộ cổng còn thay đổi theo từng đợt cải tạo, khung mô-đun của ARK-2250R giữ được máy qua nhiều lần nâng cấp. Nếu trạm chủ yếu cần nhiều màn hiển thị chứ không cần nhiều cổng, ARK-2250L là bản cùng khung nhưng nhẹ hơn về phần nguồn chuyên dụng. Lợi thế riêng của ARK-2250R nằm ở dải nhiệt -40 đến 70 độ C khi dùng linh kiện chịu nhiệt rộng, nguồn 24 V theo EN 50155 và bộ chứng nhận đường sắt, thứ mà các mã còn lại không có.
Mua Advantech ARK-2250R ở đâu
Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt, kèm trang thông số riêng cho từng mã. Danh mục đó là chỗ đối chiếu nhanh giữa các khung máy trước khi chốt mã đầy đủ, còn nhóm bộ thu thập tín hiệu đặt ngoài nằm ở trang sản phẩm của từng bộ ADAM.
Khi gửi yêu cầu báo giá, phần quan trọng nhất không phải cấu hình máy mà là danh sách thiết bị hiện trường phải đọc. Nên liệt kê từng thiết bị kèm chuẩn tín hiệu, khoảng cách từ tủ tới thiết bị và tần suất lấy mẫu, sau đó mới ghi mã máy, dung lượng bộ nhớ, kiểu ổ lưu trữ và điện áp nguồn có sẵn trong tủ. Danh sách này quyết định bộ mô-đun đi kèm, và cũng là thứ giúp chừa sẵn kênh dự phòng cho lần cải tạo sau. Muốn đối chiếu rộng hơn trong dải máy hộp của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247.
Trường hợp chưa rõ nên chọn khung máy mô-đun hay một máy có sẵn nhiều cổng, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về Advantech ARK-2250R
Advantech ARK-2250R là máy gì?
ARK-2250R là một bản dựng của dòng máy tính hộp không quạt Advantech ARK-2250, chạy Intel Core i7-6822EQ hoặc Core i5-6442EQ bốn nhân. Máy nhận nguồn một chiều 24 V theo EN 50155 S2/C1, làm việc trong dải -40 đến 70 độ C khi dùng linh kiện chịu nhiệt rộng và có ba cổng nối tiếp đặt được RS-232, RS-422 hoặc RS-485. Trong bài này, máy được xét ở vai trò trạm thu thập dữ liệu đặt cố định trong tủ điều khiển.
Mô-đun iDoor thêm được những cổng nào cho ARK-2250R?
iDoor là bộ mô-đun gắn thêm của Advantech, chia theo nhóm chức năng: nhóm truyền thông thêm cổng nối tiếp và cổng mạng, nhóm vào ra thêm kênh số hoặc kênh tương tự, nhóm mạng hiện trường thêm giao thức chuyên dụng, nhóm lưu trữ thêm ổ hoặc bộ nhớ giữ dữ liệu. Danh sách mã mô-đun lắp được cho từng máy phải tra theo tài liệu hãng vì mỗi khung máy có số chỗ gá khác nhau.
Khi nào nên dùng mô-đun iDoor, khi nào nên dùng bộ ADAM đặt ngoài?
Mô-đun iDoor gắn ngay trên máy, phù hợp khi thiết bị cần đọc nằm trong cùng tủ hoặc cách vài mét. Bộ thu thập ADAM đặt ngoài phù hợp khi cảm biến nằm rải rác quanh khu vực, vì lúc đó chỉ phải kéo một đường mạng về máy thay vì kéo từng đôi dây tín hiệu. Nhiều trạm dùng cả hai: iDoor cho tín hiệu trong tủ, ADAM cho tín hiệu ở xa.
ARK-2250R chịu được nhiệt độ và rung tới mức nào?
Theo tài liệu hãng, máy làm việc trong dải -40 đến 70 độ C và đạt EN 50155 TX khi lắp ổ và RAM loại chịu nhiệt rộng. Mức chịu rung và sốc theo IEC 61373 Category 1 Class B. Máy không có quạt và không có chi tiết quay trong phần tản nhiệt, nên điểm cần chú ý còn lại là ổ lưu trữ: với tủ đặt gần máy động lực, nên chọn ổ thể rắn.
ARK-2250R nhận nguồn thế nào trong tủ điều khiển?
Bản tiêu chuẩn nhận nguồn một chiều 24 V theo EN 50155 S2/C1, tuỳ chọn nhận 48, 72 hoặc 110 V một chiều. Máy hỗ trợ đầu vào nguồn dự phòng và cho phép đặt ngưỡng điện áp bật, ngưỡng điện áp tắt cùng thời gian trễ bật tắt. Mức tiêu thụ thường gặp là 22 W, cao nhất 55 W, nên khi tính bộ lưu điện cho tủ phải cộng thêm phần mô-đun lắp thêm.
Nên gửi thông tin gì khi hỏi mua ARK-2250R?
Nên ghi rõ mã đặt hàng đầy đủ, điện áp nguồn có sẵn trong tủ, dung lượng bộ nhớ, kiểu ổ lưu trữ, danh sách thiết bị hiện trường phải đọc kèm chuẩn tín hiệu của từng thiết bị, số cổng mạng cần dùng và kiểu gá máy. Danh sách thiết bị hiện trường là phần quyết định bộ mô-đun mở rộng, nên lập trước khi chốt cấu hình.
