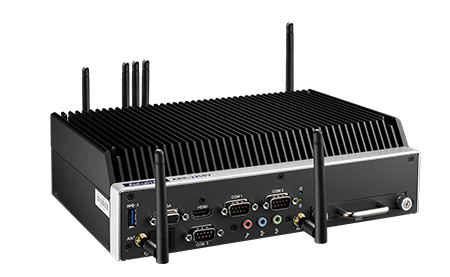

ARK-2250V-U0A1E là một mã đặt hàng của dòng máy tính hộp không quạt Advantech ARK-2250V, bản dựng cho phương tiện di động. Máy chạy Intel Core i7-6822EQ bốn nhân, nhận nguồn một chiều 12 hoặc 24 V có mạch quản lý đánh lửa, làm việc trong dải -20 đến 70 độ C khi dùng linh kiện chịu nhiệt rộng và có luồng gió 0,7 m/s. Bài viết trình bày thông số, cách đặt tham số nguồn theo chìa khoá xe, các tình huống lắp đặt, đối chiếu với những dòng cùng nhóm và nơi đặt mua.
Thông số kỹ thuật ARK-2250V-U0A1E
Bảng dưới gom thông số hãng công bố cho mã này. Ô nào thay đổi theo cấu hình đặt hàng thì ghi rõ là tuỳ chọn.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy hộp không quạt, vỏ kim loại, bản dựng cho xe |
| Bộ xử lý | Intel Core i7-6822EQ bốn nhân dạng hệ thống trên một chip, 2,0 GHz |
| Bộ nhớ đệm | 8 MB |
| Bộ nhớ trong | DDR4 2133 MHz, tối đa 32 GB |
| Phần sụn và bảo mật | BIOS AMI EFI, chip bảo mật TPM 2.0 |
| Lưu trữ | 1 khay ổ 2,5 inch chuẩn SATA, 1 khe mSATA khổ đầy đủ dùng chung với khe mini PCIe thứ nhất |
| Cổng nối tiếp | 3 cổng, đặt được RS-232, RS-422 hoặc RS-485, có điều tiết luồng tự động |
| Cổng USB | 3 cổng USB 3.0 kiểu A |
| Vào ra số | 4 ngõ vào và 4 ngõ ra, cách ly 1,5 kV, điện áp vào 0 đến 30 V, dòng ra tối đa 500 mA mỗi kênh |
| Ngõ cấp nguồn phụ | 12 V một chiều, 1,5 A |
| Khe mở rộng | 2 khe mini PCIe khổ đầy đủ (khe thứ nhất dùng chung SATA), cả hai có khay thẻ SIM đưa ra ngoài, thêm 1 khe M.2 2230 chuẩn E-key |
| Nguồn cấp | Một chiều 12 hoặc 24 V, kiểu ATX, cách ly 1,5 kV, đạt chuẩn E-Mark cho đánh lửa xe |
| Quản lý nguồn | Đặt được ngưỡng điện áp bật, ngưỡng điện áp tắt và thời gian trễ bật tắt |
| Công suất tiêu thụ | 22 W ở mức thường gặp, 45 W ở mức cao nhất |
| Bộ đếm giám sát | 255 mức, đặt bằng phần mềm |
| Nhiệt độ làm việc | -20 đến 70 độ C, với linh kiện chịu nhiệt rộng và luồng gió 0,7 m/s |
| Nhiệt độ bảo quản | -40 đến 85 độ C |
| Độ ẩm | 95 phần trăm ở 40 độ C, không ngưng tụ |
| Rung và sốc | Rung theo IEC 60721-3-5 mức 5M3 và MIL-STD-810G Method 514.6, sốc theo MIL-STD-810G Method 516.6 |
| Chứng nhận | Tương thích điện từ CE, FCC Class B, CCC, BSMI; an toàn UL, CCC, BSMI, CB và E-Mark; không có chứng nhận RED |
| Kích thước và khối lượng | 260 x 73 x 160,2 mm, 3,2 kg |
| Hệ điều hành | Windows 7, WES7, Windows 10, Windows 10 IoT và Linux theo dự án |
| Tuỳ chọn | Mô-đun mạng không dây và mạng di động, bộ giá bắt lên vách (định vị GNSS đã có sẵn trên bo) |
Hai chi tiết trong bảng phân biệt bản dựng cho xe với một máy hộp thông thường. Thứ nhất là mạch nguồn nhận thẳng điện 12 hoặc 24 V từ hệ thống điện của xe, có cách ly và có chứng nhận E-Mark. Thứ hai là hai khe mini PCIe kèm khay thẻ SIM đưa ra ngoài vỏ, cho phép thay thẻ mà không tháo máy khỏi giá.
Đánh lửa xe và trễ bật tắt: đặt tham số thế nào
Trên xe, nguồn điện không phải một đường ổn định như ổ cắm trong xưởng. Khi tài xế đề máy, điện áp ắc quy sụt sâu trong khoảng vài trăm mili giây rồi mới hồi. Khi tắt máy, điện vẫn còn nhưng ắc quy bắt đầu bị rút dần. Mạch quản lý đánh lửa sinh ra để máy tính sống chung được với hai hiện tượng đó.
| Tham số | Ý nghĩa | Cách đặt trong thực tế |
|---|---|---|
| Ngưỡng điện áp bật | Mức điện áp tối thiểu để máy cho phép khởi động | Đặt cao hơn điện áp ắc quy yếu, tránh việc máy lên nguồn rồi tắt giữa chừng |
| Ngưỡng điện áp tắt | Mức điện áp mà máy chủ động tắt để giữ phần dung lượng còn lại cho việc đề | Đặt theo loại ắc quy và theo dòng tiêu thụ của các thiết bị khác trên xe |
| Trễ bật | Khoảng chờ tính từ lúc bật chìa tới lúc máy lên nguồn | Đặt đủ dài để bỏ qua đoạn sụt áp khi đề máy |
| Trễ tắt | Khoảng chạy tiếp sau khi tài xế rút chìa | Đặt đủ dài để hệ điều hành ghi xong dữ liệu và tắt theo trình tự |
| Bộ đếm giám sát | Mạch tự khởi động lại máy khi phần mềm treo | 255 mức, đặt bằng phần mềm, chọn theo chu kỳ gửi dữ liệu của ứng dụng |
Trễ tắt là tham số hay bị bỏ qua nhất. Nếu đặt bằng không, máy mất điện ngay khi rút chìa, dữ liệu của chuyến chưa kịp ghi và hệ tập tin có thể hỏng dần sau vài trăm lần tắt đột ngột. Ngược lại, đặt trễ tắt quá dài trên xe nghỉ qua đêm sẽ làm ắc quy cạn. Cách làm thường dùng là đặt trễ tắt vừa đủ cho một chu kỳ ghi dữ liệu, rồi để ngưỡng điện áp tắt làm lớp bảo vệ cuối.
Phần cách ly 1,5 kV trên mạch nguồn và trên cụm vào ra số xử lý nhóm hiện tượng còn lại: xung điện sinh ra khi đóng cắt tải cảm trên xe, và chênh điện thế giữa các điểm nối đất trên khung. Khi đấu cảm biến hoặc rơ le của xe vào cụm vào ra số, nên giữ nguyên phần cách ly này thay vì nối chung mát cho tiện.
ARK-2250V-U0A1E dùng cho việc gì
Bốn tình huống dưới đây phản ánh cách bản dựng cho xe được lắp trong thực tế.
Máy tính trên xe thương mại và xe chuyên dụng. Máy bắt vào khung sau ghế hoặc trong khoang kỹ thuật, lấy điện thẳng từ hệ thống điện của xe, nối màn hình cho tài xế và nối mô-đun mạng di động để gửi dữ liệu về trung tâm. Cấu hình bốn nhân đủ để vừa chạy phần mềm điều độ vừa xử lý dữ liệu định vị. Bản dùng bộ xử lý nhẹ hơn cho cùng nhóm bài toán được trình bày trong bài máy tính cho xe ARK-2250S-S9A1E.
Trạm quan trắc và tủ ngoài trời. Dải -20 đến 70 độ C (khi dùng linh kiện chịu nhiệt rộng, có luồng gió 0,7 m/s) và kiểu nguồn dải rộng cho phép đặt máy trong tủ ven đường, nơi chỉ có nguồn ắc quy kèm tấm pin mặt trời. Cụm vào ra số cách ly nhận tín hiệu từ cảm biến mực nước, cảm biến cửa tủ và các tiếp điểm cảnh báo.
Trạm giám sát an ninh di động. Máy chạy phần mềm ghi hình, nhận luồng từ camera qua mạng và đẩy đoạn cần thiết về máy chủ khi có sóng. Ổ 2,5 inch trong khay dùng làm bộ đệm tại chỗ, hai khe mini PCIe dành cho mô-đun mạng di động và mạng không dây.
Máy bán hàng tự động và điểm dịch vụ đặt xa. Máy điều khiển cụm cơ cấu chấp hành qua cổng nối tiếp, nhận tín hiệu cảm biến qua cụm vào ra số và tự báo về trung tâm khi có sự cố. Bộ đếm giám sát 255 mức khởi động lại máy mà không cần người tới nơi.
Điểm chung của bốn tình huống là máy nằm ở nơi ít người lui tới. Vì vậy phần cấu hình đáng đầu tư nhất không phải bộ xử lý, mà là đường truyền dự phòng, tham số nguồn đặt đúng và cơ chế tự khởi động lại.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu ARK-2250V với bốn máy hộp không quạt khác của Advantech đang có trong cửa hàng của site. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.
| Model | Bộ xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| ARK-2250V | Intel Core i7-6822EQ bốn nhân 2,0 GHz | 3 cổng nối tiếp, 3 USB 3.0, 4 vào và 4 ra số cách ly | 12 hoặc 24 V một chiều, có quản lý đánh lửa, cách ly 1,5 kV | -20 đến 70 độ C (linh kiện chịu nhiệt rộng) | Bản dựng cho xe, có chứng nhận E-Mark, hai khe mini PCIe kèm khay thẻ SIM |
| ARK-2250L | Intel Core i3-6100U hoặc i7-6600U hai nhân | Hai ngõ hình VGA và HDMI, tuỳ chọn ngõ thứ ba | 12 V một chiều đầu nối khoá được, mô-đun 9 đến 36 V tuỳ chọn | -20 đến 60 độ C | Cùng khung nhưng theo hướng đa màn hình, nhận mô-đun iDoor và mô-đun ARK Plus |
| ARK-2230L | Intel Celeron J1900 bốn nhân 2,0 GHz | 2 cổng RS-232 và 2 cổng RS-232/422/485, hai ngõ hình độc lập | 12 V một chiều đầu nối khoá được, mô-đun 9 đến 36 V tuỳ chọn | -20 đến 60 độ C | Bản gọn và tiết kiệm điện hơn, có khe mini PCIe kèm khay thẻ SIM |
| ARK-2121F | Intel Celeron J1900 bốn nhân 2,0 GHz | 6 cổng nối tiếp, 6 cổng USB, vào ra số cách ly | 9 đến 36 V một chiều | -20 đến 70 độ C | Nhiều cổng nối tiếp nhất nhóm, hợp trạm phải đọc nhiều thiết bị trường |
| ARK-2150F | Intel Core i7-3517UE hai nhân 1,7 GHz | 4 cổng mạng, 4 cổng nối tiếp, 3 USB 3.0 và 3 USB 2.0, vào ra số cách ly 2,5 kV | 12 đến 24 V một chiều, đầu nối khoá được | Theo tài liệu hãng | Bốn cổng mạng cho bài toán tách vùng mạng ngay tại máy |
Cách chọn theo bài toán như sau. Nếu máy đặt cố định trong tủ và cần nhiều màn hình, ARK-2250L là bản cùng khung nhưng rẻ hơn phần nguồn chuyên dụng. Nếu tải nhẹ và ngân sách hẹp, ARK-2230L đủ dùng. Nếu trạm phải đọc nhiều thiết bị trường qua đường nối tiếp, ARK-2121F có sáu cổng. ARK-2250V giữ lợi thế riêng ở phần nguồn theo chìa khoá xe và chứng nhận E-Mark, thứ mà các mã còn lại không có. Một mã khác cùng khung ARK-2250 được mô tả trong bài hệ thống không quạt ARK-2250R.
Mua ARK-2250V-U0A1E ở đâu
Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt, kèm trang thông số riêng cho từng mã. Danh mục đó là chỗ đối chiếu nhanh giữa các khung máy trước khi chốt mã đầy đủ.
Khi gửi yêu cầu báo giá, nên ghi rõ bảy thông tin: mã đầy đủ, điện áp hệ thống điện của xe, dung lượng bộ nhớ, kiểu ổ lưu trữ, số cổng nối tiếp thực dùng, mô-đun mạng di động cần lắp và kiểu giá bắt máy. Với đội xe nhiều chiếc, nên hỏi thêm trạng thái cung ứng để tính phương án bổ sung về sau. Muốn đối chiếu rộng hơn trong dải máy hộp của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247.
Trường hợp chưa rõ nên chọn bản dựng cho xe hay máy hộp thường kèm bộ nguồn riêng, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về ARK-2250V-U0A1E
ARK-2250V-U0A1E là gì?
ARK-2250V-U0A1E là một mã đặt hàng của dòng máy tính hộp không quạt Advantech ARK-2250V, phần đuôi V trong tên dòng chỉ bản dựng cho phương tiện di động. Máy chạy Intel Core i7-6822EQ bốn nhân, nhận nguồn một chiều 12 hoặc 24 V và có mạch quản lý đánh lửa theo chìa khoá xe. Khi đặt hàng phải ghi đủ phần đuôi mã vì mỗi mã khác nhau về cấu hình cổng và phụ kiện.
Máy nhận nguồn từ ắc quy xe theo cách nào?
Máy nối trực tiếp vào nguồn một chiều 12 hoặc 24 V của xe, kèm một dây tín hiệu lấy từ ổ khoá. Mạch nguồn có cách ly 1,5 kV, cho phép đặt ngưỡng điện áp bật, ngưỡng điện áp tắt và thời gian trễ bật tắt. Cách đấu này giữ cho máy không tự tắt khi động cơ khởi động và không xả cạn ắc quy khi xe nghỉ.
ARK-2250V-U0A1E chịu được rung và sốc tới mức nào?
Theo tài liệu hãng, máy đạt mức rung IEC 60721-3-5 5M3 và MIL-STD-810G Method 514.6, mức sốc theo MIL-STD-810G Method 516.6. Máy dùng ổ thể rắn hoặc ổ 2,5 inch gắn trong khay có đệm. Với xe chạy đường xấu, nên chọn ổ thể rắn và siết lại bộ giá bắt máy sau vài tuần vận hành đầu.
Máy có sẵn định vị và cảm biến gia tốc không?
Dòng ARK-2250V có sẵn mô-đun định vị vệ tinh GNSS trên bo, phục vụ bài toán bám tuyến; tài liệu hãng không ghi cảm biến gia tốc. Hai khe mini PCIe khổ đầy đủ kèm khay thẻ SIM và một khe M.2 2230 E-key cho phép lắp mô-đun mạng di động và mạng không dây. Danh sách mô-đun đi kèm phải xác nhận theo mã đầy đủ khi đặt hàng.
Nên gửi những thông tin nào khi hỏi báo giá?
Nên ghi rõ mã đầy đủ, điện áp hệ thống điện của xe, dung lượng bộ nhớ, kiểu ổ lưu trữ, số cổng nối tiếp thực dùng, mô-đun mạng di động cần lắp và kiểu giá bắt máy. Với đội xe nhiều chiếc, nên hỏi thêm trạng thái cung ứng của mã để tính phương án bổ sung về sau.
