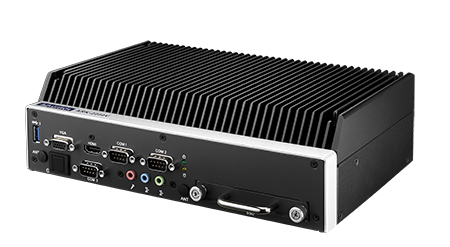

ARK-2250S-S9A1E là một mã đặt hàng của dòng máy tính hộp không quạt Advantech ARK-2250S, bản dựng cho phương tiện di động và trạm ngoài hiện trường. Máy chạy Intel Core i5-6442EQ bốn nhân 1,9 GHz, bộ nhớ DDR4 2133 MHz tối đa 32 GB, nhận nguồn một chiều 12 đến 24 V có cách ly và làm việc trong dải -20 đến 70 độ C. Điểm riêng của mã này là cảm biến gia tốc tích hợp cùng tuỳ chọn định vị vệ tinh.
Thông số kỹ thuật ARK-2250S-S9A1E
Bảng dưới gom thông số hãng công bố cho mã này. Phần thay đổi theo cấu hình đặt hàng được ghi rõ là tuỳ chọn.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy hộp không quạt, thân xếp chồng thêm tầng mở rộng được |
| Bộ xử lý | Intel Core i5-6442EQ bốn nhân dạng hệ thống trên một chip, 1,9 GHz |
| Bộ nhớ đệm | 6 MB |
| Bộ nhớ trong | DDR4 2133 MHz, hai khe SO-DIMM 260 chân, tối đa 32 GB |
| Phần sụn | BIOS AMI EFI |
| Ngõ hình | Màn kép qua VGA và HDMI theo cấu hình mặc định, hai ngõ HDMI hỗ trợ theo dự án |
| Xử lý hình ảnh | DirectX 11.3, OpenGL 4.4, OpenCL 2.1; mã hoá và giải mã video tới mức 1080p 240 hình mỗi giây |
| Cổng mạng | 2 cổng Gigabit dùng chip Intel i219 và Intel I210, có đánh thức qua mạng |
| Âm thanh | Mạch Realtek ALC888S, có ngõ ra loa, ngõ vào micro và ngõ vào tín hiệu |
| Nguồn cấp | Một chiều 12 đến 24 V, có cách ly |
| Cảm biến tích hợp | Cảm biến gia tốc |
| Tuỳ chọn | Mô-đun định vị vệ tinh, mô-đun mạng không dây và mạng di động |
| Rung và sốc | Theo các phép thử MIL-STD-810G |
| Nhiệt độ làm việc | -20 đến 70 độ C |
| Chứng nhận | CE, FCC, CB, UL, CCC và BSMI |
| Phần mềm quản lý | WISE-PaaS/RMM cho việc theo dõi và điều khiển từ xa |
So với bản dùng chung khung nhưng đặt cố định trong tủ, mã này khác ở ba chỗ: nguồn cách ly nhận thẳng điện một chiều của phương tiện, cảm biến gia tốc nằm sẵn trên bo, và phần mở rộng xếp chồng để thêm cổng mà không đổi chỗ bắt máy. Phần đặt tham số nguồn theo chìa khoá xe được trình bày trong bài máy tính không quạt trên xe ARK-2250V-U0A1E.
Cảm biến gia tốc và định vị: ghi hành trình, ghi va chạm
Một máy tính đặt trên xe hoặc trên thiết bị nâng hạ không chỉ chạy phần mềm nghiệp vụ. Nó còn là chỗ duy nhất ghi lại chuyện đã xảy ra với chiếc xe. Hai nguồn dữ liệu làm được việc đó nằm sẵn trên ARK-2250S: cảm biến gia tốc tích hợp và mô-đun định vị lắp thêm.
Bảng dưới liệt kê các mục dữ liệu thường ghi và mục đích thực tế của từng mục.
| Mục dữ liệu | Lấy từ đâu | Dùng vào việc gì |
|---|---|---|
| Vị trí và thời gian | Mô-đun định vị vệ tinh lắp qua khe mở rộng | Dựng lại lộ trình, đối chiếu giờ giao nhận, tính quãng đường thực chạy |
| Mức rung theo thời gian | Cảm biến gia tốc trên bo | Nhận ra đoạn đường xấu, giải thích vì sao ổ đĩa hoặc đầu nối hay hỏng ở một tuyến |
| Cú xóc vượt ngưỡng | Cảm biến gia tốc, đặt ngưỡng bằng phần mềm | Đánh dấu thời điểm nghi có va chạm để trích đoạn dữ liệu quanh mốc đó |
| Trạng thái nguồn | Mạch nguồn của máy | Biết máy tắt do hết điện hay do người vận hành tắt, phục vụ việc quy trách nhiệm kỹ thuật |
| Nhật ký gửi dữ liệu | Mô-đun mạng di động | Biết đoạn nào mất sóng để tính dung lượng bộ đệm tại chỗ |
Ba nguyên tắc khi dựng phần ghi dữ liệu này. Thứ nhất, đồng bộ thời gian giữa các nguồn. Nếu dữ liệu định vị lấy giờ từ vệ tinh còn dữ liệu rung lấy giờ máy, hai chuỗi lệch nhau vài giây là đủ để không ghép được. Cách gọn là lấy một nguồn giờ làm chuẩn và ghi thêm mốc lệch giờ vào tệp.
Thứ hai, tách tần suất ghi. Vị trí ghi vài giây một lần đã đủ cho việc dựng lộ trình, còn mức rung chỉ cần ghi giá trị tóm tắt theo phút, kèm bản ghi chi tiết quanh những lần vượt ngưỡng. Ghi tất cả ở tần suất cao chỉ làm đầy ổ và không thêm thông tin hữu ích.
Thứ ba, tính bộ đệm theo vùng mất sóng. Trên tuyến có đoạn không có sóng, phần mềm phải giữ dữ liệu tại chỗ rồi gửi bù khi có sóng trở lại. Dung lượng bộ đệm nên tính cho đoạn mất sóng dài nhất trong tuyến, nhân đôi để dự phòng. Máy đặt trên xe nâng và xe chuyên dụng trong cảng có bài toán tương tự, được mô tả trong bài máy tính công nghiệp gắn trên xe cho cảng.
ARK-2250S-S9A1E dùng cho việc gì
Bốn tình huống dưới đây phản ánh cách mã này được lắp trong thực tế.
Xe thương mại và xe chuyên dụng. Máy bắt trong khoang kỹ thuật, nối một màn cho người lái, nhận dữ liệu định vị và gửi về trung tâm điều độ. Dải nhiệt tới 70 độ C cần thiết vì khoang xe đỗ ngoài nắng nóng hơn nhiều so với xưởng.
Thiết bị nâng hạ và xe trong kho. Máy ghi hành trình trong kho, đọc mã vạch qua cổng nối tiếp hoặc cổng USB, đối chiếu vị trí lấy hàng. Cảm biến gia tốc ghi lại các cú va vào kệ, dữ liệu này dùng cho việc huấn luyện lại người vận hành.
Trạm ngoài trời chạy bằng ắc quy. Nguồn một chiều 12 đến 24 V có cách ly cho phép lấy điện từ ắc quy kèm tấm pin mặt trời. Máy gom số liệu cảm biến rồi gửi theo chu kỳ, phần còn lại của thời gian chỉ chạy ở mức tải thấp.
Trạm hiển thị và phát nội dung. Khả năng giải mã video cùng hai ngõ hình cho phép máy vừa chạy phần mềm nghiệp vụ vừa phát nội dung lên màn phụ. Cách bố trí thiết bị cho nhóm bài toán giao thông được mô tả trong bài hệ thống giao thông thông minh Advantech.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu ARK-2250S với ba máy hộp khác của hãng đang có trang riêng trong cửa hàng của site.
| Model | Bộ xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| ARK-2250S | Core i5-6442EQ bốn nhân 1,9 GHz | Màn kép VGA và HDMI, 2 cổng mạng, mở rộng mạng không dây và mạng di động | Một chiều 12 đến 24 V, có cách ly | -20 đến 70 độ C | Cảm biến gia tốc tích hợp, tuỳ chọn định vị, thân xếp chồng được |
| ARK-2250L | Core i3-6100U hoặc i7-6600U hai nhân | Màn kép VGA và HDMI, tuỳ chọn ngõ hình thứ ba, 2 khe mini PCIe khổ đầy đủ | Một chiều 12 V giắc khoá được, có mô-đun 9 đến 36 V đặt kèm | -20 đến 60 độ C | Cùng khung nhưng theo hướng nhiều màn, nhận mô-đun iDoor |
| ARK-2150L | Core i3-3217UE, i7-3517UE hoặc Celeron 1047UE hai nhân | 2 cổng mạng, 4 cổng nối tiếp, 2 USB 3.0 và 4 USB 2.0 | Giắc một chiều khoá được | Theo tài liệu hãng | Hỗ trợ quản trị từ xa mức phần cứng theo công nghệ Intel AMT |
| ARK-2121L | Celeron J1900 bốn nhân 2,0 GHz | Màn kép VGA và HDMI, khe mini PCIe kèm khay thẻ SIM | Một chiều 9 đến 36 V | -20 đến 70 độ C (linh kiện chịu nhiệt rộng, có luồng gió) | Bản nhẹ và rẻ hơn, cùng dải nhiệt rộng, nhận mô-đun iDoor |
Cách chọn như sau. Nếu máy đặt cố định trong tủ và cần thêm ngõ hình thứ ba, ARK-2250L đúng hướng hơn. Nếu cần quản trị từ xa ở mức phần cứng để bật tắt máy khi hệ điều hành treo, ARK-2150L có sẵn tính năng đó. Nếu tải nhẹ và ngân sách hẹp, ARK-2121L giữ được dải nhiệt rộng. ARK-2250S giữ lợi thế riêng ở cảm biến gia tốc và phần nguồn cách ly cho phương tiện.
Mua ARK-2250S-S9A1E ở đâu
Trên site này, nhóm máy cùng kiểu nằm trong danh mục máy tính không quạt, mỗi mã có trang thông số riêng để đối chiếu trước khi chốt cấu hình.
Khi gửi yêu cầu báo giá, nên ghi rõ bảy thông tin: mã đặt hàng đầy đủ, điện áp hệ thống điện tại chỗ, dung lượng bộ nhớ, kiểu và dung lượng ổ lưu trữ, số màn hình cần nối, mô-đun định vị cùng mô-đun mạng di động cần lắp, kiểu giá bắt máy. Với đội xe nhiều chiếc, nên hỏi thêm trạng thái cung ứng để tính sẵn phương án bổ sung. Muốn đối chiếu rộng hơn trong dải máy hộp của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247.
Nếu chưa rõ nên chọn bản dựng cho phương tiện hay máy hộp thường kèm bộ nguồn riêng, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về ARK-2250S-S9A1E
ARK-2250S-S9A1E là máy gì?
ARK-2250S-S9A1E là một mã đặt hàng của dòng máy tính hộp không quạt Advantech ARK-2250S, bản dựng cho phương tiện di động và trạm ngoài hiện trường. Máy chạy Intel Core i5-6442EQ bốn nhân 1,9 GHz, bộ nhớ DDR4 2133 MHz tối đa 32 GB, nhận nguồn một chiều 12 đến 24 V có cách ly và làm việc trong dải -20 đến 70 độ C.
Cảm biến gia tốc trên ARK-2250S-S9A1E dùng để làm gì?
Cảm biến gia tốc tích hợp ghi lại mức rung và các cú xóc mạnh tác động lên máy. Dữ liệu đó dùng để đánh dấu thời điểm va chạm, phát hiện việc tháo dỡ trái phép và để đối chiếu khi thiết bị hỏng sớm. Chi tiết dải đo và cách đọc dữ liệu phải xác nhận theo tài liệu hãng cho mã đặt hàng đầy đủ.
Máy có sẵn định vị vệ tinh không?
Định vị vệ tinh là tuỳ chọn của dòng ARK-2250S, phục vụ các bài toán gắn dữ liệu với vị trí trên bản đồ. Mô-đun mạng không dây và mạng di động cũng lắp qua khe mở rộng, dùng để gửi dữ liệu về trung tâm. Danh sách mô-đun đi kèm phải chốt khi đặt hàng vì mỗi mã có cấu hình khác nhau.
ARK-2250S-S9A1E chịu rung và sốc tới mức nào?
Theo tài liệu hãng, máy đạt các phép thử rung và sốc theo MIL-STD-810G. Máy không có quạt và không có bộ phận quay trong phần tản nhiệt, nên điểm yếu còn lại là ổ lưu trữ. Với xe chạy đường xấu, nên chọn ổ thể rắn và kiểm lại giá bắt máy sau vài tuần chạy đầu.
Nên gửi thông tin gì khi hỏi mua ARK-2250S-S9A1E?
Nên ghi rõ mã đặt hàng đầy đủ, điện áp hệ thống điện tại chỗ, dung lượng bộ nhớ, kiểu và dung lượng ổ lưu trữ, số màn hình cần nối, mô-đun định vị và mô-đun mạng di động cần lắp, kiểu giá bắt máy. Với đội xe nhiều chiếc, nên hỏi thêm trạng thái cung ứng của mã.
