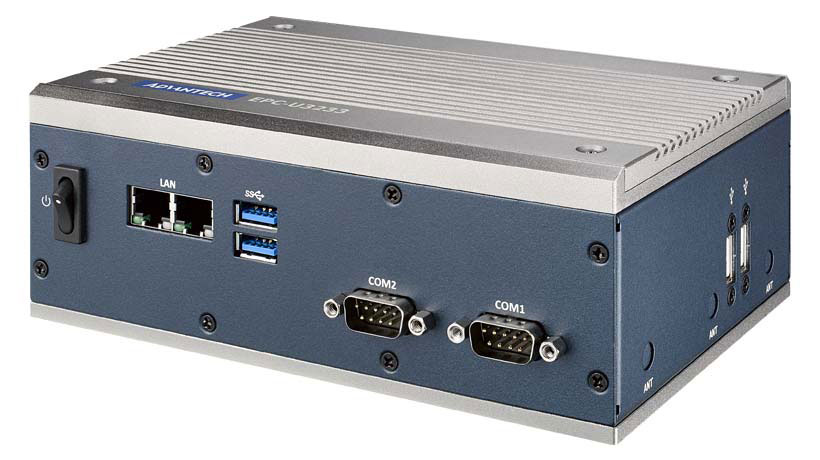

EPC-U32337B-00Y1E là một mã đặt hàng của dòng máy tính nhúng không quạt Advantech EPC-U3233, thân 170 x 116,7 x 66 mm, chạy vi xử lý Intel Core i7-8665UE bốn nhân. Điểm đáng chú ý của máy là đặt một vi xử lý hạng Core i7 vào một thân kín không có quạt. Chính vì vậy, câu hỏi quyết định lúc triển khai không phải là máy mạnh tới đâu, mà là chỗ lắp có đủ điều kiện để máy thải nhiệt hay không. Bài viết đi theo đúng câu hỏi đó.
EPC-U32337B-00Y1E là máy gì và nhiệt đi đâu
Máy dùng vi xử lý Intel Core i7-8665UE thuộc vi kiến trúc Whiskey Lake, bốn nhân, nhịp xung tối đa 4,40 GHz, bản dành riêng cho thiết bị nhúng. Bộ nhớ là một khe SO-DIMM DDR4 2400 MHz, hỗ trợ tối đa 32 GB. Bộ cổng gồm hai ngõ HDMI, hai cổng mạng, hai cổng USB 3.0 và hai cổng USB 2.0, bốn cổng nối tiếp và một cụm vào ra số 16 bit. Máy chạy được bản Windows 10 dành cho thiết bị kết nối và tương thích với Linux bản Ubuntu.
Điểm cần hiểu đúng: thân không quạt không có nghĩa là máy sinh ít nhiệt hơn. Lượng nhiệt vẫn sinh ra đúng theo tải công việc, chỉ khác ở đường thoát. Bộ tản nhiệt bên trong áp vào linh kiện sinh nhiệt, dẫn nhiệt ra vỏ, rồi vỏ trao nhiệt cho không khí xung quanh. Bỏ quạt đổi lại ba cái lợi rõ ràng: không hút bụi vào trong, không có bộ phận quay để hỏng, và không phát ra tiếng ồn.
Cái giá phải trả nằm ở chỗ lắp. Vỏ máy là bề mặt tỏa nhiệt duy nhất, nên bao quanh nó bằng vách kim loại sát hoặc chèn vật cản sẽ chặn đúng đường thoát nhiệt. Đó là lý do một máy chạy êm trên bàn thử nghiệm vẫn có thể tự giảm hiệu năng khi vào tủ điện thật.
Sáu vị trí lắp và điều kiện nhiệt đi kèm
Bảng dưới đọc theo vị trí lắp thật tại nhà máy, kèm việc phải làm và dấu hiệu cho thấy chỗ lắp đang quá nóng.
| Vị trí lắp | Đặc điểm nhiệt | Việc phải làm | Dấu hiệu chỗ lắp quá nóng |
|---|---|---|---|
| Tủ điện kín cạnh chuyền | Nhiệt cộng dồn từ biến tần, bộ nguồn và các thiết bị khác trong tủ | Đo nhiệt độ trong tủ ở giờ nóng nhất, đặt máy ở khoang trên cùng, chừa khoảng hở quanh vỏ | Máy chậm dần về cuối ca rồi trở lại bình thường sau khi mở cửa tủ |
| Tủ có quạt hút và lưới lọc | Nhiệt thoát tốt nhưng phụ thuộc lưới lọc còn thông | Đưa việc vệ sinh lưới lọc vào lịch bảo trì định kỳ | Nhiệt độ trong tủ tăng dần theo tuần dù tải công việc không đổi |
| Hộc quầy tự phục vụ | Không gian nhỏ, thường kín cả bốn mặt | Khoét lỗ thoát khí ở hai mặt đối nhau, tránh đặt máy sát vách sau | Vỏ máy nóng đều tay, quầy thỉnh thoảng tự khởi động lại |
| Treo tường trong phòng điều khiển | Điều kiện thuận lợi nhất, không khí lưu thông tự do | Gá đúng chiều để nhiệt bốc lên không quẩn lại vào vỏ | Ít khi gặp; nếu có thì thường do bị che bằng tủ hồ sơ hoặc rèm |
| Gá sát vách kim loại của máy móc | Vách nóng dẫn nhiệt ngược vào vỏ máy | Chèn tấm cách nhiệt giữa vỏ và vách, hoặc đổi sang gá cách vách | Nhiệt độ vỏ ở mặt tiếp xúc cao hơn hẳn mặt còn lại |
| Hộp ngoài trời có mái che | Nhiệt mặt trời cộng vào nhiệt máy, biên độ ngày đêm lớn | Chọn hộp có mái đôi và lỗ thoát khí, kiểm tra khả năng đọng nước bên trong | Máy chạy tốt buổi sáng, có lỗi vào đầu giờ chiều những ngày nắng |
Nhiệt độ làm việc cho phép của đúng mã đặt hàng phải lấy theo tài liệu hãng, và con số đó nên so với nhiệt độ đo được tại vị trí lắp chứ không so với nhiệt độ phòng. Đây là lỗi hay gặp nhất trong khâu khảo sát, vì phòng có thể mát trong khi trong tủ đã cao hơn hàng chục độ.
Ba cách hạ nhiệt không phải đổi máy
- Đổi cách gá và chiều đặt. Nhiệt bốc lên theo phương thẳng đứng, nên đặt máy sao cho mặt vỏ có vây tản nhiệt hướng ra khoảng trống. Chỉ riêng việc xoay máy và nhích khỏi vách đã đủ hạ vài độ ở nhiều trạm.
- Giảm tải công việc thường trực. Bỏ các phần mềm chạy nền không dùng tới, giãn chu kỳ ghi nhật ký, chuyển việc xử lý theo lô sang giờ mát. Vi xử lý chạy ở mức thấp hơn thì sinh ít nhiệt hơn, và điều này thay đổi được bằng cấu hình chứ không cần phần cứng mới.
- Chọn ổ đúng loại và đúng dải nhiệt. Ổ cứng cơ vừa sinh nhiệt vừa có dải nhiệt hẹp hơn ổ thể rắn công nghiệp. Cách chọn bộ nhớ và ổ theo kiểu tải được nói kỹ ở bài đặt bộ nhớ và ổ cho máy chạy liên tục.
Ba cách trên xử lý được phần lớn trường hợp nhiệt vượt ngưỡng ở mức nhẹ. Khi nhiệt độ đo được vượt xa dải công bố, không nên chữa bằng cấu hình mà phải đổi vị trí lắp hoặc đổi sang máy có dải nhiệt rộng hơn.
Máy cùng nhóm khi nhiệt vượt ngưỡng
Ba máy dưới đây đang có trang sản phẩm trên site và đều công bố rõ điều kiện nhiệt hoặc cách cấp nguồn dải rộng, tiện để đối chiếu khi vị trí lắp quá nóng cho một máy hạng Core i7.
| Model | Vi xử lý | Nhiệt độ làm việc | Nguồn | Cổng và mở rộng | Chọn khi nào |
|---|---|---|---|---|---|
| EPC-U32337B-00Y1E | Intel Core i7-8665UE bốn nhân, xung tối đa 4,40 GHz | Theo tài liệu hãng cho mã đặt hàng | Theo tài liệu hãng | 2 ngõ HDMI, 2 cổng mạng, 2 cổng USB 3.0, 2 cổng USB 2.0, 4 cổng nối tiếp, vào ra số 16 bit | Cần công suất tính toán cao nhất trong thân nhỏ không quạt |
| ARK-2230L | Intel Celeron J1900 bốn nhân 2,0 GHz | Âm 20 đến 60 độ C với ổ thể rắn và RAM dải nhiệt rộng; 0 đến 40 độ C nếu dùng ổ cứng cơ | Giắc 12 V có khóa, có mô-đun 9 đến 36 V khi đặt kèm | 1 khe mini PCIe kèm chỗ đặt thẻ thuê bao, 1 khe mSATA, 1 khay ổ 2,5 inch | Vị trí nóng và chỉ có nguồn một chiều trong tủ |
| ARK-1123H | Intel Celeron J1900 bốn nhân 2,0 GHz | Theo tài liệu hãng | Giắc một chiều có ren giữ | 2 ngõ HDMI độc lập, 2 cổng mạng, 1 khe mini PCIe khổ đầy đủ, 1 khe mSATA nửa khổ | Trạm chỉ cần hai màn hình và tải công việc nhẹ |
| ARK-3520L | Intel Core i3, i5 hoặc i7 thế hệ 6 dạng BGA | Theo tài liệu hãng | Mô-đun 9 đến 36 V khi đặt kèm | Ba màn hình độc lập, bộ nhớ SO-DIMM DDR4 tới 32 GB, 1 khay ổ 2,5 inch và 1 khe mSATA | Vẫn cần hạng Core i nhưng thân lớn hơn để tản nhiệt tốt hơn |
Nguyên tắc chọn gọn trong một câu: giữ hạng vi xử lý khi tải công việc thật sự cần, hạ hạng khi phần mềm nhẹ mà chỗ lắp lại nóng. Trường hợp máy phải cắm thêm card và vì thế sinh nhiệt thêm trong khoang kín, xem bài EPC-T3285 và cái giá của khe mở rộng PCIe. Một máy cùng họ EPC-U ở hạng tiết kiệm điện được mô tả ở bài EPC-U2117E3W-03Y10 và hai khe mở rộng.
Mua EPC-U32337B-00Y1E ở đâu
Mã này chưa có trang bán riêng trên site nên đơn hàng đi theo cấu hình xác nhận với bên bán. Các máy hộp không quạt sẵn hàng nằm ở danh mục máy tính không quạt, còn nhóm cấu hình mạnh nằm ở nhánh máy tính không quạt cấu hình mạnh.
Đề nghị báo giá nên kèm bốn nội dung: nhiệt độ đo được tại vị trí lắp vào giờ nóng nhất, kiểu tủ hoặc hộp sẽ đặt máy kèm kích thước khoang, phần mềm sẽ chạy và mức tải thường trực, cùng dung lượng bộ nhớ và loại ổ mong muốn. Bốn nội dung này quyết định máy có chạy ổn định ở chỗ đó hay không, và quan trọng hơn cả cấu hình trên giấy. Các dòng máy nhúng khác của hãng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa rõ chỗ lắp chịu được máy hạng nào, chạy công cụ chọn máy theo môi trường lắp đặt rồi gửi kết quả kèm đề nghị.
Câu hỏi thường gặp về EPC-U32337B-00Y1E
EPC-U32337B-00Y1E dùng vi xử lý nào?
Theo thông số công bố, máy chạy Intel Core i7-8665UE thuộc vi kiến trúc Whiskey Lake, bốn nhân, nhịp xung tối đa 4,40 GHz. Đây là bản vi xử lý dành cho máy nhúng, nên chạy được trong thân không quạt mà vẫn giữ mức tính toán của một máy Core i7.
Máy không quạt thì tản nhiệt bằng cách nào?
Bằng chính vỏ máy. Bộ tản nhiệt bên trong áp vào linh kiện sinh nhiệt rồi dẫn nhiệt ra vỏ, vỏ tỏa nhiệt ra không khí xung quanh. Vì vậy diện tích vỏ tiếp xúc với không khí và khoảng hở quanh máy quyết định nhiệt độ bên trong, chứ không phải công suất một bộ phận làm mát nào.
Đặt máy trong tủ điện kín có được không?
Được, nhưng phải đo nhiệt độ trong tủ ở giờ nóng nhất của ca và ở vị trí đặt máy, không lấy nhiệt độ phòng. Nếu tủ không có thông gió, nên tính thêm nhiệt do các thiết bị khác trong tủ sinh ra và chừa khoảng hở quanh vỏ máy theo tài liệu hãng.
Máy hỗ trợ bao nhiêu bộ nhớ và những cổng gì?
Máy dùng bộ nhớ một khe SO-DIMM DDR4 2400 MHz, hỗ trợ tối đa 32 GB. Bộ cổng gồm hai ngõ HDMI, hai cổng mạng, hai cổng USB 3.0 và hai cổng USB 2.0, bốn cổng nối tiếp và một cụm vào ra số 16 bit.
Máy chạy được hệ điều hành nào?
Theo bài giới thiệu, máy hỗ trợ bản Windows 10 dành cho thiết bị kết nối và tương thích với Linux bản Ubuntu. Danh sách trình điều khiển sẵn có cho từng bản hệ điều hành nên yêu cầu bên bán xác nhận theo đúng mã đặt hàng trước khi triển khai.
