PPC-324W-PN4 là máy tính bảng điều khiển công nghiệp 23,8 inch của Advantech, gộp màn hình cảm ứng điện dung phẳng và một máy tính không quạt vào cùng một khối. Máy chạy Intel Pentium N4200 bốn nhân 1,1 GHz, vỏ hợp kim nhôm đúc, mặt trước đạt IP65 và nhận nguồn một chiều dải rộng 12 đến 24 VDC. Bài viết trình bày bảng thông số, lý do một màn lớn lại đi với vi xử lý công suất thấp, các vị trí lắp thực tế, so sánh với những mã cùng thân máy và nơi đặt mua.
Trong danh mục panel PC của hãng, 23,8 inch là cỡ lớn nhất còn lắp được lên cánh tủ theo cách thông thường. Vượt qua cỡ này thì thiết bị chuyển sang nhóm màn hình lớn treo tường, khác hẳn về cách gá và cách cấp nguồn. Vì vậy mã PPC-324W-PN4 hay xuất hiện ở những vị trí cần một mặt hiển thị rộng nhưng vẫn phải nằm trong khuôn khổ tủ điều khiển.
Thông số kỹ thuật PPC-324W-PN4
Bảng dưới tổng hợp theo thông số công bố của mã này. Phần bộ nhớ và ổ lưu trữ thay đổi theo đơn đặt nên cần xác nhận lại khi lập cấu hình.
| Hạng mục | Thông số |
|---|---|

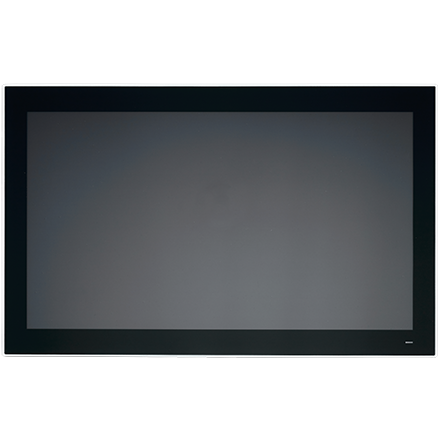

| Màn hình | LCD TFT 23,8 inch, mặt phẳng liền khối, định dạng rộng |
| Cảm ứng | Điện dung chiếu nhiều điểm chạm |
| Vi xử lý | Intel Pentium N4200 bốn nhân, 1,1 GHz |

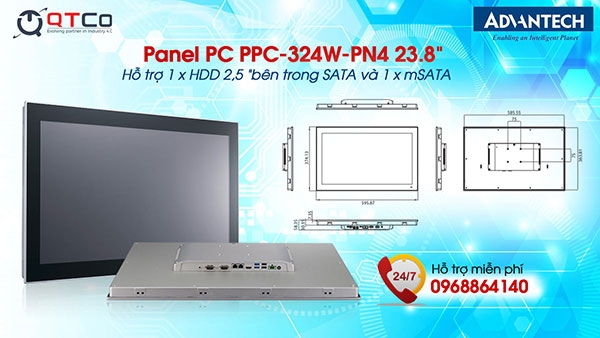

| Lưu trữ | 1 ổ SATA 2,5 inch lắp trong và 1 ổ mSATA |

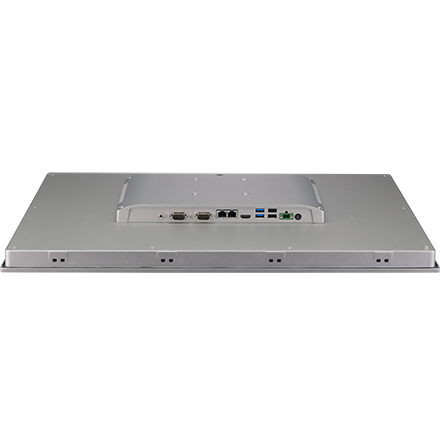

| Mạng | 2 cổng Ethernet Gigabit |
| Cổng nối tiếp | 2 cổng: 1 cổng RS-232 và 1 cổng RS-232/422/485 chọn chế độ trong BIOS |
| Điều tiết luồng RS-485 | Tự động, thực hiện ở phần cứng |
| Cổng USB | 2 cổng USB 3.0 và 2 cổng USB 2.0 |
| Ngõ hiển thị và âm thanh | 1 cổng HDMI cho màn hình thứ hai, 1 ngõ ra âm thanh |
| Cấp bảo vệ mặt trước | IP65 |
| Vỏ máy | Hợp kim nhôm đúc, thiết kế không quạt, khối lượng nhẹ so với kích thước |
| Nguồn cấp | Một chiều dải rộng, 12 đến 24 VDC |
| Hệ điều hành | Windows 10 bản 64 bit, Linux và Android |
Ba dòng trong bảng định hình cách dùng máy. Hai đường lưu trữ song song cho phép tách hệ điều hành khỏi phân vùng dữ liệu, việc nên làm với trạm ghi số liệu liên tục. Chức năng tự điều tiết luồng trên cổng RS-485 xử lý phần chuyển hướng truyền nhận ở phần cứng, giúp phần mềm đọc thiết bị cấp trường đơn giản hơn. Cổng HDMI xuất được màn hình thứ hai, hữu ích khi cần một mặt hiển thị chung cho cả tổ trong khi màn chính vẫn dành cho thao tác.
Vì sao màn 23,8 inch lại đi với vi xử lý công suất thấp
Cặp ghép này thoạt nhìn có vẻ lệch: màn hình cỡ lớn thường gợi ý một cấu hình mạnh. Nhưng với panel PC, ràng buộc thật sự là nhiệt chứ không phải hiệu năng.
Máy không có quạt, toàn bộ nhiệt của vi xử lý thoát qua vỏ hợp kim nhôm. Khi khối máy nằm trong tủ điện hoặc áp sát vào vách, diện tích tản nhiệt hữu ích giảm đi đáng kể. Một vi xử lý công suất thấp như Pentium N4200 tỏa ít nhiệt nên giữ được thiết kế kín, không khe hút gió, và nhờ đó mặt trước duy trì cấp IP65 mà không cần bộ lọc bụi hay quạt hút phải thay định kỳ.
Câu hỏi tiếp theo là công suất đó có đủ hay không. Với đúng nhóm việc mà cỡ màn này phục vụ, câu trả lời là đủ. Một giao diện giám sát vẽ bằng đồ hoạ hai chiều, một trang tra cứu, một bảng thông tin sản xuất cập nhật vài giây một lần đều là tải nhẹ, không phụ thuộc vào số nhân hay xung nhịp. Phần chiếm tài nguyên nhiều nhất trên máy thường là trình duyệt hoặc phần mềm giám sát chạy nền, và bốn nhân của N4200 kham được.
Ranh giới nằm ở ba nhóm việc: phát video độ phân giải cao nhiều luồng, xử lý ảnh từ camera công nghiệp, và mô phỏng ba chiều. Ba nhóm này cần nền tảng Core i, và trong cùng thân máy 23,8 inch có bản dùng vi xử lý Core i thế hệ thứ bảy là PPC-324W-P7.
PPC-324W-PN4 dùng cho việc gì
Mã này hợp với vị trí cần mặt hiển thị rộng, nội dung cập nhật liên tục nhưng không nặng về đồ hoạ. Bốn tình huống dưới đây thường gặp ở dự án trong nước.
- Bảng thông tin sản xuất đầu chuyền. Hiển thị kế hoạch ca, sản lượng thực tế và cảnh báo dừng máy cho cả tổ cùng xem. Màn rộng cho phép chữ đủ lớn để đọc từ khoảng cách vài mét mà vẫn còn chỗ cho biểu đồ.
- Trạm điều hành kho và bãi. Nhân viên tra cứu vị trí hàng, xác nhận xuất nhập ngay trên màn. Bốn cổng USB đủ cho đầu đọc mã, máy in nhãn và bàn phím công nghiệp cùng lúc.
- Quầy tự phục vụ tại sảnh và khu dịch vụ. Người dùng phổ thông thao tác trực tiếp, cảm ứng điện dung phẳng cho thao tác vuốt quen thuộc và mặt trước IP65 chịu được lau rửa hàng ngày.
- Đầu máy và toa xe. Thân mỏng nhẹ so với kích thước và dải nguồn một chiều rộng hợp với hệ điện trên phương tiện, nơi điện áp dao động theo phụ tải.
Toàn bộ nhóm máy này nằm trong danh mục máy tính màn hình cảm ứng trên site. Nếu vị trí đó chỉ cần hiển thị mà phần tính toán đã có máy khác đảm nhiệm, bài màn hình IPC cảm ứng là gì nêu phương án tách màn hình rời khỏi máy tính, thường rẻ hơn khi thay thế.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu mã PN4 với bản cùng thân máy dùng nền tảng mạnh hơn và hai panel PC cỡ 21,5 inch, theo trục hiệu năng và bộ cổng.
| Model | Cỡ màn | Vi xử lý và bộ nhớ | Cổng chính | Nên chọn khi |
|---|---|---|---|---|
| PPC-324W-PN4 | 23,8 inch, mặt phẳng liền khối | Pentium N4200 bốn nhân 1,1 GHz | 2 COM, 2 USB 3.0, 2 USB 2.0, 1 HDMI, 1 ngõ ra âm thanh | Bảng hiển thị và trạm tra cứu, nội dung dạng giao diện và số liệu |
| PPC-324W-P7 | 23,8 inch, mặt phẳng liền khối | Core i thế hệ thứ bảy, tối đa 16 GB DDR4 | Hỗ trợ màn hình kép qua 1 HDMI ngoài, USB 3.0, 1 mini PCIe | Phần mềm nặng về đồ hoạ hoặc xử lý ảnh trên cùng cỡ màn |
| PPC-3211SW | 21,5 inch, 1920 x 1080 | Core i5-6300U hai nhân, tối đa 16 GB DDR4 | 2 COM, 2 USB 3.0, 2 USB 2.0, 1 HDMI | Cần độ phân giải Full HD và có chứng nhận tương thích điện từ cho thiết bị y tế |
| PPC-4211W | 21,5 inch, 1920 x 1080 | Core i5-4300U hoặc Core i3-4010U | 5 COM, 4 USB 3.0, 1 USB 2.0, 1 VGA, 1 DisplayPort, khe PCIe hoặc PCI | Phải đấu nhiều thiết bị nối tiếp hoặc cắm card chuyên dụng |
Ba hướng chọn từ bảng này. Nếu bài toán chỉ là hiển thị và thao tác, mã PN4 là phương án gọn nhất trên cỡ 23,8 inch. Nếu phần mềm cần nhiều tài nguyên hơn mà vẫn giữ nguyên cỡ màn và kiểu gá, bản Core i cùng thân máy giải quyết được mà không phải làm lại cơ khí. Nếu cần độ phân giải Full HD hoặc bộ cổng dày hơn, PPC-3211SW và PPC-4211W ở cỡ 21,5 inch là hai lựa chọn, đổi lại diện tích hiển thị nhỏ hơn một bậc. Với trạm chỉ cần vài nút thao tác, PPC-3181SW-MART ở cỡ 18,5 inch có gói cấu hình sẵn, triển khai nhanh hơn.
Mua PPC-324W-PN4 ở đâu
Mã này là hàng đặt theo dự án, không nằm trong danh sách hàng sẵn của trang cửa hàng, nên cấu hình và thời gian giao xác nhận theo từng đơn. Thời gian bảo hành tiêu chuẩn cho nhóm máy này là 24 tháng.
Năm thông tin nên nêu khi gửi yêu cầu báo giá: kích thước lỗ khoét trên cánh tủ hoặc kiểu gá dự kiến, khoảng cách đọc của người xem xa nhất, nguồn tại vị trí lắp và mức sụt áp khi tải nặng, số thiết bị nối tiếp cần đấu vào hai cổng có sẵn, và phần mềm vận hành thuộc nhóm giao diện hay nhóm xử lý ảnh. Thông tin cuối quyết định chọn bản Pentium hay bản Core i, và đây là điểm khác nhau lớn nhất giữa hai mã cùng thân máy.
Để đối chiếu với các dòng panel PC khác của hãng, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu chưa chốt được cỡ màn và cấu hình phù hợp với vị trí lắp, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về PPC-324W-PN4
PPC-324W-PN4 là máy gì?
PPC-324W-PN4 là máy tính bảng điều khiển công nghiệp 23,8 inch của Advantech, gộp màn hình cảm ứng điện dung phẳng và một máy tính không quạt vào cùng một khối. Máy chạy Intel Pentium N4200 bốn nhân 1,1 GHz, vỏ hợp kim nhôm đúc, mặt trước đạt IP65 và nhận nguồn một chiều dải rộng 12 đến 24 VDC.
Vi xử lý Pentium N4200 có đủ sức kéo màn 23,8 inch không?
Đủ cho giao diện vận hành, trang tra cứu và bảng thông tin dạng tĩnh, kể cả khi xuất thêm một màn hình thứ hai. Không đủ cho video độ phân giải cao nhiều luồng, xử lý ảnh hoặc mô hình ba chiều. Nếu phần mềm thuộc nhóm sau, nên chọn mã cùng thân máy nhưng dùng nền tảng Core i.
Máy có mấy đường lưu trữ và mở rộng được không?
Máy nhận một ổ SATA 2,5 inch lắp bên trong và một ổ mSATA. Cách dùng phổ biến là đặt hệ điều hành trên mSATA và để khay 2,5 inch cho phân vùng dữ liệu, giúp giảm rủi ro hỏng dữ liệu khi mất điện đột ngột giữa lúc đang ghi.
Chức năng tự điều tiết luồng trên cổng RS-485 để làm gì?
Trên đường RS-485 nhiều thiết bị dùng chung một cặp dây, nên phải có tín hiệu chuyển hướng truyền và nhận. Chức năng tự điều tiết luồng làm việc đó ở phần cứng, phần mềm không phải điều khiển chân báo hiệu. Nhờ vậy phần mềm viết đơn giản hơn và ít lỗi mất byte đầu khung.
Dải nguồn 12 đến 24 VDC có ý nghĩa gì khi lắp trong tủ?
Máy nhận thẳng nguồn một chiều từ bộ nguồn có sẵn trong tủ điện, không cần thêm bộ đổi nguồn xoay chiều. Dải rộng cho phép chịu được sụt áp khi tủ có nhiều phụ tải đóng cắt cùng lúc, thường gặp ở tủ chung với biến tần và khởi động từ.
