Bài này bàn một việc hẹp: chọn biến thể EI-52 nào trong ba mã S6A1, S2A1 và U0A1 cho đúng tải công việc của trạm. Bảng thông số đầy đủ, danh sách cổng, dải nhiệt và các dòng thay thế đã có ở bài máy tính nhúng Advantech EI-52: cấu hình, cổng và ứng dụng, ở đây không nhắc lại. Phần dưới chỉ nói về phần khác nhau giữa ba mã và cách quyết định.
Ba biến thể EI-52 khác nhau ở đâu
Điểm cần nắm trước tiên: ba mã dùng chung thân máy, chung bộ cổng và chung dải nhiệt làm việc. Phần khác nhau nằm gọn ở vi xử lý và dung lượng bộ nhớ giao kèm máy.
| Mã máy | Vi xử lý | Bộ nhớ giao kèm | Trần bộ nhớ |
|---|---|---|---|
| EI-52-S6A1 | Intel Core i5-1145G7E | 16 GB SO-DIMM DDR4 | 64 GB |
| EI-52-S2A1 | Intel Core i3-1115G4E | 8 GB SO-DIMM DDR4 | 64 GB |
| EI-52-U0A1 | Intel Celeron 6305E | 8 GB SO-DIMM DDR4 | 64 GB |

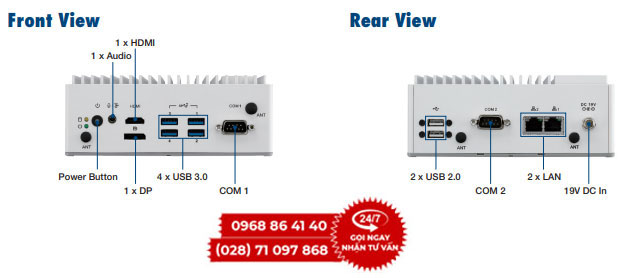

Ba mã đều giao kèm ổ SSD SATA dạng mỏng 64 GB, đều có hai cổng mạng Gigabit, hai cổng nối tiếp RS-232/422/485 và sáu cổng USB. Ngõ hình ảnh gồm một cổng HDMI và một cổng DisplayPort, chạy được màn hình kép ở độ phân giải 4K. Nguồn cấp là 19 V một chiều, mức tiêu thụ theo tài liệu hãng nằm trong khoảng 16,5 đến 34,3 W tuỳ tải.
Vì phần vỏ và phần cổng giống nhau, đổi mã không kéo theo thay đổi nào về cách gá máy, cách đi dây hay cách chọn bộ nguồn. Đó là lý do quyết định nên dựa hẳn vào tải công việc chứ không dựa vào chỗ lắp.
Đặt tải công việc lên trước rồi mới chốt mã
Cách chọn hay sai nhất là lấy mã cao nhất cho chắc. Trạm biên phần lớn thời gian chờ dữ liệu chứ không tính toán, nên vi xử lý mạnh thường nằm không. Bảng dưới xếp các việc thường gặp tại trạm biên theo mức tải thật.
| Việc tại trạm | Mức tải | Biến thể đủ dùng |
|---|---|---|
| Đọc thiết bị trường, chuẩn hoá và đẩy dữ liệu lên lớp trên | Nhẹ, phụ thuộc số cổng và đường truyền | U0A1 |
| Chạy thêm giao diện vận hành hoặc trang biểu đồ tại chỗ | Trung bình, tăng theo số điểm hiển thị | U0A1 hoặc S2A1 |
| Giữ cơ sở dữ liệu tại chỗ, tổng hợp theo ca | Trung bình, dồn vào lúc kết ca | S2A1 |
| Xuất hai màn hình 4K cho bảng thông tin sản xuất | Trung bình, dồn vào phần đồ hoạ | S2A1 |
| Xử lý luồng hình ảnh hoặc chạy suy luận mô hình | Nặng và liên tục | S6A1, kèm mô-đun tăng tốc |
| Chạy nhiều dịch vụ đóng gói cùng lúc trên một máy | Nặng, chủ yếu ăn bộ nhớ | S6A1 |
Hai hàng cuối là ranh giới thật của dòng máy này. Dưới ranh giới đó, chênh lệch giữa Celeron và Core i5 gần như không thấy trong vận hành hằng ngày. Trên ranh giới đó, chọn mã thấp sẽ lộ ra ngay bằng độ trễ giao diện và bằng thời gian kết ca kéo dài.
Nếu chưa rõ trạm sẽ nhận việc gì, nên đọc phần vai trò của một cổng thu dữ liệu trong bài máy tính công nghiệp IoT Advantech làm cổng dữ liệu rồi quay lại bảng trên.
Khi nào cần thêm mô-đun tăng tốc AI VEGA-330
EI-52 nhận mô-đun tăng tốc AI VEGA-330 dựa trên bộ xử lý thị giác Intel Movidius Myriad X. Mô-đun này chỉ có ích cho một nhóm bài toán hẹp: suy luận mô hình chạy liên tục trên luồng hình ảnh, ví dụ đếm sản phẩm, đọc mã in trên bao bì hay phát hiện lỗi bề mặt.
Ba câu hỏi nên trả lời bằng số trước khi đặt thêm mô-đun. Một, mỗi giây phải xử lý bao nhiêu khung hình. Hai, một khung hình được phép mất bao nhiêu mili giây. Ba, mô hình đã chọn nặng bao nhiêu và đã chạy thử trên máy chưa. Thiếu ba con số này thì mô-đun tăng tốc chỉ là khoản chi chưa có chỗ dùng.
Ngược lại, nếu bài toán chỉ là đọc số liệu, đếm sản lượng theo tín hiệu rời rạc hoặc ghi nhật ký thì không cần mô-đun. Với dự án thị giác máy có yêu cầu nặng hơn hẳn, dòng máy có khe cắm card rời như AIIS-5410P là hướng hợp lý hơn là ép EI-52 nhận việc quá tầm.
Bộ nhớ và ổ đĩa: nâng lúc mua hay nâng sau
Bộ nhớ dùng khe SO-DIMM chứ không hàn chết, trần dung lượng 64 GB cho cả ba mã. Nghĩa là nâng sau được mà không phải thay máy. Câu hỏi thực tế chỉ là nâng lúc nào cho đỡ phiền.
- Để nguyên mức giao kèm khi trạm chạy một đến hai phần mềm cố định và danh sách phần mềm đó đã chốt trong hồ sơ nghiệm thu.
- Nâng ngay lúc mua khi trạm sẽ chạy nhiều dịch vụ đóng gói, chạy máy ảo, hoặc khi máy đặt ở vị trí phải dừng dây chuyền mới mở nắp được.
- Nâng sau khi trạm dễ tiếp cận và khi ngân sách năm đầu bị siết. Chi phí phát sinh chủ yếu là công tháo lắp và một lần kiểm lại cấu hình.
Về ổ đĩa, mức 64 GB giao kèm đủ cho hệ điều hành và phần mềm thu thập, nhưng không đủ để giữ dữ liệu thô lâu ngày. Cách ước lượng dung lượng theo số điểm đo và chu kỳ đọc trình bày ở bài quản lý dữ liệu tại biên, áp dụng được cho EI-52 vì cùng vai trò máy biên.
Ba câu hỏi chốt trước khi đặt mã
Trước khi gửi đơn hàng, nên trả lời dứt điểm ba câu sau và ghi vào hồ sơ kỹ thuật.
Thứ nhất, trạm này chạy bao nhiêu phần mềm và phần mềm nào nặng nhất. Câu trả lời quyết định mã máy theo bảng ở trên. Thứ hai, trong ba năm tới có kế hoạch thêm việc gì cho trạm không. Nếu có, cộng phần việc đó vào ngay từ đầu vì thay máy giữa chừng tốn hơn nhiều so với chênh lệch giữa hai mã. Thứ ba, máy đặt ở vị trí có mở nắp được khi dây chuyền đang chạy hay không. Câu này quyết định nâng bộ nhớ lúc mua hay để sau.
Hệ điều hành thì cả ba mã đều nhận Windows 10 IoT bản 64 bit hoặc Ubuntu 20.04, kèm bộ công cụ quản trị thiết bị của hãng. Phần nối máy vào hệ giám sát tại chỗ trình bày ở bài phần mềm nhúng iEdge.
Chọn thiết bị cho trạm biên chạy EI-52
Đề nghị báo giá nên nêu đủ bốn nội dung: danh sách phần mềm chạy trên trạm, số điểm đo và chu kỳ đọc, có xử lý hình ảnh hay không, và điều kiện nhiệt tại chỗ lắp. Bốn nội dung này đủ để chốt mã máy và mức bộ nhớ mà không phải trao đổi nhiều vòng.
EI-52 chưa có trang sản phẩm trên website này. Nhóm máy cùng vai trò nằm ở danh mục máy tính không quạt cho IoT; khi cần nhiều cổng nối tiếp hơn thì tham khảo UNO-2473G. Danh mục máy tính nhúng của hãng liệt kê tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa chốt được cấu hình, dùng công cụ chọn máy theo yêu cầu lắp đặt rồi gửi kèm danh sách phần mềm dự kiến.
Câu hỏi thường gặp về chọn biến thể EI-52
EI-52 có mấy biến thể và khác nhau ở đâu?
Tài liệu hãng nêu ba mã: EI-52-S6A1 dùng Core i5-1145G7E, EI-52-S2A1 dùng Core i3-1115G4E và EI-52-U0A1 dùng Celeron 6305E. Khác biệt nằm ở vi xử lý và dung lượng bộ nhớ giao kèm máy. Phần thân máy, cổng kết nối và dải nhiệt làm việc thì ba mã giống nhau.
Trạm chỉ đọc dữ liệu rồi đẩy lên hệ thống thì chọn mã nào?
Bản U0A1 nền Celeron đủ cho việc đọc thiết bị trường, chuẩn hoá dữ liệu và đẩy lên lớp trên. Tải loại này bị giới hạn bởi số cổng và đường truyền chứ không bởi vi xử lý. Chọn mã cao hơn chỉ làm tăng chi phí mà không rút ngắn thời gian một vòng đọc.
Khi nào phải chọn bản S6A1 nền Core i5?
Khi trạm phải chạy đồng thời nhiều việc nặng: giao diện vận hành, cơ sở dữ liệu tại chỗ, xử lý hình ảnh hoặc suy luận mô hình. Bản i5 cũng hợp lý khi biết trước sẽ thêm phần mềm trong vòng hai đến ba năm mà không muốn thay máy.
Có cần mô-đun tăng tốc AI VEGA-330 không?
Chỉ cần khi trạm phải chạy suy luận mô hình liên tục, thường là bài toán nhận dạng trên luồng hình ảnh. Nếu chỉ đọc số liệu, đếm sản lượng hay ghi nhật ký thì mô-đun này không dùng đến. Nên đo số khung hình mỗi giây phải xử lý trước khi quyết định.
Nên nâng bộ nhớ lúc mua hay nâng sau?
Bộ nhớ dùng khe SO-DIMM nên nâng sau được, không phải thay máy. Với trạm chạy một hai phần mềm thì để nguyên mức giao kèm. Với trạm dự kiến chạy máy ảo hoặc nhiều dịch vụ đóng gói thì nâng ngay lúc mua để khỏi mở máy trong lúc dây chuyền đang chạy.
Ba biến thể có cùng dải nhiệt làm việc không?
Có, tài liệu hãng nêu dải -10 đến 50 độ C với luồng khí 0,7 mét mỗi giây cho cả dòng. Đây là mức của thiết bị đặt trong nhà hoặc trong tủ có thông gió. Tủ ngoài trời hoặc buồng kín cạnh nguồn nhiệt cần tính lại ngân sách nhiệt trước khi chốt mã.
