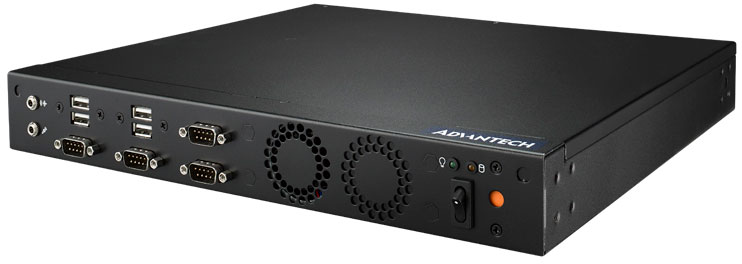

Máy tính nhúng Advantech EPC-T3000 là dòng máy hộp thân mỏng cao 1U dựng trên nền bo mạch Mini-ITX, dùng cho các trạm cần một máy chạy liên tục mà không có quạt và không có bộ phận chuyển động. Dòng này có nhiều bản khác nhau về cách tản nhiệt, về khe mở rộng và về hạng vi xử lý. Bài viết đi thẳng vào câu hỏi thực tế lúc khảo sát: yêu cầu tại trạm như thế nào thì chọn bản nào.
Dòng EPC-T3000 được dựng theo cách nào
Máy trong dòng là máy hộp chuyên dụng: bo mạch chứa sẵn phần cứng, hệ điều hành và phần mềm cần cho một chức năng, không có bàn phím và chuột rời. Nền bo mạch là khổ Mini-ITX rộng 17 x 17 cm, đặt trong thân cao 1U. Khổ bo này thường bố trí hai khe bộ nhớ, nên việc nâng dung lượng đi theo hướng thay mô-đun lớn hơn chứ không thêm khe.
Điểm chung của cả dòng là hướng thiết kế tiêu thụ thấp và tỏa nhiệt qua vỏ. Bản EPC-T3217 chẳng hạn dùng bộ tản nhiệt áp vào linh kiện sinh nhiệt rồi truyền ra vỏ máy, thân dự trữ sẵn lỗ cho ăng ten không dây bên cạnh cụm cổng. Chi tiết phần điện của bản này nằm ở bài cấp nguồn EPC-T3217 theo bốn kiểu trạm.
Điểm khác nhau giữa các bản nằm ở ba chỗ: hạng vi xử lý, có hay không có khe mở rộng, và cách nhận nguồn. Ba chỗ đó quyết định bản nào hợp trạm nào, và cũng là phần cần chốt trước khi hỏi giá.
Chọn bản nào trong dòng máy tính nhúng Advantech EPC-T3000
Bảng dưới đọc theo yêu cầu tại vị trí lắp, không đọc theo tên máy. Cách này bám sát trình tự khảo sát thực tế: xác định điều kiện tại chỗ trước, chọn bản sau.
| Yêu cầu tại trạm | Bản nên xét trong dòng | Lý do | Điều phải chốt trước khi đặt |
|---|---|---|---|
| Chạy phần mềm nhẹ, ưu tiên điện năng thấp | EPC-T3217 | Vi xử lý Intel Pentium, Celeron hoặc Atom, tản nhiệt thụ động, tiêu thụ thấp | Vi xử lý cụ thể theo mã và mức tiêu thụ khi tải đầy |
| Phải cắm card khổ tiêu chuẩn đang dùng ở nhà máy | EPC-T3285 | Giữ thân không quạt nhưng chừa khe mở rộng PCIe | Số khe, kiểu khe và chiều dài card lắp vừa thân |
| Trạm chỉ có nguồn một chiều trong tủ điện | EPC-T3217 | Nhận dải điện áp vào rộng nên phần lớn trạm không cần bộ chuyển trung gian | Dải điện áp vào chính xác của mã đặt hàng |
| Cần mạng không dây hoặc mạng di động | EPC-T3217 | Thân dự trữ sẵn lỗ ăng ten cạnh cụm cổng, không phải khoan thêm vỏ | Khe lắp mô-đun không dây và vị trí gá ăng ten |
| Gom tín hiệu cảm biến rồi chuyển tiếp lên lớp trên | EPC-T3285 | Có các đầu nối cảm biến và cụm vào ra tín hiệu, đóng vai trò cổng kết nối trong hệ thống | Số kênh vào ra số và việc các kênh có cách ly hay không |
| Cần bộ nhớ dung lượng lớn cho phần đệm dữ liệu | EPC-T3285 | Dùng khe bộ nhớ SO-DIMM chuẩn DDR4 | Số khe và dung lượng tối đa hỗ trợ theo tài liệu hãng |
| Muốn tự lắp bộ nhớ và ổ theo chuẩn nội bộ | Bản giao dạng barebone của dòng | Máy giao gồm thân, bo mạch và nguồn, phần còn lại lắp sau | Danh sách linh kiện được hãng xác nhận tương thích |
Một lưu ý khi đọc bảng: hai bản có thể cùng đáp ứng một yêu cầu, nhưng chỉ một bản đáp ứng được cả tổ hợp yêu cầu tại trạm. Vì vậy nên liệt kê đủ điều kiện tại chỗ rồi lọc một lượt, thay vì chọn theo yêu cầu nổi bật nhất.
Máy giao dạng barebone và việc phải làm thêm
Dòng EPC-T3000 có bản giao theo kiểu barebone, nghĩa là máy về gồm thân, bo mạch và bộ nguồn, còn bộ nhớ và ổ lưu trữ lắp sau. Cách này cho phép bên mua giữ đúng chuẩn linh kiện nội bộ và đặt dung lượng theo nhu cầu thật, nhưng kèm ba việc phải làm.
- Chọn đúng loại bộ nhớ chịu nhiệt. Mô-đun dành cho máy tính xách tay thông thường có dải nhiệt hẹp hơn. Máy đặt trong tủ nóng cần loại công bố dải nhiệt phù hợp với nhiệt độ đo được tại chỗ.
- Chọn ổ theo kiểu tải ghi. Máy chạy liên tục và ghi nhật ký thường xuyên nên dùng ổ thể rắn công nghiệp có công bố tuổi thọ ghi, thay vì ổ phổ thông.
- Lập hồ sơ cấu hình ngay từ lô đầu. Ghi lại mã bộ nhớ, mã ổ và bản phần mềm đã cài. Không có hồ sơ này thì lô máy sau vài năm sẽ mỗi máy một cấu hình.
Nếu không muốn gánh ba việc trên, nên đặt bản lắp sẵn theo mã đặt hàng. Cách đọc mã và cách chuẩn hóa đội máy nhiều trạm được nói kỹ ở bài máy tính hộp nhúng Advantech EPC-T2000 và cách đặt cấu hình.
Dòng EPC-T3000 đứng ở đâu trong họ máy hộp EPC
Bảng dưới đặt bốn nhóm máy hộp EPC cạnh nhau theo cùng một cách đọc, để thấy chọn nhầm nhóm thì hỏng ở đâu.
| Nhóm máy | Hướng thiết kế | Hạng vi xử lý theo tài liệu | Hợp với trạm nào |
|---|---|---|---|
| EPC-S, thân siêu mỏng | Thân nhỏ nhất, gá thanh ray hoặc treo tường | Hạng tiết kiệm điện | Chỗ lắp rất chật, chức năng cố định, ít thiết bị ngoại vi |
| EPC-T2000 | Máy hộp trên nền bo mạch đơn, nhiều cấu hình đặt hàng | Từ hạng tiết kiệm điện tới Intel Core i | Trạm cần nhiều cổng ngoại vi và nhiều ngõ hình |
| EPC-T3000 | Thân mỏng 1U trên nền Mini-ITX, tản nhiệt qua vỏ | Intel Pentium, Celeron, Atom và bản dựng trên chipset H110 | Trạm chạy liên tục, ưu tiên tiêu thụ thấp, có bản chừa khe mở rộng |
| EPC-T4000 | Thân mỏng 1U, dồn cổng sẵn trên thân | Intel Core i thế hệ 8 và 9, tùy chọn mức 65 W | Quầy tự phục vụ và trạm xử lý hình ảnh tại chỗ |
Đọc bảng theo cột cuối là nhanh nhất. Trạm chật và chức năng cố định thì xuống nhóm thân siêu mỏng, ví dụ bài EPC-S101AQ-S0A1 và các kiểu giá đỡ. Trạm phải xử lý hình ảnh thì lên nhóm cấu hình cao, xem bài dòng máy tính nhúng Advantech EPC-T4000. Nằm giữa hai đầu đó là chỗ của dòng EPC-T3000.
Mua máy tính nhúng Advantech EPC-T3000 ở đâu
Dòng này chưa có trang bán riêng trong danh mục, nên đơn hàng đi theo mã đặt hàng xác nhận với bên bán. Các máy hộp không quạt sẵn hàng nằm ở danh mục máy tính không quạt. Khi cần một máy cắm được card khổ tiêu chuẩn mà vẫn giữ dải nhiệt rộng, có thể xét thêm ARK-3405 đang có trong danh mục.
Đề nghị báo giá nên nêu năm mục: điều kiện nguồn điện tại chỗ, nhiệt độ đo được trong tủ ở giờ nóng nhất, danh sách thiết bị ngoại vi kèm chuẩn cổng, card định cắm nếu có, và phần mềm sẽ chạy. Năm mục này đủ để chốt bản trong dòng thay vì chỉ chốt tên dòng. Kiến thức chung về các dòng máy nhúng của hãng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247. Khi còn phân vân giữa máy hộp mỏng và máy vỏ tường lắp bo tiêu chuẩn, chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị.
Câu hỏi thường gặp về máy tính nhúng Advantech EPC-T3000
Dòng máy tính nhúng Advantech EPC-T3000 gồm những bản nào?
Trên site này có tài liệu cho hai bản của dòng. Bản EPC-T3217 là máy không quạt tiêu thụ thấp chạy vi xử lý Intel Pentium, Celeron hoặc Atom, tản nhiệt thụ động qua vỏ. Bản EPC-T3285 dựng trên chipset Intel H110, giữ thân không quạt nhưng chừa khe mở rộng PCIe cho card khổ tiêu chuẩn.
Máy dạng barebone nghĩa là gì?
Barebone là cách giao máy gồm thân, bo mạch và bộ nguồn, còn bộ nhớ và ổ lưu trữ do bên mua lắp thêm hoặc đặt lắp theo yêu cầu. Cách này linh hoạt về cấu hình nhưng đòi hỏi bên mua tự chịu phần chọn linh kiện đúng loại chịu nhiệt và đúng khổ khe cắm.
Thân cao 1U có ý nghĩa gì khi lắp?
1U tương đương 44 mm chiều cao, là đơn vị chia khoang của tủ rack. Thân cao 1U đặt vừa hộc quầy mỏng, gá được vào tủ rack và không chiếm nhiều chiều cao trong tủ điều khiển. Đổi lại, chiều cao thấp giới hạn loại card cắm thêm và giới hạn số khay ổ.
Nên chọn dòng EPC-T3000 hay dòng EPC-T4000?
Chọn theo tải công việc. EPC-T3000 hợp khi phần mềm nhẹ, ưu tiên tiêu thụ thấp và thân không quạt. EPC-T4000 nằm ở hạng vi xử lý Intel Core i thế hệ 8 và 9, hợp khi máy phải xử lý hình ảnh tại chỗ hoặc chạy giao diện đồ họa nhiều lớp.
Bo mạch Mini-ITX giới hạn bộ nhớ tới đâu?
Khổ bo Mini-ITX rộng 17 x 17 cm nên thường chỉ bố trí được hai khe bộ nhớ. Muốn tăng dung lượng thì lắp hai mô-đun dung lượng lớn hơn chứ không thêm được khe. Dung lượng tối đa của từng bản trong dòng cần đối chiếu tài liệu hãng theo mã đặt hàng.
